A21F/W/H弹簧微启式螺纹安全阀
- 产品用途： 弹簧微启式螺纹安全阀是一种用于无毒无害及非易燃易爆气体或液体介质的管道及容器等设备作为超压保护的最终安全保护装置，该类型安全阀采用弹簧直接载荷式，螺纹连
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
|

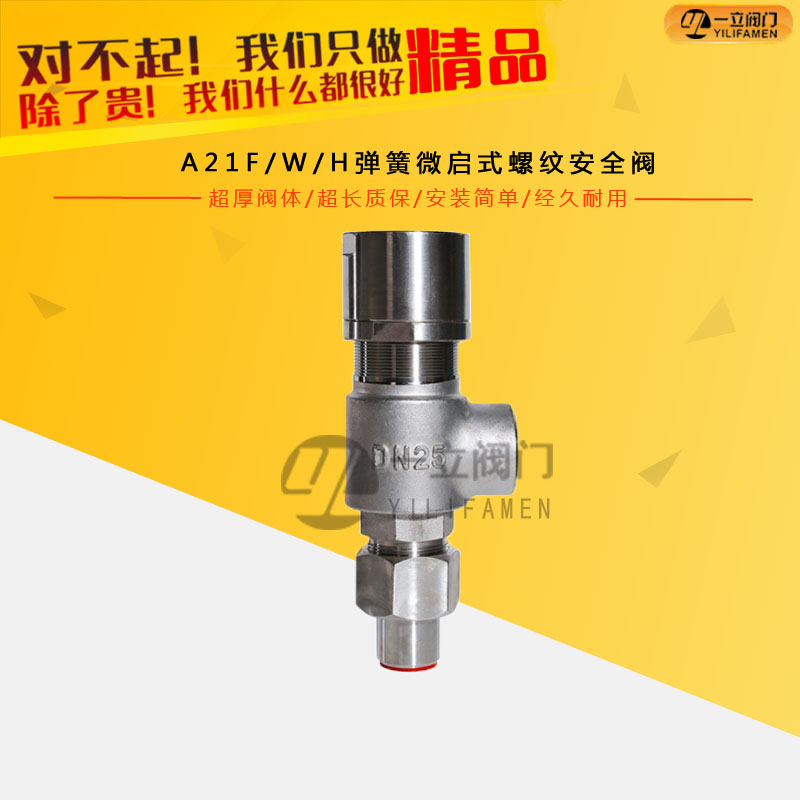

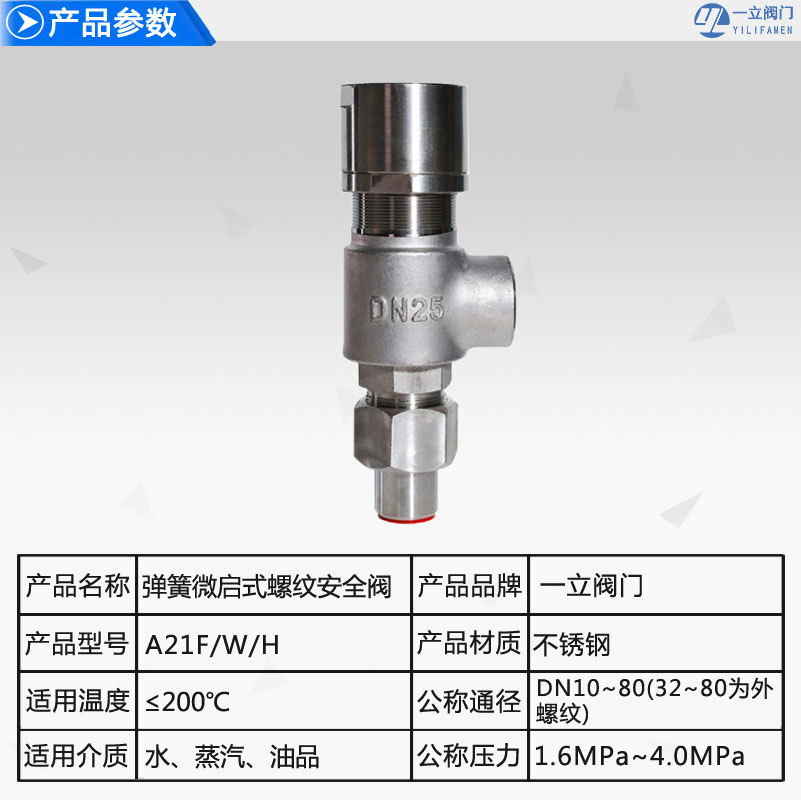

产品名称
|
A21F/W/H弹簧微启式安全阀
|
|
产品型号
|
A21F、A21W、A21H
|
|
公称通径
|
DN15-25mm
|
|
压力范围
|
1.6MPa-16.0MPa
|
|
阀体材质
|
铸钢、锻钢、不锈钢
|
|
螺纹安全阀型号：A21H A21W A21F |
螺纹安全阀公称通径：10MM-50MM |
螺纹安全阀使用压力：1.6MPA-32MPA |
|
螺纹安全阀 连接方式：外螺纹连接 |
螺纹安全阀形式：弹簧式 |
螺纹安全阀主要功能：泄压保护作用 |
|
螺纹安全阀使用介质：水.油品.蒸汽 |
螺纹安全阀 材质：铸钢.不锈钢 |
螺纹安全阀 标准：机械部标准或定做非标 |
| NO. | 零件名称 | A21H-C/A21F材料 | A21W-P/A21F-P材料 | A21Y-R材料 |
| 1 | 管接头 | 20 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 管接头螺母 | 35 | 2Cr13 | 1Cr18Ni9Ti |
| 3 | 阀座 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 阀体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 阀瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE | 1Cr18Ni12Mo2Ti |
| 6 | 弹簧座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 8 | 锁紧螺母 | Q235-A | 2Cr13 | 1Cr18Ni9Ti |
| 9 | 弹簧导向垫 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 10 | 调节螺母 | Q235-A | 2Cr13 | 1Cr18Ni12Mo2Ti |
| ? | 密封面材料 | "Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体 | ||

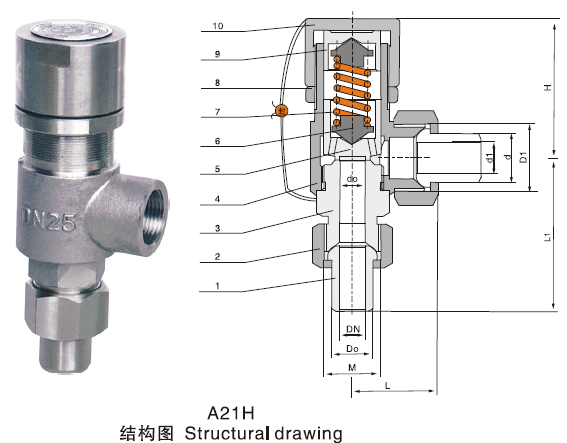

结构图：
外形尺寸和连接尺寸：
| 型号 | 公称通径 | do | d | Do | M | d1 | D1 | L | L1 | ≈H |
|
KA21-16C A21H-16C A21H-40 A21W-16P A21W-40P KA21-16P |
15 | 12 | 15 | 20 | M27×1.5 | G1/2" | 30 | 35 | 81 | 66 |
| 20 | 16 | 20 | 25 | M33×1.5 | G3/4" | 34 | 40 | 87 | 68 | |
| 25 | 18 | 25 | 31 | M39×1.5 | G1" | 40 | 52 | 100 | 105 | |
|
A21Y-64 A21Y-64P A21Y-100 A21Y-100P |
15 | 10 | 15 | 25 | M39×1.5 | G1" | 44 | 52 | 100 | 66 |
| 20 | 10 | 20 | 31 | M39×1.5 | G1" | 44 | 52 | 100 | 68 | |
| 25 | 12 | 25 | 31 | M39×1.5 | G1" | 44 | 52 | 100 | 105 | |
| A21W-160/160P | 15 | 8 | 20 | / | M24×2 | G1" | 44 | 52 | 100 | 261 |
| 20 | 8 | 25 | / | M33×2 | G1" | 44 | 52 | 100 | 261 | |
| 25 | 8 | 28 | / | M36×2 | G1" | 44 | 52 | 100 | 285 |
咨询：A21F/W/H弹簧微启式螺纹安全阀
