产品概述：

真空破坏阀广泛应用于各种容易产生真空的系统，如消防、泳池、绿地喷灌、给排水、船坞、电厂、冶金、造船等领域，在系统形成负压的时候及时吸入空气保护系统，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。真空破坏器是安装在储罐上的防止产生负压的通风装置，可与呼吸阀配套使用，用于增加储罐空气吸入量破坏容器真空状态以防储罐抽瘪，也可单独使用。

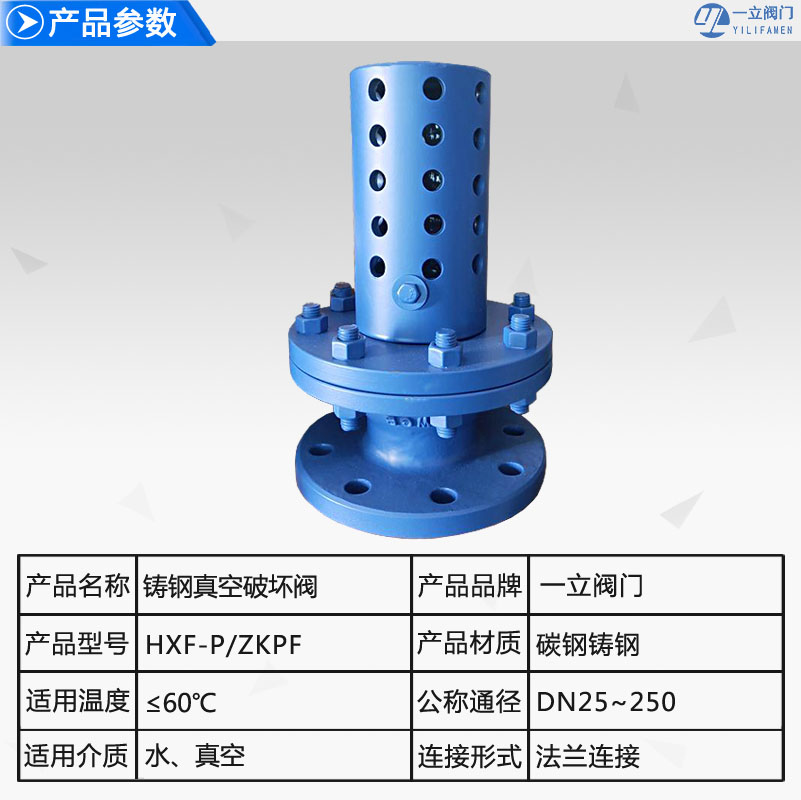

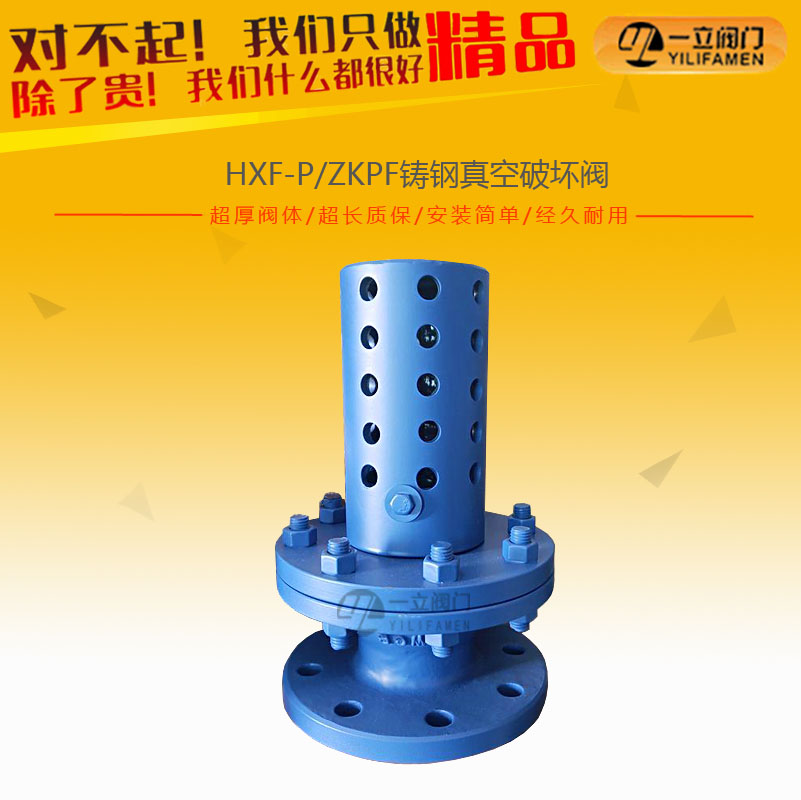

HXF-P又真空破坏阀叫真空破坏器是安装在储罐上的防止产生负压的通风装置，可与呼吸阀配套使用，用于增加储罐空气吸入量破坏容器真空状态以防储罐抽瘪，也可单独使用。
ZKPF真空破坏阀（Vacuum Breaker Valve）是一种安全阀。主要用于容器或管道中，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，该阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。

产品特点：


1、真空破坏阀作用于水轮机的后端，当真空度达到本阀的设定值范围 时，阀门开始开启，向管内补气。

2、本阀阀门采用不锈钢纤焊技术，以保证良好密封效果。

3、出厂时，按阀门开始开启真空度调整好，（特殊要求时请注明。）

工作原理：


当容器或者管道的压力低于设计压力-0.01Kg~-0.1Kg时，由于管道内真空作用下，安装在阀瓣上面的弹簧开始工作，阀瓣垂直得往下打开，此时外面的大气进入容器中，破坏真空 。当容器的压力达到+0.5Kg时，阀瓣被气压顶上去，形成密封。
真空破坏阀包括阀体，阀体上端设有进气口阀体下端设有出气口，在阀体内装设有相互配合阀座和阀瓣其特征在于：阀瓣通过阀瓣臂与阀体连接，阀体通过连接臂连接有重锤阀瓣臂和连接臂具有共同的支点，支点设置在阀体上阀瓣通过阀瓣臂与设置在阀体上的阀轴固定连接，阀轴与阀体旋转连接、阀轴通过连接臂与重锤固定连接。阀瓣通过阀瓣臂与设置在阀体上的阀轴旋转连接、阀瓣臂通过连接臂与重锤固定连接。在正常情况下重锤的重力力矩与阀体的内部压力作用大于阀瓣重力的作用阀瓣在阀座上保持关闭状态；而且还具有自密封功能，即阀体内部压力越大阀瓣的关闭越严。当系统停泵或紧急事故如停电时管线中的水流在自身动能、势能以及管线高程作用下流动，在管线拐点位置因流速不均形成管线负压。当管道或阀体内部里的压力降低到某一点时阀瓣上的大气压力会打破了杠杆上的力矩平衡则阀瓣会旋转打开，大气随之通过阀体的进气口进入阀体内部弥补真空以确保系统免受真空压力的损害。当阀体内部压力恢复正常后阀瓣又在重锤的重力作用下自动关闭。结构简单设计合理是一种在系统内形成真空时可迅速开启阀座向系统加气的真空破坏阀。

应用原理：


真空破坏阀用于自动消除给水管道内真空，有效防止虹吸回流，消除回流污染。回流污染对水质影响甚大，严重时甚至危及生命。所以现在供水规范规定必须设置真空破坏阀。常用的有大气型，压力型和软管型。真空破坏阀可在给水管内压力小于大气压时导入大气消除真空。达到平衡后自动关闭，有利的保护了系统。真空破坏阀就是在管道或容器因系统运行或停止而产生负压或真空逐步升高时，该阀能自该阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。

ZKPF真空破坏阀分类：


ZKPF真空破坏阀第一种

种真空破坏阀安装在容器罐顶部起呼气和吸气的作用。

当容器的压力达到负20毫米水柱时，真空破坏阀的负压盘被真空吸上去，大气进入容器中，破坏真空。当容器的压力达到正150毫米水柱时，它的正压盘被容器中的气压顶上去，气流通过阀体流到外界。


ZKPF真空破坏阀第二种

真空破坏阀安装在容器罐上或者管道上方起吸气破坏真空的作用。它安装在容器罐的顶部或者管道上方。

当容器或者管道的压力低于设计压力-0.01Kg~-0.1Kg时，由于管道内真空作用下，安装在阀瓣上面的弹簧开始工作，阀瓣垂直得往下打开，此时外面的大气进入容器中，破坏真空 。当容器的压力达到+0.5Kg时，阀瓣被气压顶上去，形成密封。


ZKPF真空破坏阀第三种

第三种真空破坏阀属气压式阀门，在虹吸式输水管道起

快速闸门的作用。它安装在输水管道的制高点。防止水流倒灌会产生主机的叶轮飞逸的事件，故它是保护主机安全运行不可缺少的重要设备。

水泵停机时，控制气源三位二通电磁阀也要同步工作，把电磁阀转换到连接压缩空气位，此时压缩空气进入气缸内，推动气缸的活塞上升，升到顶部触动行程开关，给控制室信号，此时真空破坏阀已经打开，停止电磁阀供气电路，由于管道内负压作用，大气通过吸气网急速涌入阀体—破坏虹吸—实现分流退水。在水泵启动前，需要关闭真空破坏阀门，控制气源三位二通电磁阀转换到连接外大气位，此时气缸内的空气排到外面了，活塞在压缩弹簧和阀板的自重下，往下压，阀门关闭了。


安装与保养：


真空破坏阀的安装：

1、真空破坏阀的进气口应向下，所以需垂直安装。

2、真空破坏阀应安装在管道的顶端，大气型真空破坏阀应高出出水口最高溢流水位150mm以上；压力型真空破坏阀应高出出水口最高溢流水位300mm以上。

3、软管型真空破坏阀安装高度应设置在距地面1000mm以上；用于固定器具的（澡盆或洗衣机），应高出其最高溢流水位150mm以上。

4、有冻结可能时，其进水管的最低位置宜设置放空泄水阀。

5、设有排气阀时，真空破坏阀应设置在排气阀的下侧。

6、在真空破坏阀的设置场所应有可靠地面排水措施。

安装注意：

1、真空阀必须安装在容器上方的连接法兰上，法兰连接参数一般按照国标GB4216.4标准执行。

2、阀门与主管道法兰之间连接必须加装密封垫，拧紧螺栓。

3、阀门安装方向，手动紧急开阀应在易于操作的部位，两边不能有障碍物。

4、安装完毕后应去掉真空阀的的防尘盖。


维修与保养：

为了确保真空破坏阀达到设计和使用要求，要没隔六个月检查和保养。打开上盖，检查负压盘动作是否灵活，有无阻现象或者变形。重新安装压力盘时候要保证接触面的严密，导杆的灵活。操作压力是否在正常值。
