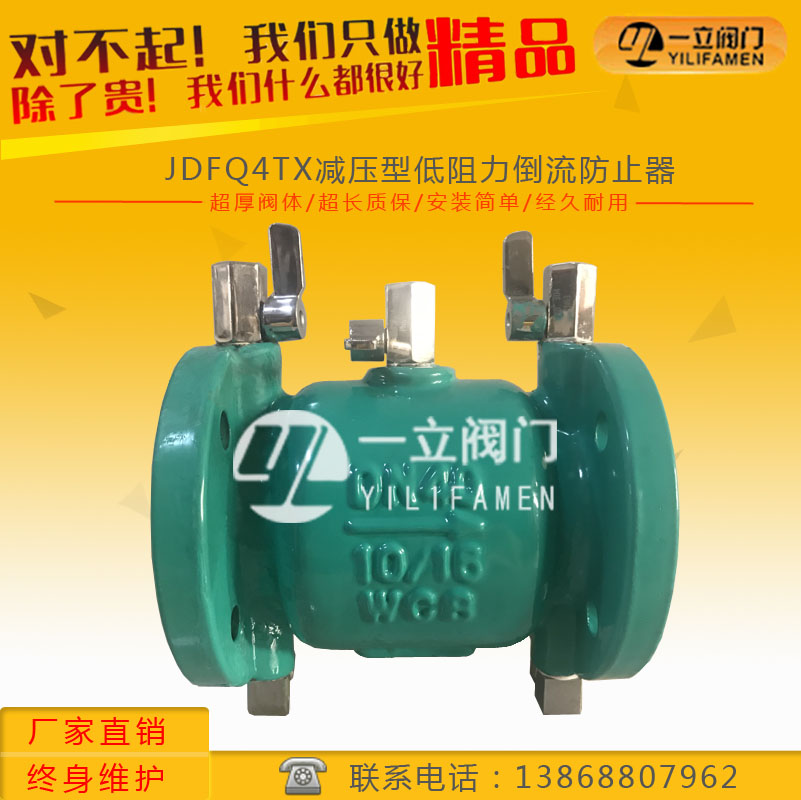

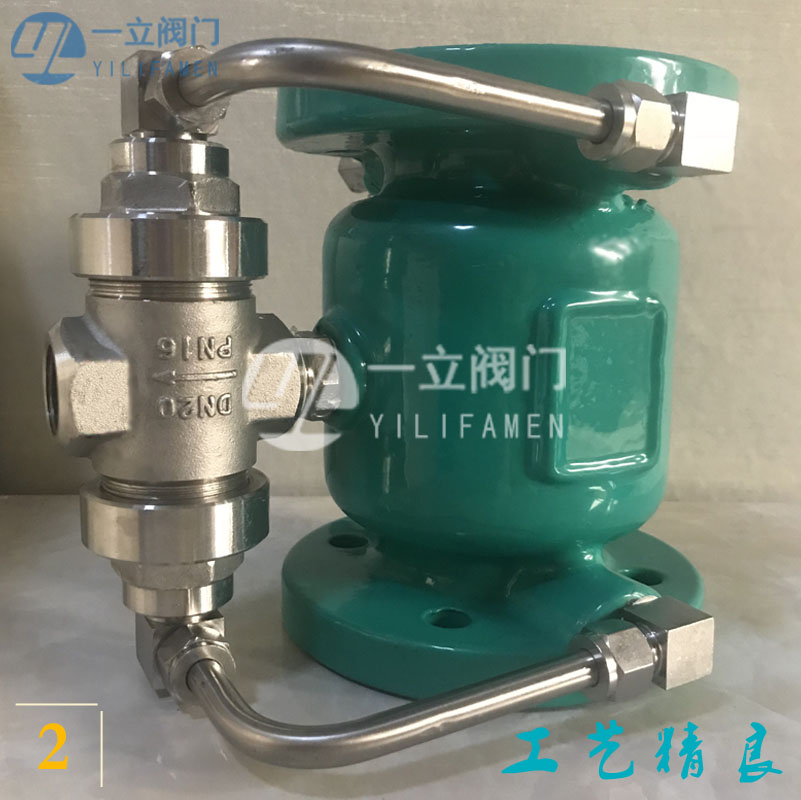

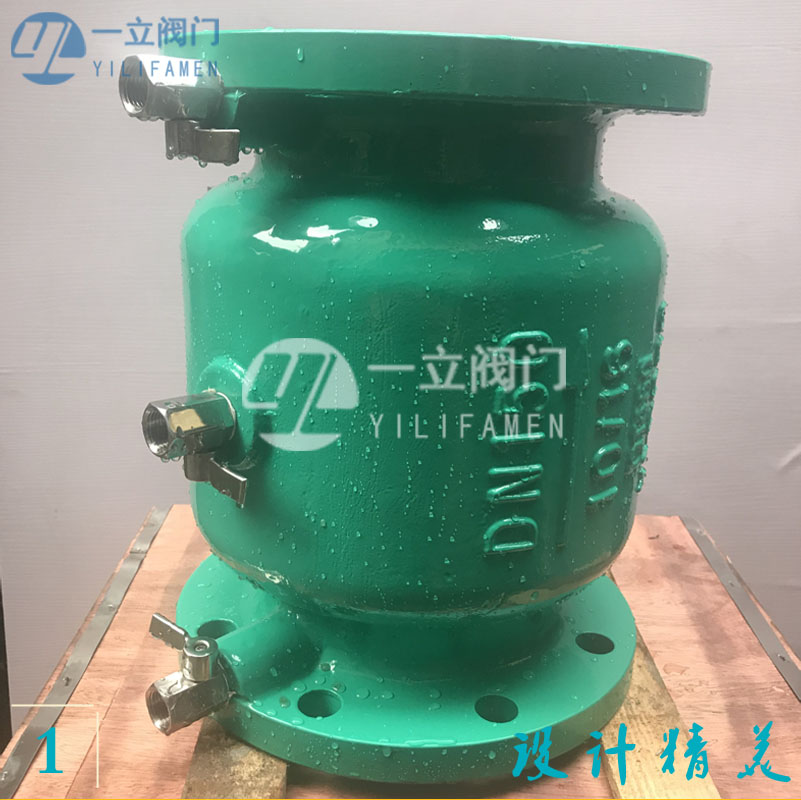

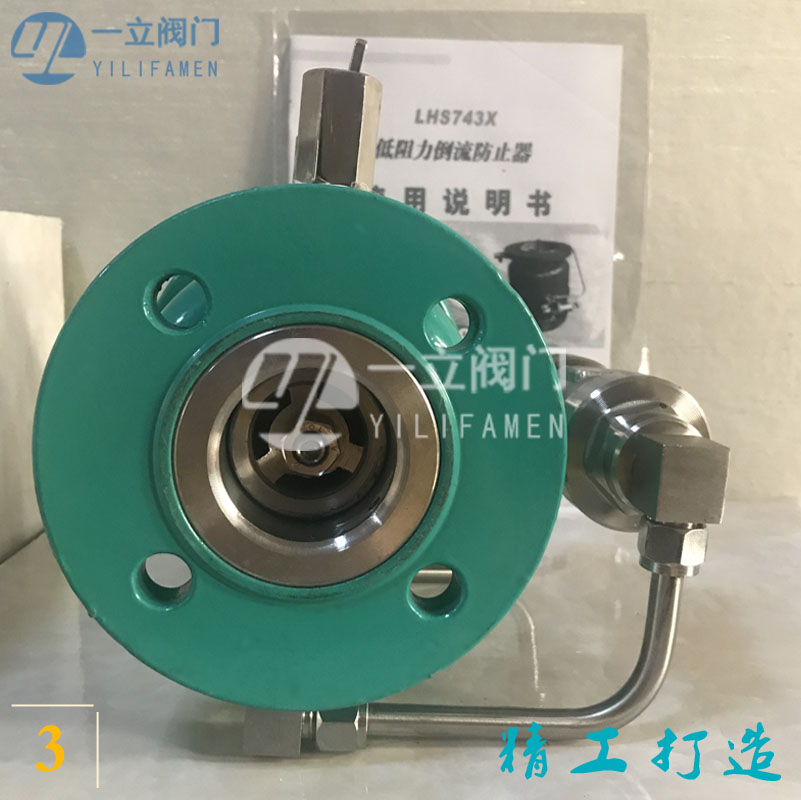

JDFQ4TX减压型低阻力倒流防止器
- 产品简介： JDFQ4TX减压型倒流防止器的减压部位均采用隔膜传递压力并密封，另外隔膜由于有反作用力，会对减压部位弹簧力设计的准确性造成一定的影响，为了克服上述缺点.设计了
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796

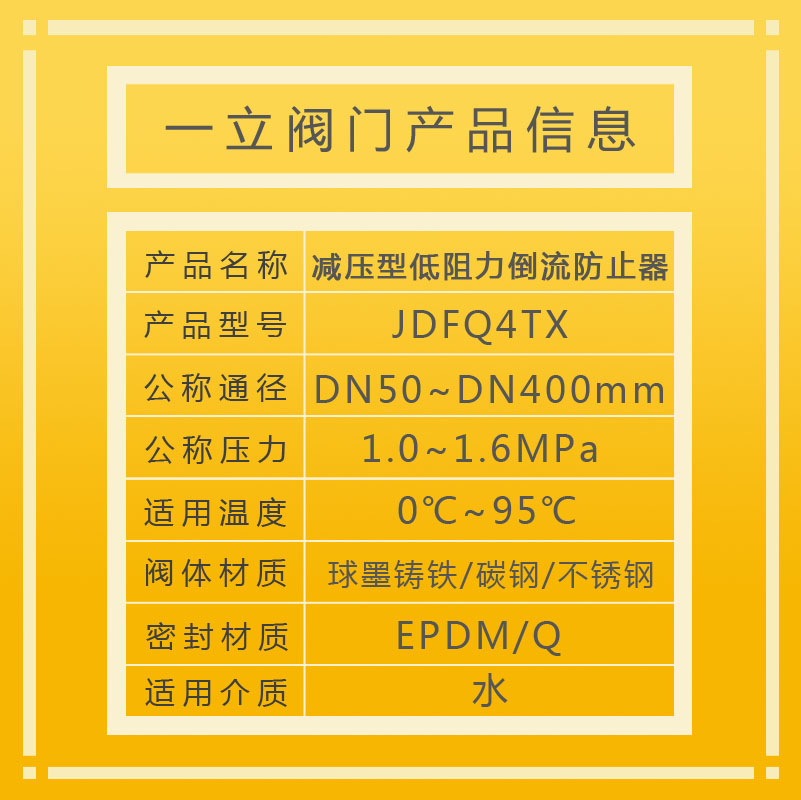

产品简介：
JDFQ4TX减压型倒流防止器的减压部位均采用隔膜传递压力并密封，另外隔膜由于有反作用力，会对减压部位弹簧力设计的准确性造成一定的影响，为了克服上述缺点.设计了O形圈密封由活塞传递动力的结构。广泛用于城市供水管网，自来水公司与各类用户管网之间，或者生活饮用水与中水、消防水、空调水、绿化水、建筑、消防、工矿、医院、园林、水处理等系统中的给水管网等异质水系统之间交叉连接时的有效隔断。
产品概述：
JDFQ4TX减压型倒流防止器(也称倒流防止器)作为能够有效防止支路中的不洁水倒流回主干路的阀门组件，在欧美等发达国家的应用相当普遍。在国内防止水流主要还是采用普通的止回阀，倒流防止器的应用不是很多，特别是小于DN50的应用较少。目前使用的倒流防止器，减压部位均采用隔膜传递压力并密封.但由于隔膜加工工艺复杂，产品质量不稳定，影响倒流防止器的寿命.另外隔膜由于有反作用力，会对减压部位弹簧力设计的准确性造成一定的影响，影响产品一次装配合格率。为了克服上述缺点.设计了O形圈密封由活塞传递动力的结构。广泛用于城市供水管网，自来水公司与各类用户管网之间，或者生活饮用水与中水、消防水、空调水、绿化水、建筑、消防、工矿、医院、园林、水处理等系统中的给水管网等异质水系统之间交叉连接时的有效隔断，或者无负压设备的配套安装，能够严格防止倒流污染的发生。
工作原理：
减压式倒流防止器是由2个相互独立工作的止回阀组成,在2个阀之间外接一个差压泄流阀。这些部件可以集成到一个阀体.也可以做成独立的部分.止回阀的两端还直接连接两分用于检修的球阀大于DN50通常用闸阀),此外还有4个弹性密封试验球阀，构成一个完整减压式倒流防止器。在正常供水情况下.主输水管道的水从进口位置上的止回阀经过减压区到出口位置上的止回阀出口向用户供水.进口位置上的止回阀进口高压水直通减压阀活塞上腔.而活塞下腔与出口位置上的止回阀进口相通，由于其存在一定的压差.推动活塞右移.减压阀关闭.供水正常.当阀后管路无用户.水静止的情况下.如进口压力保持不变，其前后存在压差.阀门呈关闭状态.如进口压力下降，其前后压差下降到一定值时.弹簧推动活塞向左.减压阀开启泄压.泄压到与进口压力恢复一定差值时，减压阀又关闭.当阀后管网压力升高，超过阀前进口压力时.如出口位置上的止回阀密封完好无泄漏，高压水不会倒流.减压阀隔膜左右保持原来的压差.减压阀关闭不泄漏！当出口位置上的止回阀密封破坏造成渗漏.出口位置上的止回阀之前压力升高.造成减压阀隔膜左右压差减小.减压阀打开通过排水口泄压.此时.如进口位置上的止回阀同时密封破坏.由于出口位置上的止回阀倒流回的高压水已泄压.故不会倒流回进口位置上的止回阀。如供水过程中供水压力不断下降.则减压阀隔膜左面压力下降.减压阀控制弹簧推动阀芯打开减压阀排水.当进口压力下降至零或负压时.减压阀完全打开水排出.空气从减压阀进入真空腔.从而防止产生虹吸倒流现象。减压式倒流防止器前后的各个腔安装有4个测试水嘴.可以对阀门进行检测和维护.也可以检测各腔室的压力是否正常.止回阀是否失效。另外在阀门前后装有开关球阀.可以控制阀门开关.也可以在阀门失效的情况下.不拆下阀门对其内部芬部件进行更换和清洗。
倒流防止器外形尺寸：
|
DN |
H |
D0 |
L1 |
A |
B |
C |
D |
E |
L |
|
50 |
350 |
165 |
180 |
180 |
230 |
185 |
105 |
180 |
880 |
|
65 |
360 |
185 |
180 |
190 |
250 |
210 |
115 |
190 |
955 |
|
80 |
380 |
200 |
180 |
205 |
280 |
225 |
130 |
205 |
1045 |
|
100 |
470 |
220 |
240 |
250 |
350 |
250 |
135 |
250 |
1235 |
|
150 |
600 |
285 |
280 |
280 |
440 |
340 |
180 |
280 |
1520 |
|
200 |
730 |
340 |
320 |
330 |
500 |
400 |
205 |
330 |
1765 |
|
250 |
850 |
405 |
350 |
380 |
580 |
460 |
240 |
380 |
2040 |
|
300 |
1000 |
460 |
400 |
420 |
670 |
540 |
260 |
420 |
2310 |
|
350 |
1100 |
520 |
400 |
450 |
780 |
650 |
265 |
450 |
2595 |
|
400 |
1300 |
580 |
420 |
480 |
850 |
740 |
265 |
480 |
2815 |
倒流防止器外形尺寸：
|
DN |
H0 |
H |
K |
A |
B |
C |
D |
E |
L |
|
50 |
243 |
161 |
80 |
42 |
230 |
185 |
105 |
42 |
604 |
|
65 |
251 |
185 |
80 |
45 |
250 |
210 |
115 |
44 |
665 |
|
80 |
263 |
205 |
80 |
45 |
280 |
225 |
130 |
45 |
726 |
|
100 |
282 |
230 |
80 |
54 |
350 |
250 |
135 |
54 |
834 |
|
150 |
310 |
305 |
120 |
55 |
440 |
340 |
180 |
55 |
1072 |
|
200 |
411 |
373 |
120 |
60 |
500 |
400 |
205 |
60 |
1226 |
|
250 |
440 |
445 |
120 |
65 |
580 |
460 |
240 |
65 |
1411 |
|
300 |
490 |
523 |
155 |
76 |
670 |
540 |
260 |
76 |
1623 |
|
350 |
513 |
598 |
155 |
76 |
780 |
650 |
265 |
76 |
1848 |
|
400 |
588 |
618 |
155 |
86 |
850 |
740 |
265 |
88 |
2028 |
