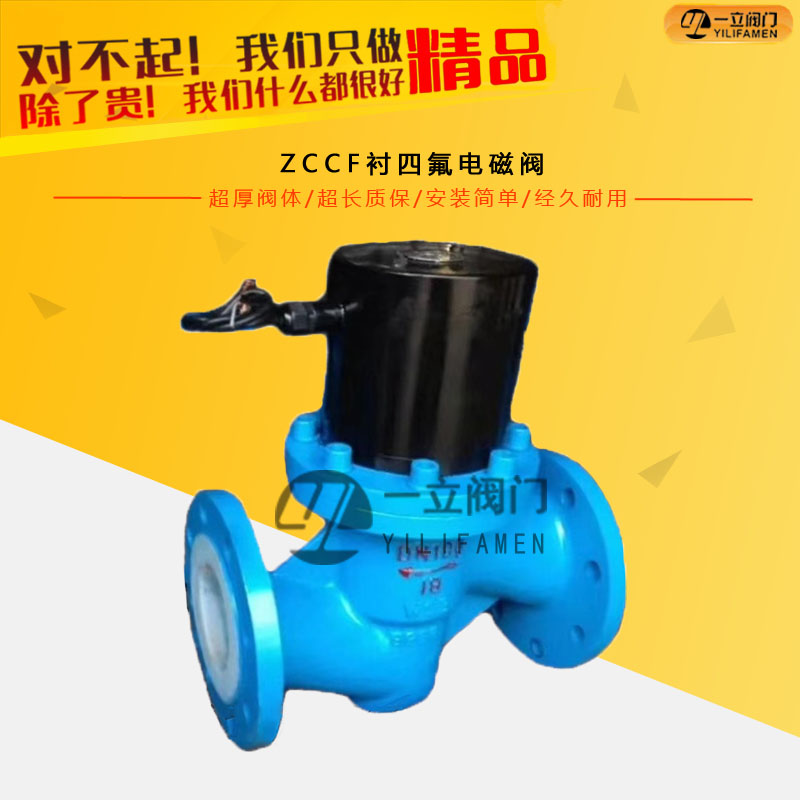

ZCCF衬四氟电磁阀
- 衬氟电磁阀结构特点： 衬氟活塞电磁阀所有部件均可根据不同的化学介质选用不同的高分子材料制造，复位弹簧、动铁芯等金属件设置在介质外，与腐蚀性流体完全隔离，实现了结构上
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
衬氟电磁阀结构特点：
衬氟活塞电磁阀所有部件均可根据不同的化学介质选用不同的高分子材料制造，复位弹簧、动铁芯等金属件设置在介质外，与腐蚀性流体完全隔离，实现了结构上真正的耐腐蚀。
衬四氟电磁阀应用范围
石油化工、电力装备、医疗机械、化学试剂厂、化学分析仪器、污水处理设备、科研仪器等强酸强碱自动控制系统中。
主要技术参数
阀体材质：内衬PTFE（聚四氟乙烯，俗称塑料王）
阀芯材质：PTFE（聚四氟乙烯，俗称塑料王）
原理结构：直动式衬氟活塞型
环境温度：-10--80℃
控制方式：常闭式 常开式
流体范围：盐酸、硫酸、溶剂、化学试剂等酸、碱性液体和气体。
流体温度：-50℃--150℃
标准电压：AC220V、DC24V (其他电压可定制)
电气连接：接线盒（2个不分正负极电源端子、1个接地端子）
防爆等级：DIIBT4
衬氟电磁阀外形尺寸：
|
型号规格 |
通径 [mm] |
工作压力 [MPa] |
电压 |
外形尺寸 [mm] |
||
|
法兰间距L |
高度H |
连接孔 |
||||
|
ZCCF-15 |
DN15 |
0~0.1 0.05-0.6 0.05~1.6 |
AC220V AC36V DC24V AC110V |
130 |
210 |
4-14 |
|
ZCCF-20 |
DN20 |
150 |
215 |
4-14 |
||
|
ZCCF-25 |
DN25 |
160 |
220 |
4-14 |
||
|
ZCCF-32 |
DN32 |
180 |
240 |
4-18 |
||
|
ZCCF-40 |
DN40 |
200 |
260 |
4-18 |
||
|
ZCCF-50 |
DN50 |
230 |
275 |
4-18 |
||
|
ZCCF-65 |
DN65 |
290 |
300 |
4-18 |
||
|
ZCCF-80 |
DN80 |
310 |
320 |
8-18 |
||
|
ZCCF-100 |
DN100 |
350 |
340 |
8-18 |
||
|
ZCCF-125 |
DN125 |
400 |
380 |
8-18 |
||
|
ZCCF-150 |
DN150 |
480 |
425 |
8-23 |
||
|
ZCCF-200 |
DN200 |
600 |
485 |
12-23 |
||
|
ZCCF-250 |
DN250 |
620 |
540 |
12-26 |
||
备注：1、流体若含有杂质，应在电磁阀前端管路上安装过滤阀（滤网≥60目），且无凝固或结晶现象；
