产品概述:

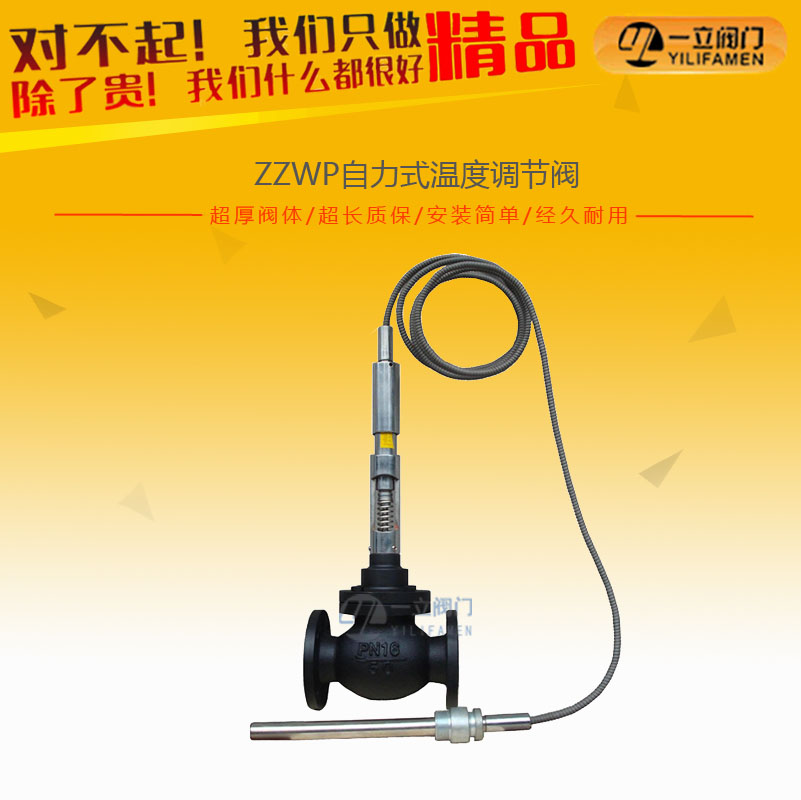

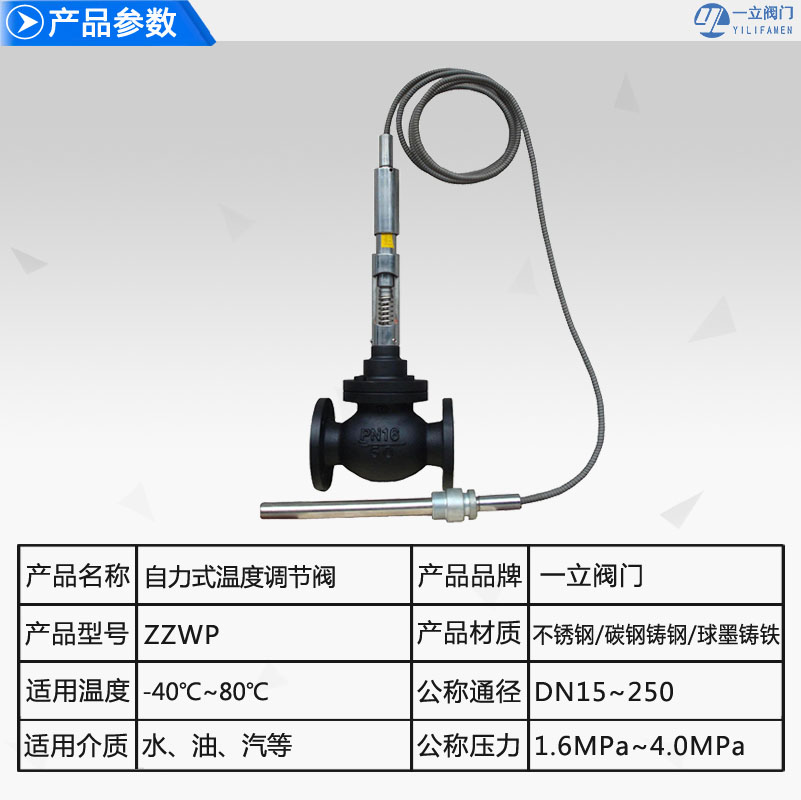

ZZWP自力式温度调节阀是一种无需外来能源而依靠被调介质自身的温度变化进行自动调节的节能产器，产品类型有：ZZWP单座自力式温度调节阀、ZZWM型套筒自力式温度调节阀、ZZWN型双座自力式温度调节阀。作用方式有加热型（B型，被测介温度升高，温度阀关闭）和冷却（K型，被测介温度升高，温度阀开启）。
产品特点:
2、有较宽的温度设定范围，调节方便
3、有测控介质压力波动补偿装置，可提高控制精确度
4、控制器具有比例式调节特性，动作平稳，无噪声．
5、有超温过载保护装置，可靠性高．
为此，该产品可广泛用于各种供热、供水、空调、锅炉、汽泡罩式炉、各种热交换等机械电气设备之中。实现温差自动调节．也可以用于化工、石油、电力、冶金等连续生产过程之中就地调节，可节约能源及基地投资，减少维护及工作量。
工作原理：
是根据液体受热体积膨胀的原理工作的，温度检测元件温包插入被测介质中，当温度升高时，温包内工作液体积急剧增大，使密封容室的压力增高，压迫波纹管向下移动推动弹簧向下位移，从而推动阀杆、阀芯向阀座方向移动，关小阀门，使被测介质温度向设定值靠拢，阀芯便停留在新的位置，即阀芯的位移正比于被测介质温度的变化量，形成一定的比例调节特性。
主要零件材料：
|
阀体
|
ZG230—45
|
ZG1Cr18Ni9Ti
|
|
阀座
|
ZG1Cr18Ni12Mo2Ti
|
Cr18Ni12Mo2Ti
|
|
阀芯
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
波纹管套
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
平衡波纹管
|
1Cr18Ni9Ti
|
|
|
温包
|
H62
|
1Cr18Ni9Ti
|
|
毛细管
|
H62
|
1Cr18Ni9Ti
|
|
接头
|
35
|
1Cr18Ni9Ti
|
技术参数和性能指标：
|
公称通径DN （mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
|
公称压力PN（Mpa）
|
1.6 4.0
|
|||||||||||||
|
额定流量系数（KV）
|
单座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
双座
|
|
|
12
|
22
|
33
|
53
|
53
|
132
|
209
|
330
|
528
|
836
|
1210
|
|
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
|
额定行程（mm）
|
|
6
|
8
|
10
|
14
|
20
|
35
|
|||||||
|
允许zui大压差（Mpa）
|
1.6
|
1.5
|
0.5
|
|||||||||||
|
温度调节范围（°C）
|
0~70、50~120、100~170、150~220、200~270
|
|||||||||||||
|
调节精度（%）
|
±5
|
|||||||||||||
|
允许超载值（°C）
|
分别为上述温度调节范围上限加50
|
|||||||||||||
|
使用环境温度（°C）
|
-40~+80
|
|||||||||||||
|
安装接头（M）
|
G1”
|
|||||||||||||
|
毛细管长度（M）
|
3、5
|
|||||||||||||
|
允许泄漏量
|
硬密封（1/h）
|
双座、套筒：5×10-3×阀额定容量（II级）单座：10-4×阀额定容量（IV）
|
||||||||||||
|
软密封（m1/min）
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75
|
11.10
|
|
公称通径的外形尺寸：
|
公称通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
法兰端面距离（L） |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
|
总高度（H） |
500 |
540 |
580 |
640 |
700 |
750 |
820 |
950 |
1100 |
1280 |
|||
|
温包插入深度（T） |
235 430 |
430 630 |
1000 |
||||||||||
|
温包外露高度（h） |
350 |
||||||||||||
|
温包直径（d） |
25（护套直径Φ28） |
||||||||||||
|
重量（kg） |
8 |
10 |
13 |
15 |
18 |
30 |
35 |
60 |
75 |
85 |
110 |
150 |
|
