产品介绍:
ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构:执行机构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI能三档;流量特性为快开;压力分段调节从15~250MPa。可按需要组合满足用户工况要求。
主要参数、性能指标:
主要零件材料:
外形尺寸及重量:

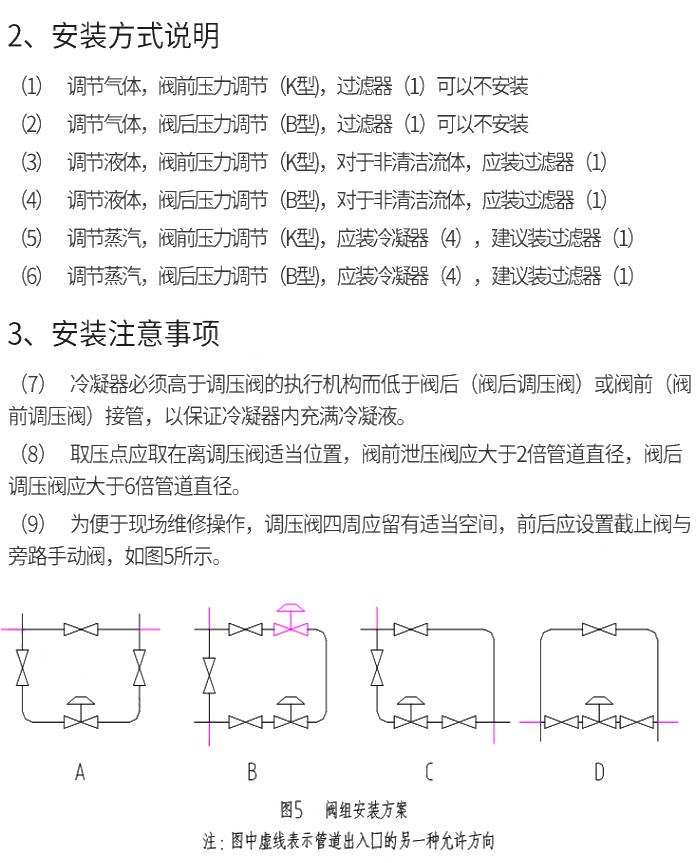

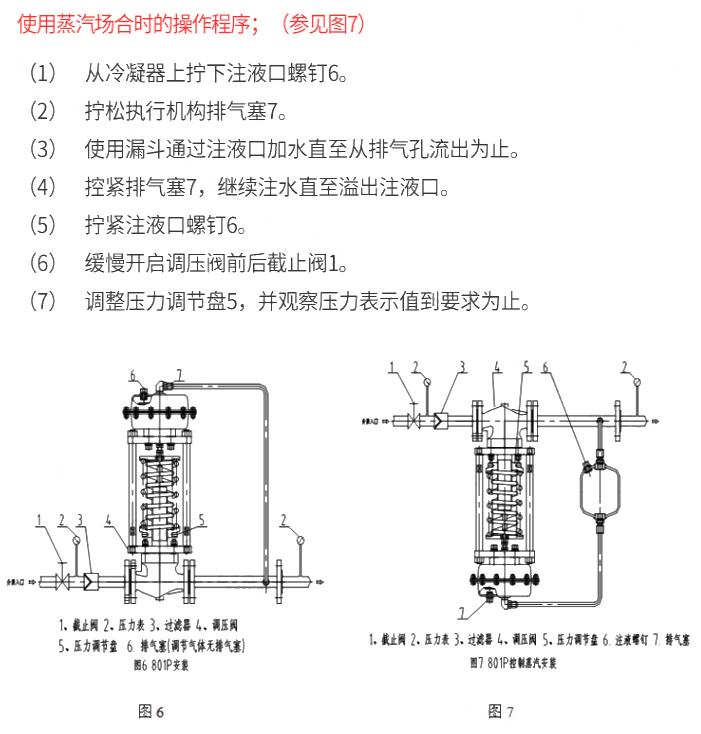

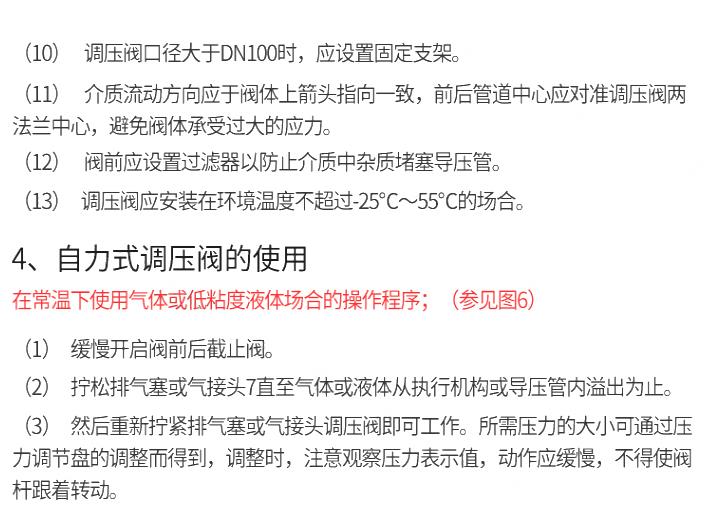

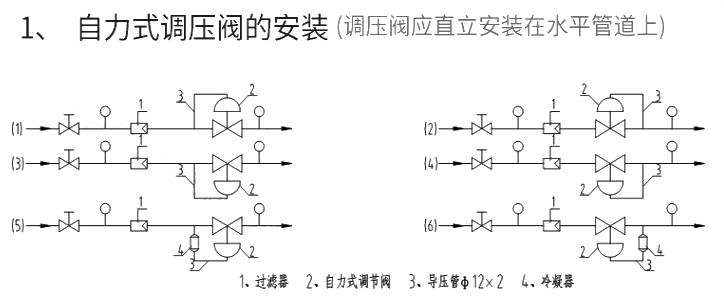

安装、使用与维护:
结构图:

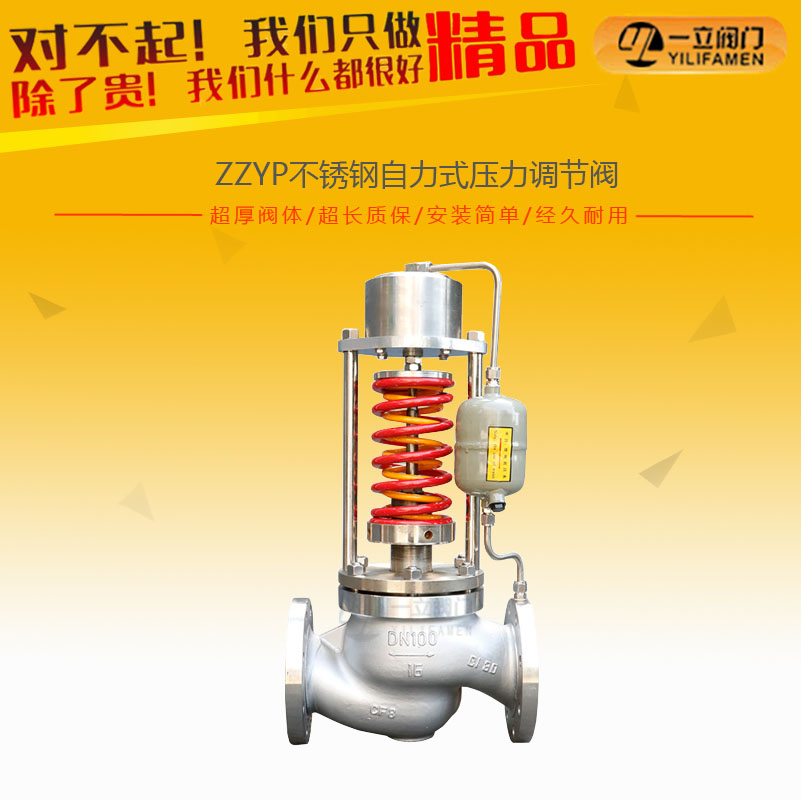

ZZYP型自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成,是一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品。该产品最大的特点是能在无电、无气的场所工作,压力设定值在运行中可随意调整。采用快开流量特性,动作灵敏、密封性能好,广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。
【一】本系列产品执行机构有:薄膜式、活塞式两种;作用形式有:阀前压力调节(泄压持压型),阀后压力调节(减压稳压型);附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果。

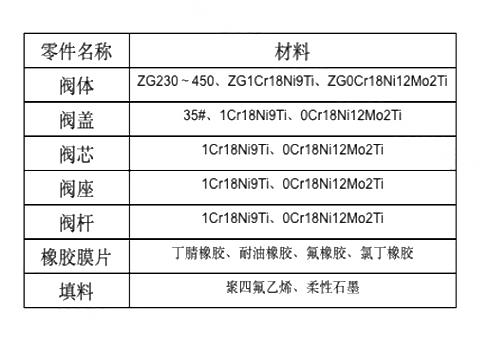

【二】主要零部件材质:
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
主要 部件 |
阀体 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
阀芯、阀座 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
阀杆 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
膜片 |
丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 |
|||
膜盖 |
A3、A4钢涂四氟乙烯 |
|||
填料 |
聚四氟乙烯、柔性石墨 |
|||
弹簧 |
60Si2Mn |
|||
导向套 |
HPb59-1 |

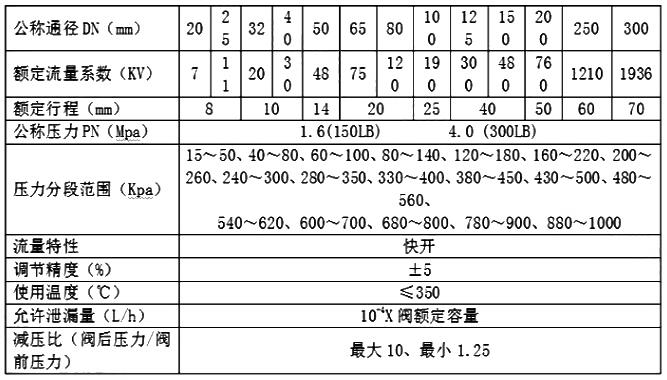

【三】主要技术参数
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
|
|
|
额定行程(mm) |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
|||||
允许压差(MPa) |
2.5 |
2.0 |
1.6 |
1.0 |
||||||||
公称压力(MPa) |
1.6 4.0 6.4 |
|||||||||||
流量特性 |
快开 |
|||||||||||
压力调节范围(KPa) |
15~50、40~80、60~100、80~140、120~180、160~220、200~260、240~300、 |
|||||||||||
调节精度(%) |
±5 |
|||||||||||
工作温度℃ |
液体≤120;气体≤80;带冷凝器和散热片≤350(适用于高温工况) |
|||||||||||
适用介质 |
执水、气体、蒸汽、低粘度介质 |
|||||||||||
允许泄漏量 |
硬密封(L/h) |
单座≤10-4×阀额定容量(IV级);双座、套筒≤5×10-3阀额定容量(II级 |
||||||||||
软密封(ml/min) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
||||
减压比 |
最大 |
10 |
||||||||||
最小 |
1.25 |
注:压力调节范围可根据用户要求进行制做
【四】ZZY型自力式压力调节阀外形连接尺寸:
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
||
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|||
B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
|||||||
H |
压力 |
15~140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
||||
130~300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
||||||
280~500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
||||||
480~1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
|||||||
600~1500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
1000~2500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
A |
压力 |
15~140 |
φ280 |
φ308 |
||||||||||
130~300 |
φ230 |
|||||||||||||
280~1000 |
φ176 |
φ194 |
φ280 |
|||||||||||
600~2500 |
φ85 |
φ96 |
||||||||||||
导压管接口螺纹 |
M16×15 |
