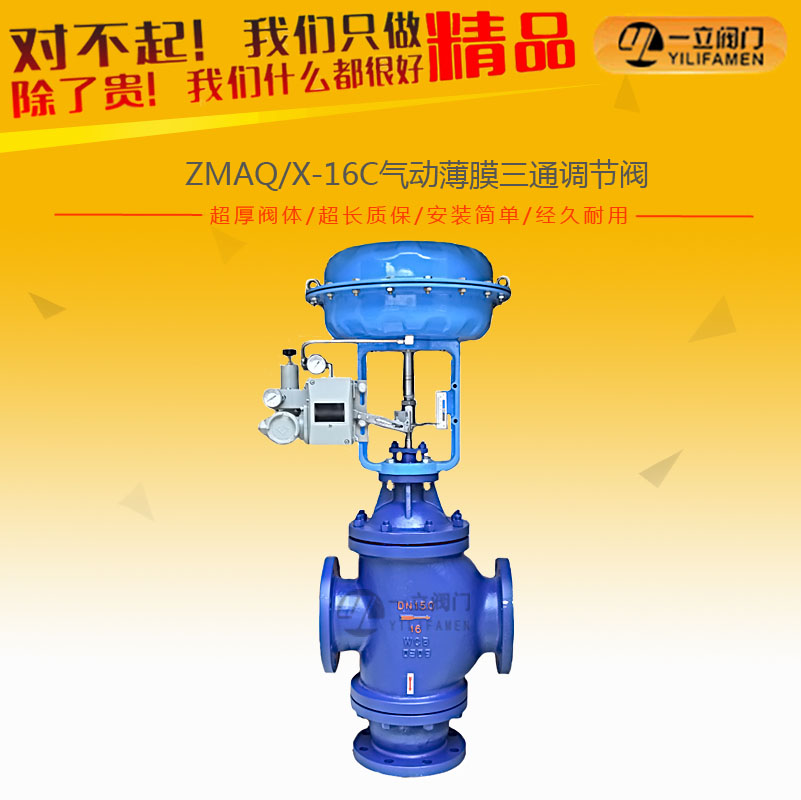

ZMAQ/X-16C气动薄膜三通调节阀

产品概述： ZMAQ（BX）型气动薄膜三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通和一个三通阀在某些场

产品概述：

ZMAQ（BX）型气动薄膜三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通和一个三通阀在某些场合可以替代两个二通和一个三通接管而得到应用，常用于热交换器的两相调节，也可用于简单的配比调节。

ZMAQ气动薄膜三通调节阀可配附件：定位器、手轮机构、空气过滤减压器等。

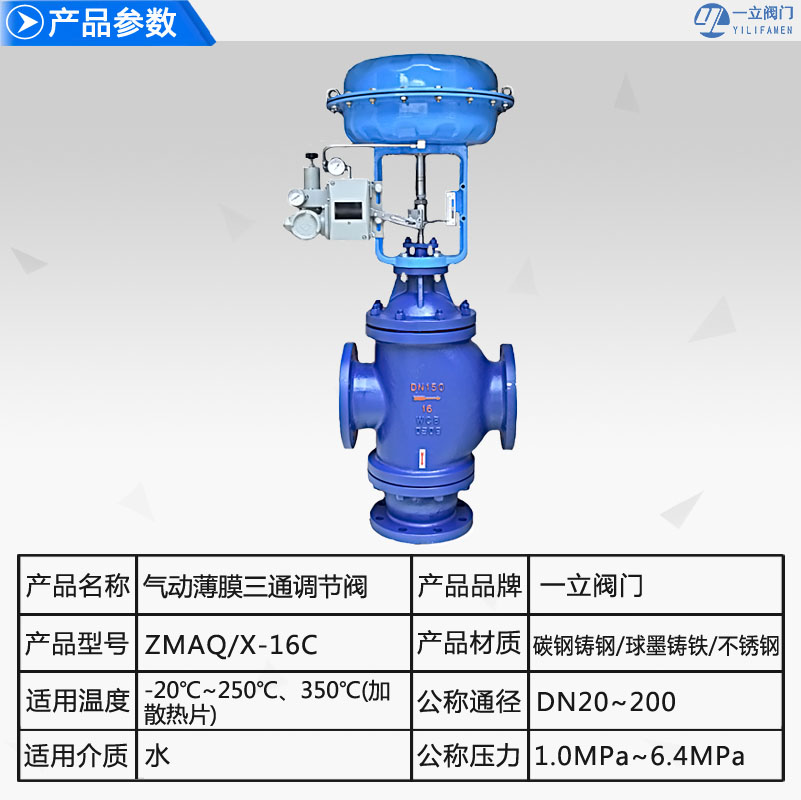

产品参数：

主要技术参数：

阀座直径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	52	85	125	210	340	535	800	1260
	分流						85	125	210	340	535	800	1260
公称压力MPa		0.6 4.0 6.4
行　程mm		16		25		40			60			100
流量特性		直线
介质温度℃		-20～200、-40～+250（常温型）、-40～315（中温型）
法兰尺寸		铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
法兰型式		法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
阀体材质		HT200,ZG230-450、ZG1Cr18Ni9
阀芯材质		1Cr18Ni9
上阀盖型式		普通式（常温型），热片式（中温型）
可调比		30:1

注：可为用户提供ANSI、JPI、JIS法兰的产品，其法兰距按用户需要确定。

性能指标：

允许压差：

供气压力	弹簧压力	25	32	40	50	65	80	100	125	150	200	250	300
0.14MPa	20-100	1220	750	500	300	300	200	120	120	80	50	50	25

主要零件材料：

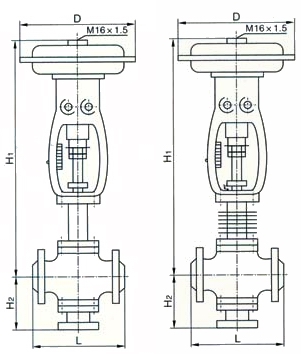

结构尺寸图：

外形尺寸：

注：公称通径小于80的分流阀采用同口径的合流阀代替
