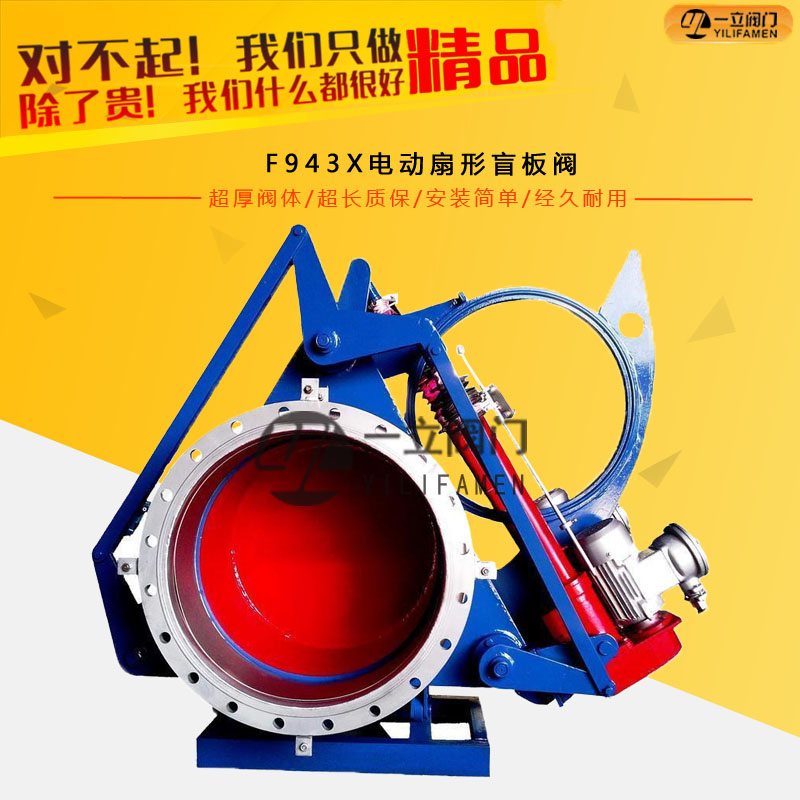

F943X电动扇形盲板阀
- 一、电动扇形盲板阀产品特点： 电动扇形 盲板阀 又名电动扇形眼镜阀，电动翻板阀，主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。阀
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
一、电动扇形盲板阀产品特点：
电动扇形盲板阀又名电动扇形眼镜阀，电动翻板阀，主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。阀体采用三点式锁紧扇形闸板结构。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在闸板上，便于维护时更换密封圈。电动操作、工作平稳、启动灵活、动作可靠。夹紧机构采用丝杆螺母进行夹紧，自锁性好。电动扇形眼镜阀设有不锈钢波纹管，具有伸缩性强、使用寿命长等特点。
二、电动扇形盲板阀主要性能参数：
|
公称压力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封试验压力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
强度试验压力MPa
|
0.375
|
0.225
|
0.15
|
0.075
|
|
驱动源
|
压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
|
|||
|
适用温度℃
|
丁腈橡胶
|
硅橡胶
|
氟橡胶
|
|
|
-20-100
|
-20-250
|
-20-300
|
||
|
适用介质
|
煤气、其他可燃气体
|
|||
|
启闭时间S
|
≤60
|
|||
|
主要零部件材料
|
阀体、闸板为碳钢；阀杆为不锈钢；密封圈为硅橡胶
|
|||
三、电动扇形盲板阀主要外形尺寸：
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
22
|
12-φ22 |
580 |
|
350 |
490 |
445 |
24
|
12-φ22 |
580 |
|
400 |
540 |
495 |
24
|
16-φ22 |
680 |
|
450 |
595 |
550 |
24
|
16-φ22 |
680 |
|
500 |
645 |
600 |
24
|
16-φ22 |
680 |
|
600 |
755 |
705 |
26
|
20-φ26 |
680 |
|
700 |
860 |
810 |
26
|
24-φ26 |
680
|
|
800 |
975 |
920 |
26
|
24-φ30 |
680
|
|
900 |
1075 |
1020 |
26
|
24-φ30 |
710
|
|
1000 |
1175 |
1120 |
26
|
28-φ30 |
710
|
|
1100 |
1275 |
1220 |
26
|
28-φ30 |
710
|
|
1200 |
1375 |
1320 |
26
|
32-φ30 |
730
|
|
1300 |
1475 |
1420 |
26
|
32-φ30 |
830
|
|
1400 |
1575 |
1520 |
26
|
36-φ30 |
830
|
|
1500 |
1675 |
1620 |
26
|
36-φ30 |
830
|
|
1600 |
1790 |
1730 |
26
|
40-φ30 |
830
|
