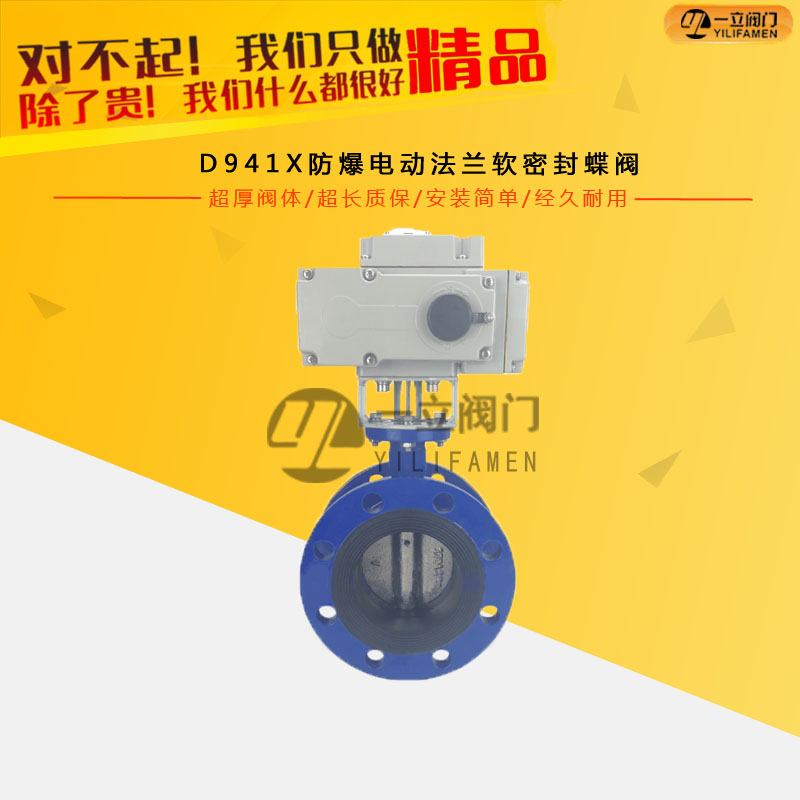

零件名称

材料

阀体

球墨铸铁、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟乙烯

阀杆

2Cr13、不锈钢

填料

0型圈、柔性石墨

阀体参数

技术参数

公称通径  50-1000mm

电源电压  AC220V、AC380V(其它特制）

公称压力  PN10、PN16、PN25

环境温度  -30℃～+70℃

连接方式  法兰连接

防护等级  IP67

阀体材质  WCB、SS304、SS316、SS316L

碟板材质   WCB、SS304、SS316、SS316L

功能选项

密封材料  NBR、EPDM、J（衬胶）

防 爆 型  防爆等级：dIIBT4

工作温度

C2：-10℃～80℃

信号反馈  X1机械无源信号，X2有源信号

C3：-20℃～1300℃

带加热器  带加热器 可在潮湿环境干燥执行器内元件

标准规范

手动功能  手动功能 电动执行器带有手动开阀、关阀功能

法兰标准   GB9113、JB/T79

开关型   通电开到位，通电关到位。

检测与试验  GB/T13927-1992

调节型   调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能

设计标准   JB-T8527-1997

适用介质  水、空气、煤气、中性气体或液体

结构长度标准  GB/T12221

备注    电动参数请另参考选配的电动执行器资料

规格型号

DN

L

D

D1

H1

H2

Z-ФD

E-电动头

KFDFRD50

50

108

155

125

302

70

4-Ф16

KFE-005

KFDFRD65

65

112

175

145

302

76

4-Ф16

KFE-005

KFDFRD80

80

114

190

160

315

89

4-Ф16

KFE-005

KFDFRD100

100

127

214

18

327

104

8-Ф16

KFE-010

KFDFRD125

125

140

252

210

342

120

8-Ф16

KFE-010

KFDFRD150

150

140

282

240

348

132

8-Ф16

KFE-015

KFDFRD200

200

152

337

295

415

167

8-Ф16

KFE-020

KFDFRD250

250

165

405

350/355

482

202

8-Ф16

KFE-040

KFDFRD300

300

178

460

440/410

560

239

12-Ф20

KFE-060

KFDFRD350

350

190

524

460/470

721

265

12-Ф20

KFE-100

KFDFRD400

400

216

585

515/525

756

297

16-Ф20

KFE-200
