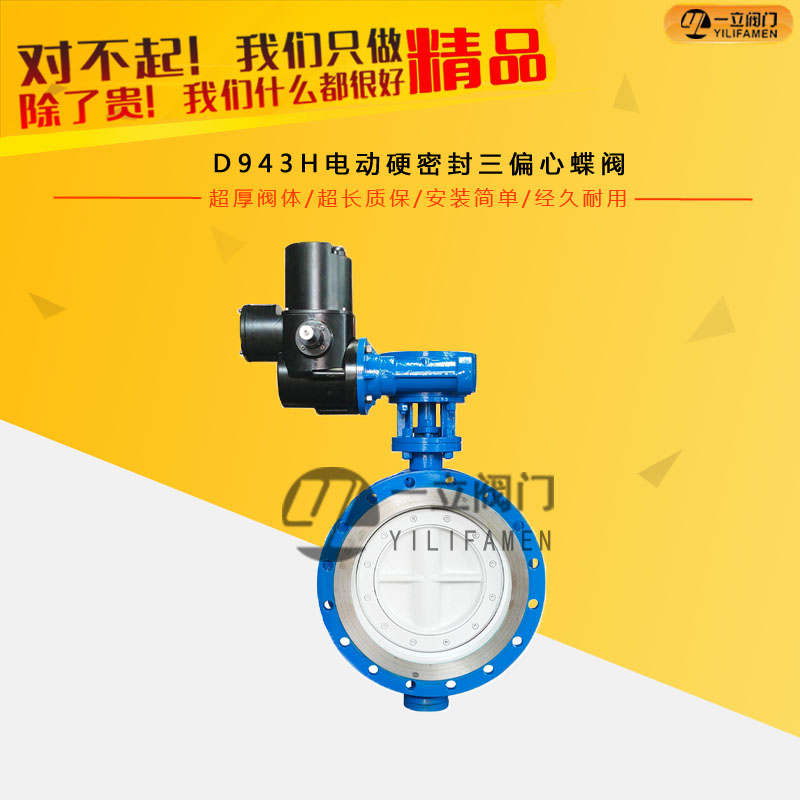

D943H电动硬密封三偏心蝶阀

产品简述：电动硬密封蝶阀属三偏心结构，即在普通金属密封双偏心蝶阀的基础上增加一个角度偏心，这个偏心的作用是使用阀门在开启关闭动作的过程中，密封环与阀座之间的任意一

产品简述：

电动硬密封蝶阀属三偏心结构，即在普通金属密封双偏心蝶阀的基础上增加一个角度偏心，这个偏心的作用是使用阀门在开启关闭动作的过程中，密封环与阀座之间的任意一点都会迅速脱开或接触，做到密封副之间的无摩擦，密性可靠、抗老化耐高温高压、使用寿命长，应用范围广。

结构特点：

1.蝶阀外形结构简单，体积小，重量轻，成本低，用途广。

2.三偏心硬密封蝶阀，阀座密封件采用软材料和硬材料叠起来一种不锈钢复合件加工而成，具有金属密封和弹性软密封双重优点，使其无论在低温或高温介质作用下密封性能很可靠。

3.阀座密封面采用堆焊硬质合金，使其具有抗磨损、耐腐蚀，能适应各种恶劣工况条件使用。

4.蝶板采用独特的椭圆龟背形或桁架式结构，使其强度高、流量特性好、流阻系数小。

5.由于三偏心结构，其摩擦力小，密封性能好。

6.三偏心结构和耐磨、耐蚀的密封副配对，使阀门能。

性能特点是：

1．结构独特、型小轻便、操作灵活、省力、方便；

2．密封可靠，可达到气密封无泄漏；

3．流量特性趋于直线调节性有；

4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；

5．应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。

6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。

技术参数：

性能参数：

零部件材料：

连接尺寸：

适应说明：

1、蝶阀在完全开启时，具有较小的流阻。当开启在大约15°~70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍。由于蝶阀蝶板的运动带有擦拭性，故大多数的蝶阀可用于带悬浮固体颗粒的介质。依据密封件的强度，也可用于粉状和颗粒状介质。

2.蝶阀适用于流量调节。由于蝶阀在管中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管路介质压力的强度。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。

3.蝶阀的结构长度和总体高度较小，开启和关闭速度较快，且具有良好的流体控制特性。蝶阀的结构原理最适合于制作大口径阀门。当要求蝶阀作控制流量使用时，最重要的是正确选择蝶阀的规格和类型，使之能恰当地、有效地工作。
