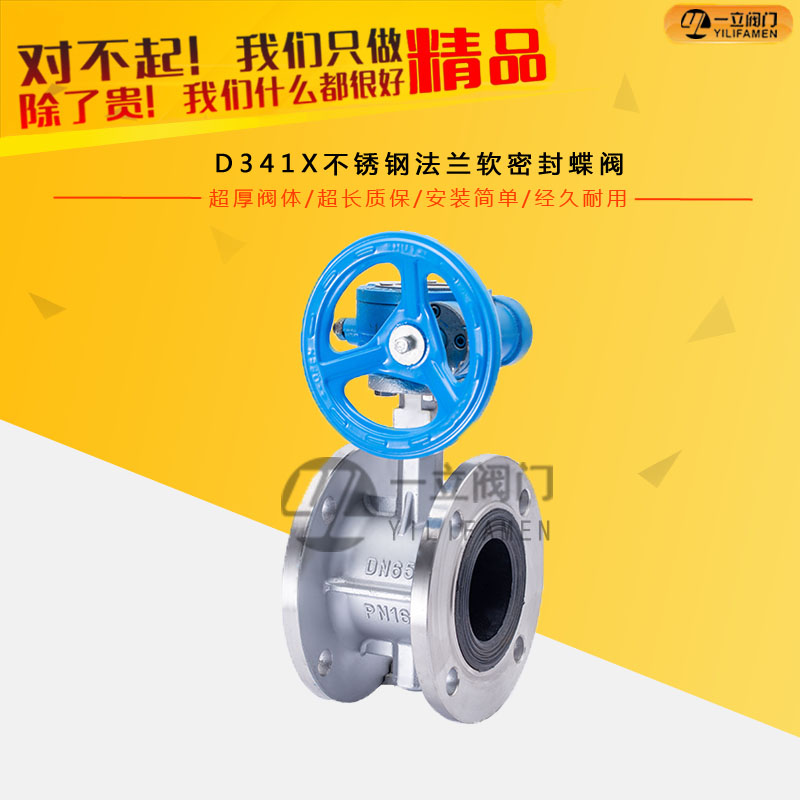

D341X不锈钢法兰软密封蝶阀

产品概述： D341X 不锈钢涡轮软密封法兰蝶阀（D341X、D341N、D341F，软密封蝶阀、法兰蝶阀、涡轮蝶阀、中线蝶阀、球墨铸铁蝶阀、不锈钢蝶阀、铸钢蝶阀、手动蝶阀、电动蝶阀、气动蝶阀

咨询热线：0577-67313796

产品详情

产品概述：

D341X 不锈钢涡轮软密封法兰蝶阀（D341X、D341N、D341F，软密封蝶阀、法兰蝶阀、涡轮蝶阀、中线蝶阀、球墨铸铁蝶阀、不锈钢蝶阀、铸钢蝶阀、手动蝶阀、电动蝶阀、气动蝶阀、碳钢蝶阀、防爆蝶阀）：本阀可根据不同工作条件，选置不同橡胶衬里的阀体以及不同材质的蝶板，以适应不同介质的流体、半流体、气体及微颗粒状管路输送和容器上，本阀作为截流机构或调节装置使用。本阀是基于对夹式中线蝶阀基础上后期开发的一种新型针对水源工程的优质产品，广泛适用于自来水厂、石油、化工、水电、给排水等管路上。

零部件材料：

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
阀座密封圈	不锈钢、多层次、聚内脂、抗磨材料
阀杆	2Crl3、1Crl3不锈钢、铬钼钢2Crl3,1Crl3
填料	柔性石墨

技术参数：

公称通径	DN(mm)	50-1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压力 (MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	净水、污水等。
适用温度	碳钢：-29％-425％不锈钢：-40％-600％

密封材料选用及适用温度：

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1
耐温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

产品特点：

1、法兰式软密封蝶阀设计简单、合理，结构紧凑，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装、维修方便。

4、密封件可以更换，密封达到双向密封无泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

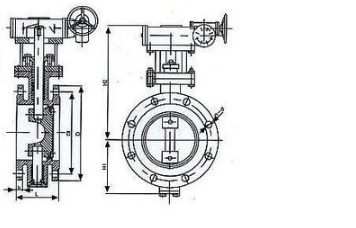

尺寸表：

公称通径 DN	外形尺寸						连接尺寸
	L		H	D41X、D341X、D641X、D941X			PN0.6MPa			PN1.0MPa
	短	长	H	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1085	3156			1820	1760	40-36	1915	1820	40-48
1800	670	870	1230	3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3685			2265	2180	48-42	2325	2230	48-48
