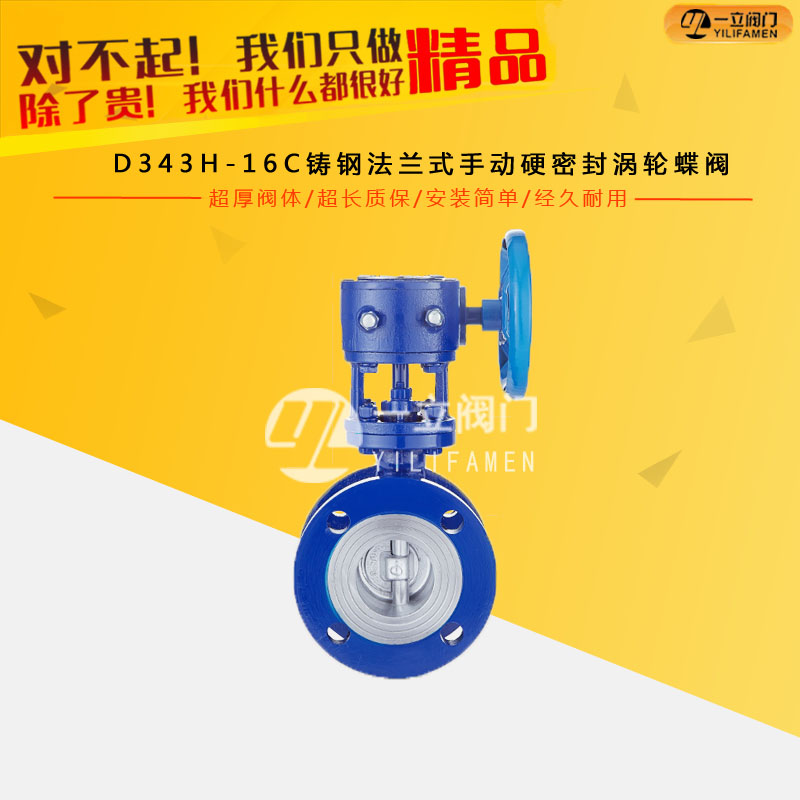

D343H-16C铸钢法兰式手动硬密封涡轮蝶阀

产品概述： D343H、D643H、D943H法兰式硬密封蝶阀该产品用于石油、化工、电力、冶金、食品、轻纺、造纸等行业，可安装在温度425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管

咨询热线：0577-67313796

产品详情

产品概述：

D343H、D643H、D943H法兰式硬密封蝶阀该产品用于石油、化工、电力、冶金、食品、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品。其结构采用三维编心原理，阀座采用硬软密封兼容的多层次结构，加工精。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

产品特点:

1、蜗轮传动金属密封蝶阀由阀门和蜗轮箱组成。

　　2、阀门由阀体、蝶板、阀轴、密封件等主要零件组成。

　　3、蝶板采用流线型结构，介质流阻系数小。

　　4、阀轴采用不锈钢材料，经调质处理后，防腐性能好，使用寿命长，阀轴与蝶板采用锥销连接。

　　5、阀体与阀轴之间采用无给油自动润滑复合轴承。

　　6、阀体密封面采用堆焊合金钢，焊接性能好，不易腐蚀，在阀体上一次加工而成，位置度通过工装夹具得到可靠保证。密封性能好，使用寿命长。

　　7、密封结构采用三偏心硬密封结构，即：径向偏心、轴向偏心、和角度偏心。使阀门在开启或关闭过程中无摩擦，保证了阀门开启关闭灵活，关闭时越关越紧，密封严密可靠，开阀时密封面迅速脱开，减小磨损，延长使用寿命。

　　8、蝶板密封圈采用多层次金属密封结构，密封可靠，使用寿命长，在蝶板上安装后能在阀体内部调整或更换。

　　9、本装置传动速比大、操作力矩小、更于人工操作，灵活方便、节力省能。

　　10、阀门的最大特点是：结构合理、启闭灵活、密封可靠、介质流阻小、使用寿命长、维修方便。

产品结构：

多层次硬密封蝶阀系列产品，系我公司新开发的长寿命、节能型蝶阀。其结构采用三维偏心原理设计,阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

性能规范：

型号		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作压力（MPa）		1.0~4.0
适用温度（℃）		≤425	≤200
适用介质		水、油或非腐蚀性介质	硝酸类介质	醋酸类介质
材料	阀体、蝶板	WCB	CF8/304	CF3M/316L
	阀杆	2Cr13	304	316L
	阀体密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

零部件材料：

序号	零件名称	碳钢	不锈钢	低温钢
1	底盖螺钉	8.8/B7	B8	B8/L7
2	底盖	A105	304	304/LF2
3	垫片	304+石墨	304+石墨	304+石墨
4	卡环	1035	304	304
5	下轴套	SF-1	SF-1S/C95200	SF-1S/C95200
6	阀体	WCB	CF8	LCB/LC1
7	密封圈	304+石墨	304+石墨	304+石墨
8	压板	A105	304	304/LF2
9	压板螺钉	8.8/B7	B8	B8/L7
10	上轴套	SF-1	SF-1S/C95200	SF-1S/C95200
11	填料	柔性石墨	柔性石墨	柔性石墨
12	压盖螺柱	8.8/B7	B8	B8/L7
13	填料压盖	WCB	CF8	CF8/LF2
14	支架	WCB	WCB/CF8	WCB/CF8
15	阀杆	410/420	304/17-4PH	410/17-4PH
16	蝶板	WCB	CF8	LCB/LC1
17	销轴	410/420	304/17-4PH	410/17-4PH

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈

技术参数：

公称通径DN（mm)	50～2000
公称压力PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

公称通径：DN100-DN1600	公称压力：1.0MPa-4.0MPa	适用介质：水、蒸汽等
适用温度：-10℃-425℃	阀体材质：碳钢、不锈钢	操作方式：手柄、蜗轮
设计与制造标准：GB/T12238-89	结构长度标准：GB/T12221-89	连接法兰标准：GB/T9113-88

1、偏心1：阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。

2、偏心2：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。

3、偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

产品用途：

　　该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
