产品简介：
蝶阀适用于DN50～DN2000、PN6～PN40的各种管路上，用于截断或接通管路中的介质。选用不同的材质，蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。蝶阀的驱动方式为手动、蜗轮传动、气动或电动。蝶阀一般采用法兰连接，也可采用对焊连接。在管道两端焊上蝶阀专用法兰（法兰公称压力等级和蝶阀公称压力等级要一样），然后用螺栓从蝶阀的4个耳朵孔穿过，固定在法兰上，两边用螺栓固定。这种蝶阀就是对夹式蝶阀。
卫生级气动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。具有结构紧凑、装拆方便等优点。卫生级气动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
产品优点：
1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命。
2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。
3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。
4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。
5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。
6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。
7 、开闭范围为 0~90 度，可固定于每隔 15 度的位置上，具有可调性，且开闭迅速，操作方便。
8 、阀体均采用可拆连接，结构简单，维修方便。
9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。
10 、经过严密的强度和密封试验，保证质量。
11 、抽样进行不低于 30000 次的疲劳寿命试验，保证了其使用寿命。
适用场合：
由于蝶阀阀板的运动带有擦拭性，故大多数蝶阀可用于带悬浮固体颗粒的介质，依据密封件的强度也可用于粉状和颗粒状的介质。
蝶阀的结构长度和总体高度较小，开启和关闭速度快，在完全开启时，具有较小的流体阻力，当开启到大约15°至70°之间时，又能进行灵敏的流量控制，蝶阀的结构原理较适合于制作大口径阀门。
在下列工况条件下，推荐选用蝶阀：
1、 要求节流、调节控制流量；
2、 泥浆介质及含固体颗粒介质；
3、 要求阀门结构长度短的场合；
4、 要求启闭速度快的场合；
5、 压差较小的场合。
在双位调节、缩口的通道、低噪声、有气穴和气化现象，向大气少量渗漏，有磨蚀性介质时，可以选用蝶阀。在特殊工况条件下节流调节或要求密封严格，或磨损严重、低温(深冷)等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置的三偏心或双偏心的专用蝶阀。
根据客户需求，我们还可以生产凸耳对夹连接/对焊连接三偏心多层次金属硬密封蝶阀、双偏心弹性金属密封蝶阀、双偏心四氟密封蝶阀、通风蝶阀、伸缩器、配套法兰等。
蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封蝶阀和硬密封蝶阀两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。
在安装时，阀瓣要停在关闭的位置上。开启位置应按蝶板的旋转角度来确定。带有旁通阀的蝶阀，开启前应先打开旁通阀。
产品特点：
蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
工作原理：

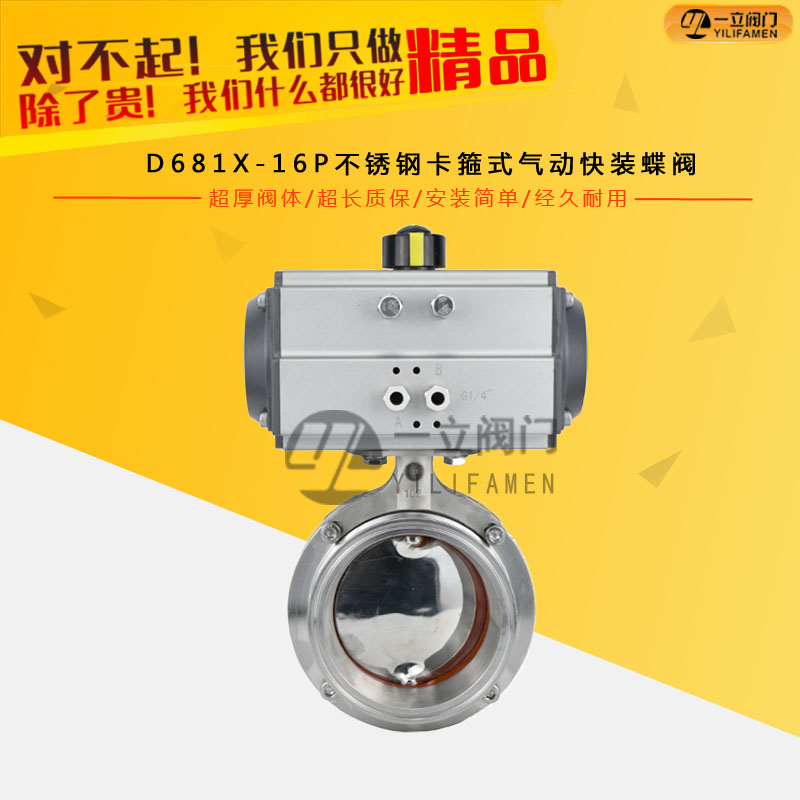

卫生级气动蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。卫生级外螺纹蝶阀蝶板安装于管道的直径方向。在不锈钢蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
产品用途：
卫生级气动蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。所有与介质接触部份均为镜面抛光。密封圈ф25-ф108使用范围为两种：三元乙丙(epdm)、硅胶(si ),ф57以下为三元乙丙(epdm) ；启闭件往复回转90°左右来开启、关闭和调节流体通道的一种不锈钢蝶阀。
卫生级气动蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小、而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性。在完全开启时，具有较小的流阻，当开启在大约°至70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，阀板的运动带有擦拭性，因而可用于带悬浮固定颗粒的介质，依据密封件的强度也可用于粉状和颗粒状介质。
密封性能：
卫生级外螺纹蝶阀属中线不锈钢软密封蝶阀，其密封原理为，阀板加工时保证其密封面具有合适的表面粗造度值，合成橡胶阀座在模压成型时形成密封面合适的表面粗糙值。不锈钢蝶阀关闭时，通过阀板的转动，阀板的外圆密封面挤压合成橡胶阀座，使合成橡胶阀座产生弹性变形弹性力作为密封比压保证阀门的密封。
技术参数：
|
公称通径
|
dn（mm）
|
15～50
|
|
公称压力
|
pn（mpa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
|
适用介质
|
空气、水、蒸气、油品等。
|
|
驱动形式
|
手动、气传动、电传动。
|
|
连接方式
|
快装式、卡箍式、外螺纹、焊接式等
|
执行机构及附件
卫生级气动蝶阀采用新型系列gt型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列aw型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、is05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
根据卫生级气动蝶阀不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：hvsd手操机构

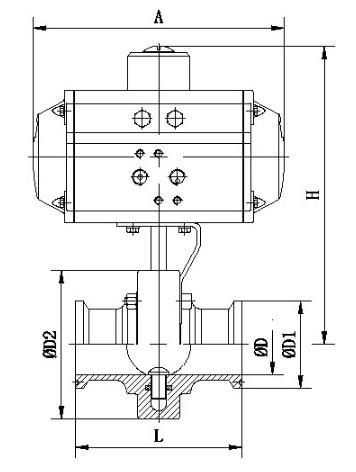

结构及尺寸：
|
规格 |
D |
D1 |
D2 |
L |
A |
H |
执行器 |
|
Φ25 |
21 |
50.5 |
78 |
66 |
144 |
165 |
AT050 |
|
Φ32 |
29 |
50.5 |
78 |
66 |
144 |
165 |
AT050 |
|
Φ38 |
35 |
50.5 |
86 |
70 |
144 |
169 |
AT050 |
|
Φ51 |
47 |
64 |
102 |
76 |
163 |
190 |
AT063 |
|
Φ63 |
59 |
77.5 |
115 |
98 |
163 |
200 |
AT063 |
|
Φ76 |
72 |
91 |
28 |
98 |
214 |
210 |
AT075 |
|
Φ89 |
80 |
106 |
139 |
102 |
214 |
215 |
AT075 |
|
Φ102 |
97 |
119 |
154 |
106 |
252 |
225 |
AT088 |
