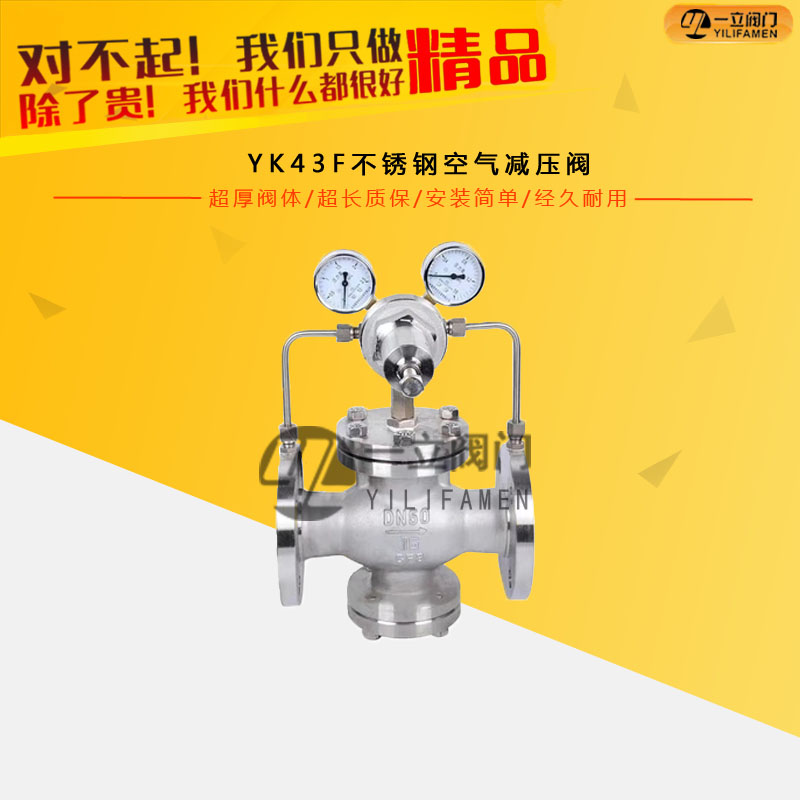

YK43F不锈钢空气减压阀

概述： YK43X气体减压阀属于先导活塞式减压阀．由主阀和导阀两部分组成．主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等

咨询热线：0577-67313796

产品详情

概述：

YK43F气体减压阀属于先导活塞式减压阀．由主阀和导阀两部分组成．主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

YK43F气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

主要技术参数 :

公称压力（MPa）	1.6	2.5
壳体试验压力（MPa）	2.4	3.75
密封试验压力（MPa）	1.6	2.5
最高进口压力（MPa）	1.6	2.5
出口压力范围（MPa）	0.1-1.0	0.1-1.6
压力特性偏差（MPa）	GB12246-1989
流量特性偏差（MPa）	GB12246-1989
最小压差（MPa）	0.15	0.15
渗漏量	X/F(聚四氟乙烷):0 Y(硬密封)　 GB12245-1989

主要零件材料：

零件名称	零件材料
阀体、阀盖、底盖	WCB/304
阀座、阀盘	2Cr13/304
缸套	304/25(镀硬铬)
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座、导阀杆	2Cr13/304
膜片	1Cr18Ni9Ti
主阀、导阀弹簧	50CrVA
调节弹簧	60Si2Mn
密封垫(X/F型号)	橡胶/聚四氟乙烷
导阀体、导阀盖	25/304

流量系数Cv ：

DN	15	20	25	32	40	50	65	80	100	125	150
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140

主要外形尺寸:

公称通径	外形尺寸			连接尺寸
DN	L	H	H1	1.6MPa			2.5MPa			4.0MPa			6.4MPa
DN	L	H	H1	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
15	140	285	85	95	65	4-12	95	65	4-14	95	65	4-14	105	75	4-14
20	160	285	85	105	75	4-12	105	75	4-14	105	75	4-14	125	90	4-18
25	180	290	100	115	85	4-12	115	85	4-14	115	85	4-14	135	100	4-18
32	200	290	105	140	100	4-18	135	100	4-18	135	100	4-18	150	110	4-23
40	220	310	110	150	110	4-18	145	110	4-18	145	110	4-18	165	125	4-23
50	250	310	110	165	125	4-18	160	125	4-18	160	125	4-18	175	135	4-23
65	280	310	115	185	145	4-18	180	145	8-18	180	145	8-18	200	160	8-23
80	310	340	155	200	160	8-18	195	160	8-18	195	160	8-18	210	170	8-23
100	350	340	155	220	180	8-18	235	190	8-23	230	190	8-23	250	200	8-25
125	400	375	190	250	210	8-18	270	220	8-25	270	220	8-25	295	240	8-30
150	450	375	200	285	240	8-23	300	250	8-25	300	250	8-25	340	280	8-34
200	550	475	225	340	295	12-23	360	310	12-25	375	320	12-30	405	345	12-34
250	650	535	290	405	355	12-25	425	370	12-30	445	385	12-34	470	400	12-41
300	800	595	320	460	410	12-25	485	430	16-30	510	450	16-34	530	460	16-41
350	900	650	355	520	460	16-25	550	490	16-34	570	510	16-34	595	525	16-41
400	1000	700	395	580	525	16-30	610	550	16-34	655	585	16-41	670	585	16-48

外形尺寸(PN1.6-4.0)

公称通径DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465

外形尺寸(PN6.4-16.0)

公称通径DN	外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	300	100
20	180	200	310	105
25	200	220	31	120
32	220	230	310	120
40	240	240	335	135
50	270	300	335	135
65	300	340	340	140
80	330	360	380	170
100	380		380	185
125	450		490	215
150	500		490	225
200	550		535	260
250	650		580	310
300	800		725	355
350	850		765	395
400	900		800	435
500	950		855	495
