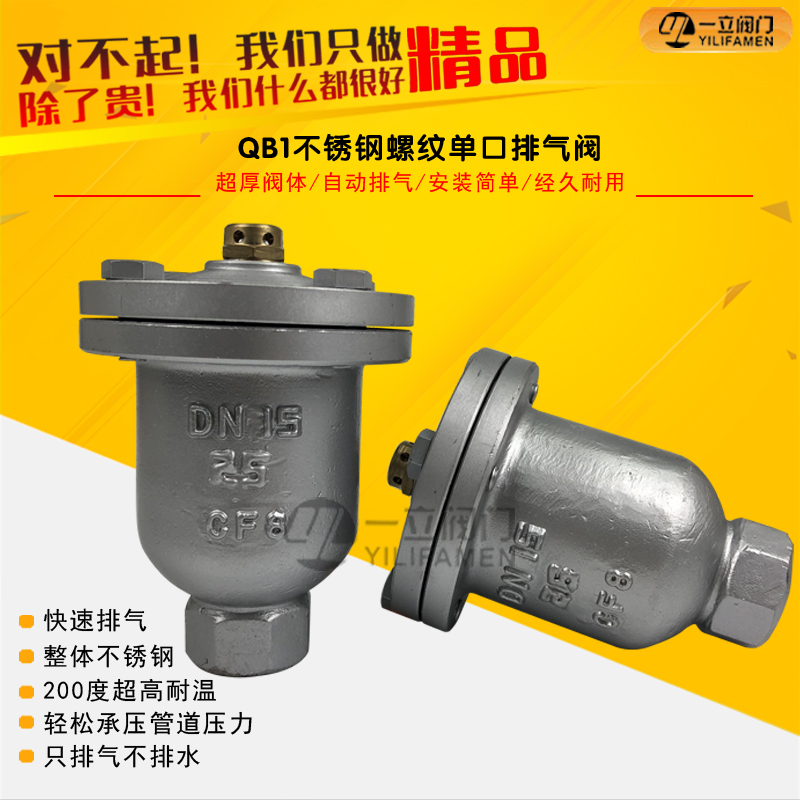

QB1不锈钢螺纹单口排气阀
- 产品概述： QB1不锈钢螺纹单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
产品概述：
QB1不锈钢螺纹单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。
零部件材质：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
阀体 |
空心球 |
密封垫 |
阀盖 |
排气咀 |
垫圈 |
螺母 |
双头螺柱 |
主要外形及连接尺寸：
|
型号 |
公称通径Dg |
主要及连接尺寸 |
阀体材料 |
||||
|
D |
D1 |
D2 |
H |
介质 |
|||
|
QB1-10法兰式 |
15 |
195 |
160 |
85 |
330 |
水 |
不锈钢 |
|
20 |
195 |
160 |
85 |
330 |
水 |
不锈钢 |
|
|
25 |
195 |
160 |
85 |
330 |
水 |
不锈钢 |
|
|
QB1-10丝口式 |
1/2" |
|
|
|
280 |
水 |
不锈钢 |
|
3/4" |
|
|
|
280 |
水 |
不锈钢 |
|
|
1" |
|
|
|
280 |
水 |
不锈钢 |
|
|
1" 1/4" |
|
|
|
280 |
水 |
不锈钢 |
|
|
1" 1/2" |
|
|
|
280 |
水 |
不锈钢 |
|
咨询：QB1不锈钢螺纹单口排气阀
