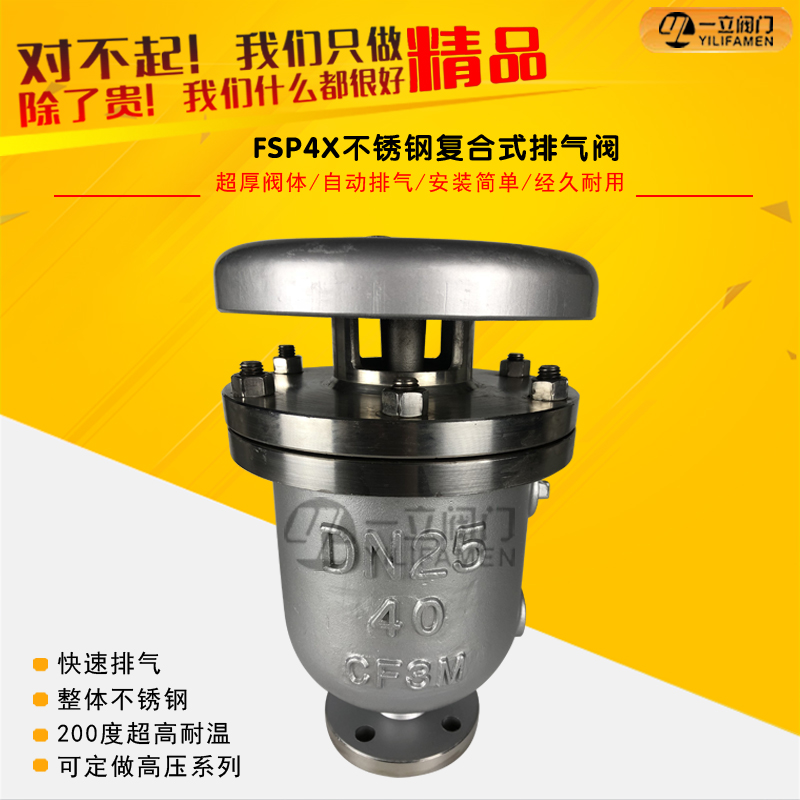

FSP4X复合式不锈钢排气阀
- 复合式快速排气阀概述： FSP4X复合式排气阀用于管路上的高点或有闭气的和泵的出口处。用来排除管内的气体来疏通管道，使管道达到正常的工作，如不装排气阀，管道随时出现气阻，
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
复合式快速排气阀概述：
FSP4X复合式排气阀用于管路上的高点或有闭气的和泵的出口处。用来排除管内的气体来疏通管道，使管道达到正常的工作，如不装排气阀，管道随时出现气阻，使管道出水容量达不到设计要求。其次，管道在运转时出现停电，停泵时管道出现负压会引起管道振动或破裂，排、进气阀可迅速把空气吸入管内，防止管道振动或破裂。
复合式快速排气阀参数：
公称通径：DN25-DN400
公称压力：1.0MPa-2.5MPa
适用温度：0-70℃
适用介质：清水
阀体材质：铸铁、球铁、铸钢、不锈钢
连接方式：螺纹、法兰
复合式快速排气阀尺寸：
| DN | D | D1 | D2 | φ | H | Z-φd |
| 25 | 115 | 85 | 68 | 195 | 320 | 4-14 |
| 50 | 160 | 125 | 100 | 195 | 320 | 4-18 |
| 80 | 195 | 160 | 135 | 242 | 375 | 4-18 |
| 100 | 215 | 180 | 155 | 260 | 395 | 8-18 |
| 150 | 280 | 240 | 210 | 340 | 500 | 8-23 |
| 200 | 335 | 295 | 265 | 405 | 600 | 8-23 |
| 250 | 390 | 350 | 320 | 465 | 680 | 12-23 |
| 300 | 440 | 400 | 368 | 505 | 780 | 12-23 |
| 350 | 500 | 460 | 428 | 605 | 860 | 16-23 |
| 400 | 565 | 515 | 482 | 660 | 940 | 16-25 |
零部件材料：
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 支撑架 | HT200 | 2 | 防护罩 | 铸铁、球铁、铸钢、不锈钢 |
| 3 | 导杆活塞 | 不锈钢 | 4 | 密封圈 | 橡胶 |
| 5 | 密封圈垫圈 | PTFE | 6 | 密封圈压板 | 不锈钢 |
| 7 | 护筒 | 不锈钢 | 8 | 浮球 | 不锈钢 |
| 9 | 阀体 | 铸铁、球铁、铸钢、不锈钢 | 10 | 密封头 | 橡胶 |
