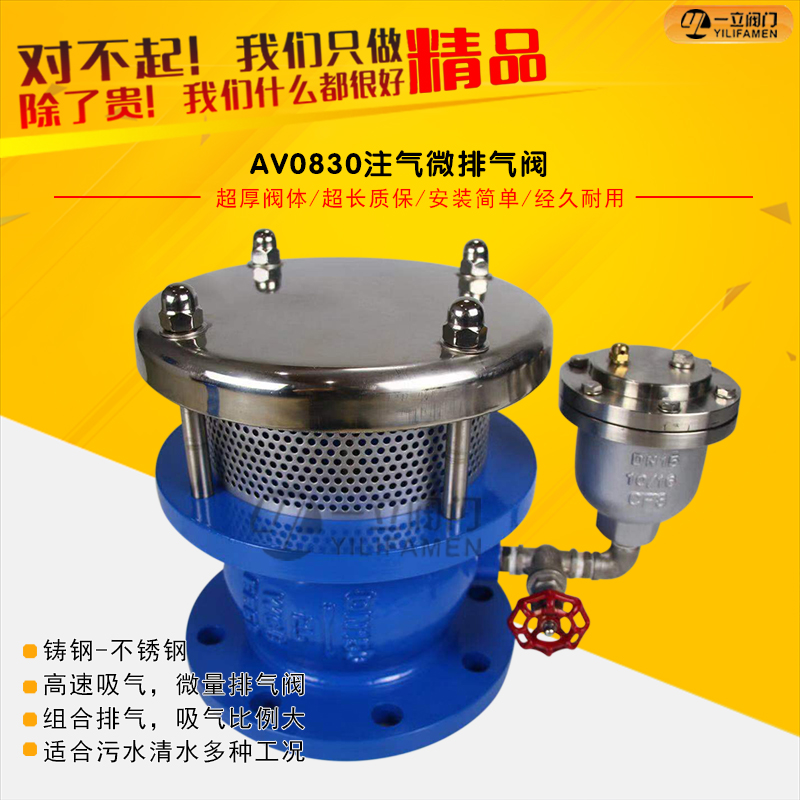

GA注气微排阀也叫AV083注气微排阀。

一、GA注气微排气阀概述

注气微排阀是由真空 坏阀和微量自动排气阀组合而成，用于水泵出口及给水、排水管线中，在管路或容器压力降低到大气压力以下某一值时开启，吸入大量的空气， 坏真空；在 正压时自动关闭高速孔口，不高速排气；但将通过微量孔口缓慢排除高速吸进的空气，起到保护管路免遭“水柱拉断型断流弥合水锤” 坏的作用。

二、GA注气微排气阀应用范围及技术参数

1. 应用范围

      注气微排阀是由真空 坏阀和微量自动排气阀构成。初次充水时，自动常闭，微量排气。出现负压时，大量吸气，然后微量排气，具有防止和消除管线的“断流空腔弥合水锤”的功能。

      注气微排阀用于沿线管线容易出现“断流空腔弥合水锤”的驼峰点，90度垂直立式安装外接，是输水管线系统消除负压和“断流空腔弥合水锤”的重要水锤保护设备，能有效地提高系统安全可靠性。

2. 技术参数

   设备名称：注气微排阀

● 设备型号：GA-1.6 GA-2.5 GA-4.0 GA-6.4

● 设备口径：DN50、DN80、DN100、DN150、DN200

● 公称压力：1.6MPa 、2.5 MPa 、4.0 Mpa、6.4 MPa

● 适用介质：原水、清水

时快速大量高速吸入空气 坏真空的能力，其负压开启应足够灵敏（并自述开启压力具体数据）。为了满足防止“断流弥合水锤”的要求，在真空度达到34kPa时的 进气能力必须满足 坏管道真空，防止负压的要求。但当两股水柱弥合，并且阀内压差达到7KPa时，阀体内的顶部浮球能及时可靠关闭主排气孔口，迅速转换成小排气孔口微量排气，确保在发生水柱分离再弥合时能高吸微排，截留大部分气囊吸纳缓冲水锤升压。高速进气与微量排气孔口面积之比达到30:1以上，使弥合水锤升压低于该点稳态压力的1.3倍。

5. 当管道放空时或爆管泄水时，空气阀能够及时足量吸进空气（进排气流道 直径应不小于空气阀通径的90％，如果缩径10%，孔口面积和吸气能力都将缩小19%-平方关系）， 坏管道真空 放水流量分别按重力流人工排水、水泵强排、事故爆管沿 坡度重力自流及水力过渡过程中水柱分离四种流量考虑，高速吸气能力应能满足这四种吸气要求。

6. 注气微排阀的吸气方式为从吸排气孔口遮蔽物处水平吸入阀内，不宜在吸排气孔口遮蔽物底部进气然后水平吸入阀内，缩短气流的行程， 限度的降低出现负压吸气 坏真空过程中的气流阻力。

7. 注气微排阀的 水关闭压力不得高于20kPa。在此水压之上，主浮球、副浮球均不得脱离密封面，以避免空气阀在管线压力较低时漏水。

8. 注气微排阀的空气关闭压力必须大于30kPa。即使在设计流量情况空管充水时，管线内的空气也能由空气阀迅速而彻底地排出，而不会出现管内空气尚未排尽，浮球就被吸起而提前关闭的情况。

9 注气微排阀高压水密封应能承受1.1MPa的压力，持压1min应无可见性泄漏，并应符合GB/T 13927的规定。
