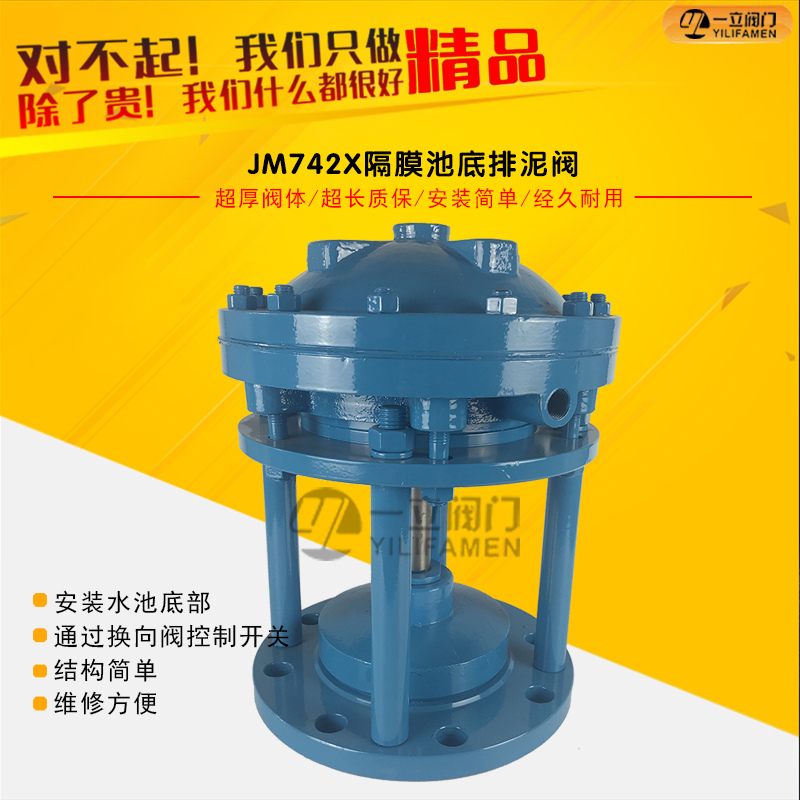

产品概述：
JM742X隔膜式池底排泥阀用于自来水公司或其他公司的各类水池、排除内泥沙。

结构及工作原理：
隔膜式池底排泥阀由阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。隔膜式池底排泥阀密封性强、开关性能好，检修方便，使用寿命可达五年以上。

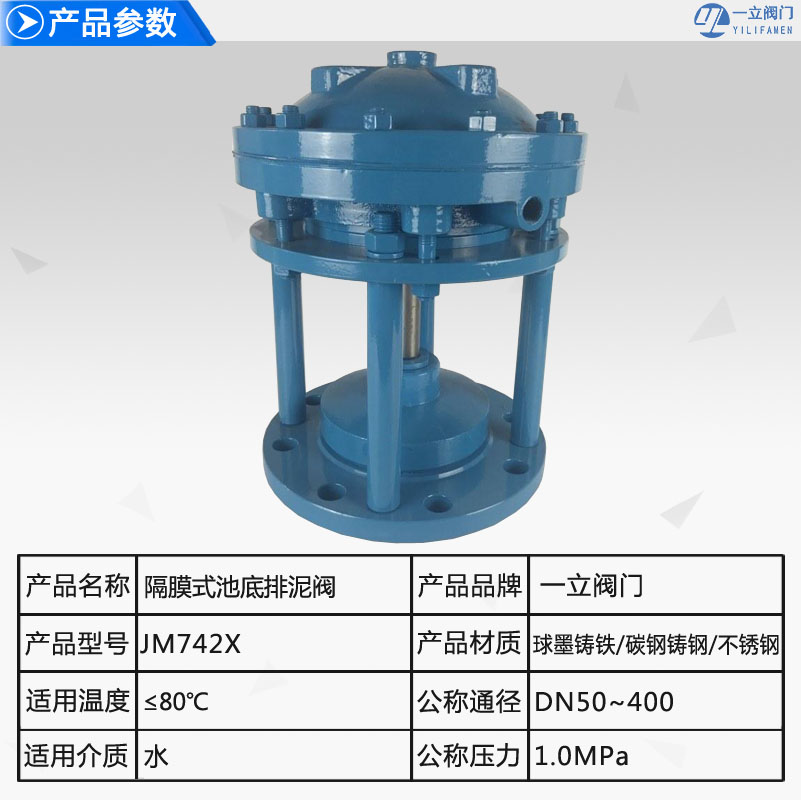

技术参数：
1. 工作压力：1.0Mpa
2. 介质：水
3.使用温度：常温
4.隔膜室工作压力：0.3-1.0
5.隔膜室工作液：气、清水

零部件材料：

阀体：HT200
隔膜上腔：HT200
隔膜下腔：HT200
阀板：HT200
阀杆：不锈钢
拼帽：A3钢
隔膜片：耐磨丁晴橡胶和尼龙

安装结构图：

主要外形连接尺寸：

安装示意图：
