产品介绍：
排泥阀又名盖阀，常用于城市水厂、污水处理厂的沉淀池底排放污泥用。

排泥阀的适用介质为原生污水，介质的温度一般应小于50℃，其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构，内部的尼龙强化橡胶隔膜，可供长期使用排泥阀。
J744X、J644X液压(气动)角式快开排泥阀是一种由液压源或气动源作执行的角型截止类阀门。通常成排安装在沉定池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦橡胶密封，无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。

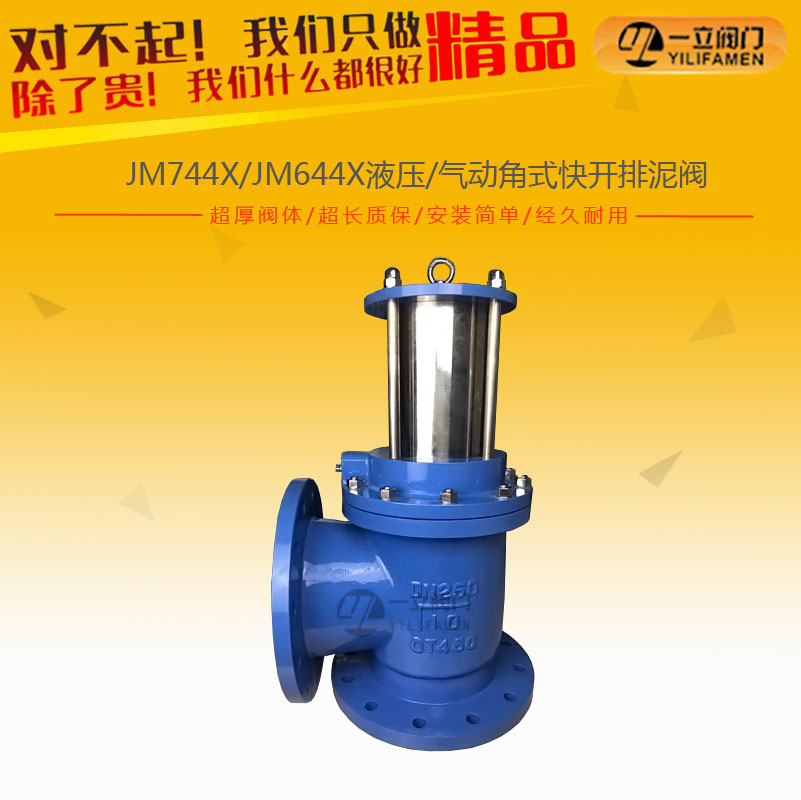

JM744X、JM644X隔膜式液压、气动快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。 隔膜式液压、气动快开排泥阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。排泥阀一般常用于城市水厂，污水处理厂的沉淀池底排放污泥用，一般与启闭机配套使用，排泥阀的适用介质为原生污水，介质的温度一般应小于50℃，其中作水深小于10米。常用的型号一般有以下几种：J744X、J644X型，100S角式隔膜型、JM744、JM644X型。工作原理及性能：J644X/J744X气动、液压角式快开型设计合理，使用方便，密封性能好，经久耐用，该阀利用液压缸和角式截止阀两部分组成，液压缸作为动力带动阀板升降，开启一般只需3秒钟，可清理水池内泥沙和污物，清理后关闭阀板，无渗漏，维修方便，寿命可达2年以上，经用户反馈信息，使用寿命右达5年之久， J744X/J644X角式排泥阀必须配有机房，气（水）泵，换向阀可远距离控制排泥阀开关，一般水池可装2-10台一排安装，同时启动开关，驱动液可用清水或气，本产品可节省人力物力，有很大的经济效益是理想产品。

技术参数：


公称压力: 0.6MPa、1.0MPa

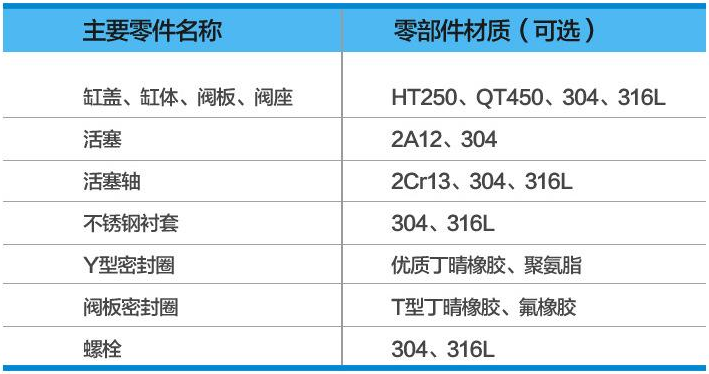

主要零件材料：


结构特点：

阀盖自带螺杆，水深度浅时可直接用手柄操作；阀板成锥拱形，自带导向，开启操作力小；螺杆及密封面采用锡青铜，耐腐、耐磨。可与手电两用启闭机配套使用进行微机控制。

膜片式液压、气动快开排泥阀一般有液压排泥阀和气动角式排泥阀两种。该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损。排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带动瓣升降，使阀体通道开或闭，以达到流体通断。

液压缸的活塞密封件为L型皮碗。阀瓣与阀座为软密封。排泥阀采用液动、气动角式快开排泥阀或手动二位四通换向阀集中控制。

工作原理：

排泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成，液压缸是液体工具。液体作为动力，活塞、阀杆作为开关。排泥阀必须配用手动换方阀或电磁阀可远距离控制排泥阀开关。

排泥阀是一种由液压源作执行机构的角式截止阀类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。
JM644X/JM744X气动、液压角式快开型设计合理，使用方便，密封性能好，该阀利用液压缸和角式截止阀两部分组成，液压缸作为动力带动阀板升降，开启一般只3秒钟，可清理水池内泥沙和污物，清理后关闭阀板，无渗漏，维修方便， J744X/J644X角式排泥阀须配有机房，气（水）泵，换向阀可远距离控制排泥阀开关，一般水池可装2-10台一排安装，同时启动开关，驱动液可用清水或气，本产品可节省人力物力，有经济效益是理想产品。

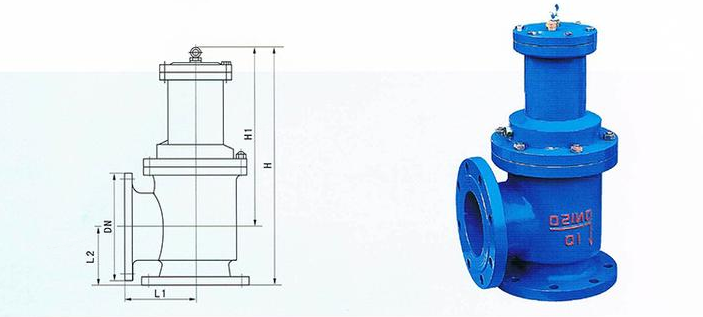

结构外形：


连接尺寸：

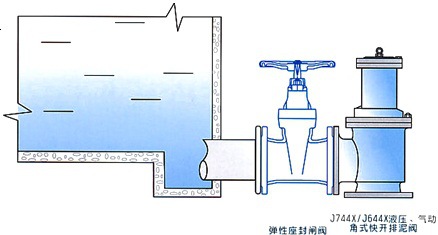

安装位置示意图：


安装须知：

排泥阀的安装应考虑有排除管内沉积物及检修时放空污物的场所，排泥阀应安装在原管线的点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭。

因排泥阀的支管可能在主管的左侧排放也可能在主管的右侧排放，所以，在为用户签定加工排泥阀的合同时，要特别注意排放方向，即主管道承口的朝向。
