ZL47F-16C铸钢动态流量平衡阀
- 产品概述： ZL47F自力式流量控制阀适用于荷重液体管路系统，是一种较为理想的节能阀门。该阀没有刻度的数字显示，可直观调到任一位置，并可锁定。自力式平衡阀主要应用于工业和
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
产品概述：
ZL47F自力式流量控制阀适用于荷重液体管路系统，是一种较为理想的节能阀门。该阀没有刻度的数字显示，可直观调到任一位置，并可锁定。自力式平衡阀主要应用于工业和民用建筑采暖管理系统。目前在一些系统中存在着水利失调问题，平衡阀提供了解决这一问题的手段，和它可以准确的调节压力和流量，用以改善系统中液体流动状况，达到官网液体平衡和节约能源的目的。在双管网工程改造中，应用此阀门可以节约能源。
详细介绍：
|
产品名称
|
ZL47F自力式流量控制阀
|
|
产品型号
|
ZL47F
|
|
公称通径
|
DN15-DN400mm
|
|
压力范围
|
1.0-2.5MPa
|
|
阀体材质
|
铸铁、球墨铸铁、铸钢、不锈钢
|
可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
技术参数：
|
公称压力 |
公称通径 |
适用介质 |
适用温度 |
法兰标准 |
试验标准 |
|
1.6MPa |
15～400mm |
水、油等非腐蚀性液体 |
0～100℃ |
GB/T 17241.6 GB/T 9113 |
GB/T 13927 API598 |
零件材料：
|
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
膜片 |
|
材料 |
灰铸铁、铸钢 |
不锈钢 |
铸铜 |
丁腈橡胶 |
主要外形及连接尺寸：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
110 |
110 |
115 |
160 |
200 |
215 |
230 |
275 |
290 |
315 |
350 |
430 |
520 |
635 |
670 |
700 |
|
H1 |
122 |
122 |
137 |
182 |
191 |
197 |
205 |
259 |
268 |
337 |
257 |
407 |
452 |
486 |
534 |
534 |
|
H2 |
70 |
70 |
74 |
91 |
147 |
147 |
154 |
181 |
211 |
227 |
260 |
303 |
367 |
430 |
553 |
561 |

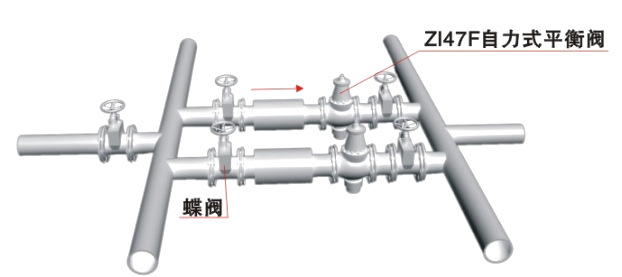

安装示意图：
