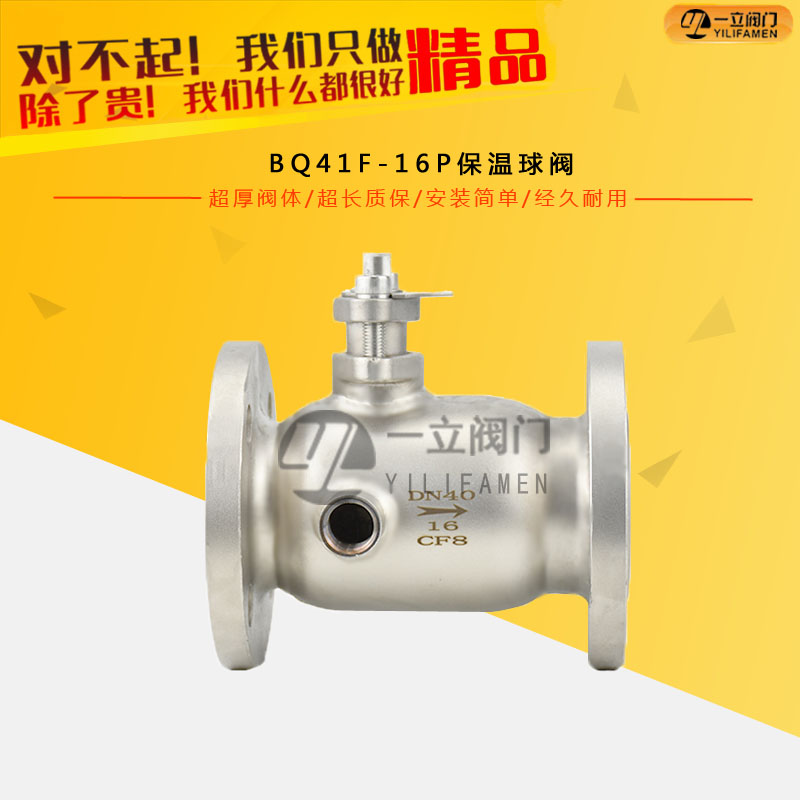

产品概述：



该系列缩径保温球阀具有保温、保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。该阀门由于采用了蒸气夹套保温。故即使外界温度降到零度以下，该阀仍操作灵活保证输油管道能断开，其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。
保温夹套球阀该产品具有良好的保温保冷特性,且阀门的通径和管径一至,可变径,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

产品特点：

特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

主要零件材料：

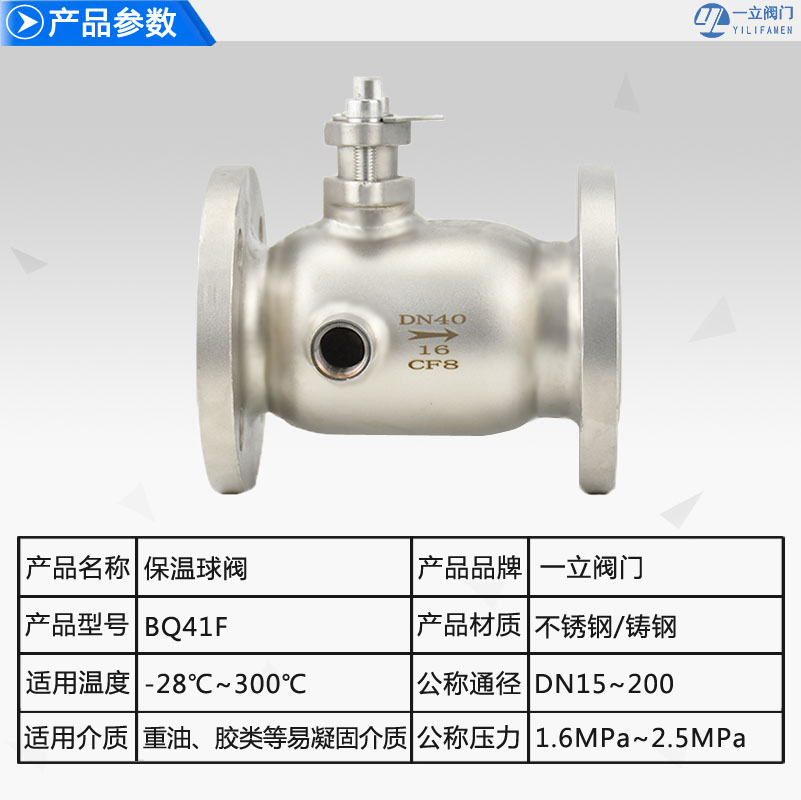

主要技术规范：

适用范围：



根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶

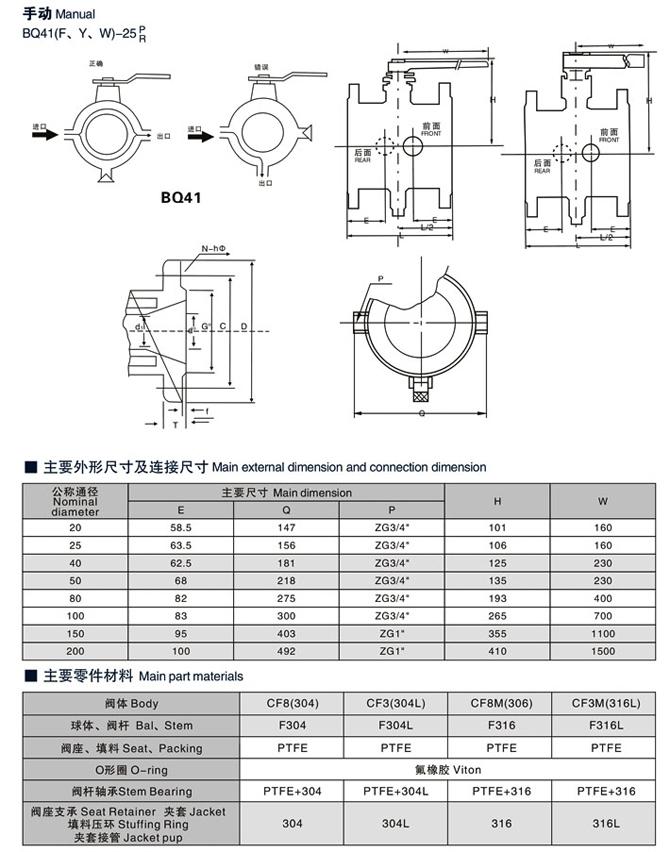

结构尺寸表：



I型连接尺寸

公称通径DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3-8
20	150	105	75	55	14	2	4-Φ14	3-8
25	160	115	85	65	14	2	4-Φ14	3-8
32	165	135	100	78	16	2	4-Φ18	1-2
40	180	145	110	85	16	3	4-Φ18	1-2
50	200	160	125	100	16	3	4-Φ18	1-2
65	220	180	145	120	18	3	4-Φ18	1-2
80	250	195	160	135	20	3	4-Φ18	1-2
100	280	215	180	155	20	3	4-Φ18	1-2
125	320	280	240	210	22	3	4-Φ23	1-2
150	360	335	295	265	26	3	4-Φ23	1-2

Ⅱ型连接尺寸

公称通径DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3-8
20	150	105	75	55	14	2	4-Φ14	3-8
25	160	115	85	65	14	2	4-Φ14	3-8
32	165	135	100	78	16	2	4-Φ18	1-2
40	180	145	110	85	16	3	4-Φ18	1-2
50	200	160	125	100	16	3	4-Φ18	1-2
65	220	180	145	120	18	3	4-Φ18	1-2
80	250	195	160	135	20	3	4-Φ18	1-2
100	280	215	180	155	20	3	4-Φ18	1-2
125	320	280	240	210	22	3	4-Φ23	1-2
150	360	335	295	265	26	3	4-Φ23	1-2
