Q41F-64C 法兰高压球阀

  • 产品用途: Q41F 型 PN16~PN63 浮动软密封球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液
  • 咨询热线:0577-67313796
  • 产品详情




产品用途:

Q41F 型 PN16~PN63 浮动软密封球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

产品特点:

1、在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装

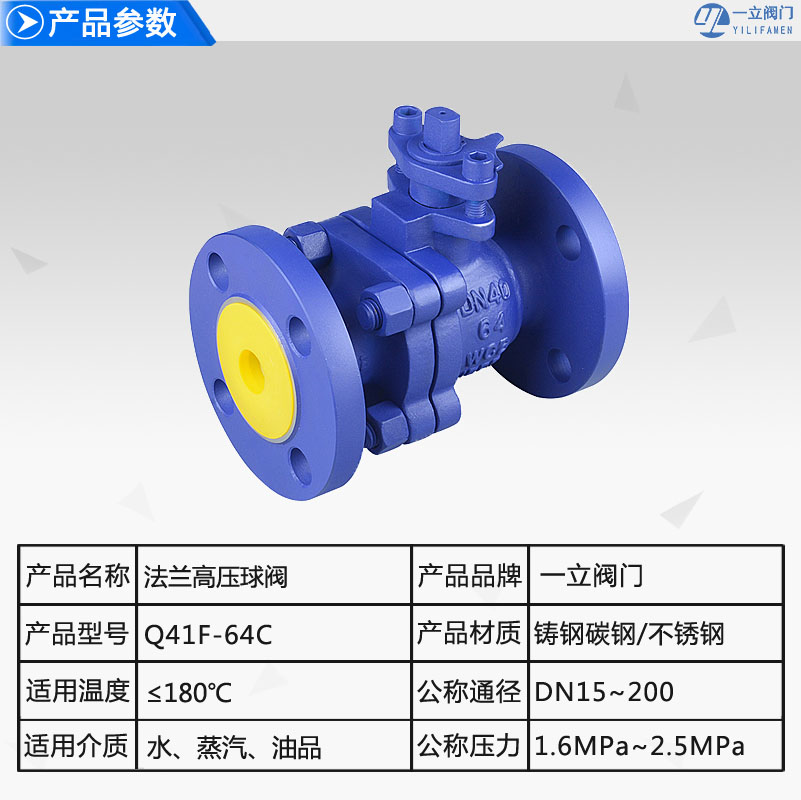

性能参数:

型号

Q41F-16C
Q41F-25C

Q41F-16P
Q41F-25P

工作压力(MPa)

1.6~2.5

适用温度(℃)

≤180

适用介质

水、蒸汽、油品

弱腐蚀性介质

材料

阀体、阀盖

碳素钢铸钢

铬镍系不锈钢

球体、阀杆

铬/铬镍/铬镍钼系不锈钢

铬镍系不锈钢

密封圈

柔性石墨垫圈/316+柔性石墨垫圈

填料

聚四氟乙烯


PN1.6MPa 主要连接尺寸及重量:

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160


PN2.5MPa 主要连接尺寸及重量:

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175


PN4.0MPa 主要连接尺寸及重量:

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190


PN6.4MPa 主要连接尺寸及重量:

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250


PN10MPa 主要连接尺寸及重量:

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 10 15 18 25 32 46 75

球阀说明书
  1、 范围:本说明书适用于法兰连接端的电动(或气动)球阀。
  2、 组成:由电动(或气动)执行机构(20)与球阀阀体部分组成,其连接靠支架(18)和连接轴(17)。
  3、使用限制
  温度和压力限制
  l 铭牌显示有球阀在最大和最小操作温度下所允许的最大操作压力。
  l 使用PTFE或RTFE材质的阀座和密封件,操作温度应在-290C到 2000C之间。
  l 阀的公称压力等级 (PN),可表明阀在正常温度状态下的最大工作压力。(例如:PN4.0,表明其操作温度在-290C~380C时的最大工作压力为40 Bar(4.0MPa))。
  l 电动或气动执行机构的注意事项参见其相应的说明书。
  4、 安装
  1)、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
  2)、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
  3)、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
  4)、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.
  5)、本类阀应安装在管道的水平方向或垂直方向。
  6)、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
  7)、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
  4、操作和使用
  1)、操作前须确认管路和阀已被冲洗过。
  2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(900)时,阀关断。反向旋转1/4圈(900)时,阀开启。
  3)、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。
  5、 维修
  拥有较长的使用寿命和免维修期,将依赖以下几个因素:正常的工作条件、保持和谐的温度/压力比,以及合理的腐蚀数据
  注意:
    ●球阀在关闭状态下,阀体内部依旧存在受压流体
  ●维修前,解除管线压力并使阀门处于打开位置
  ●维修前,断开电源或气源
  ●维修前,将执行机构与支架脱离
  1)、填料处得再锁紧
  l 若填料涵处有微泄发生,须再锁紧阀杆螺母 (13).
  l 注意不要锁太紧,通常再锁1/4圈~1圈,泄露即会停止。
  2)、更换阀座和密封件.
  A)、拆卸
  l 使阀处于半开位置,冲洗、清除阀体内外可能存在的危险物质.
  l 关闭球阀,拆掉两边法兰上的连接螺栓和螺母,然后将阀由管线上完全移除。
  l 依序拆卸驱动装置-执行机构(20)、连接支架(18)、、防松垫圈(14)、阀杆螺母(13)、蝶形弹片(12)、格南(11) 、耐磨片(10)、阀杆填料(9)
  l 拆卸体盖连接螺栓(5)和螺母,将阀盖与阀体分离,并拿掉阀盖垫圈(16)。
  l 确认阀球(3)在“关断”位置,这可以将其较容易的从阀体拿出,随后取出阀座。
  l 由阀体中孔向下轻推阀杆(6)直到完全取出,然后取出O型圈(8)及阀杆下填料(7)
  注意:请谨慎操作,以避免擦伤阀杆表面及阀体填料函密封部位
  B)、重新组装
  l 清洗和检查拆下零件,强烈推荐用备用零件包更换其阀座及阀盖垫圈等密封件
  l 按拆卸的相反顺序进行组装。
  l 用规定的扭矩,交叉锁紧法兰连接螺栓(5)。
  l 用规定的扭矩,锁紧阀杆螺母(13)
  l 安装执行机构后,输入相应的信号通过旋转阀杆带动阀芯旋转,使阀门至打开和关闭位置。
  l 如有可能,请在回装管道前,按相关标准对阀进行压力密封测试和性能测试。

咨询:Q41F-64C 法兰高压球阀
