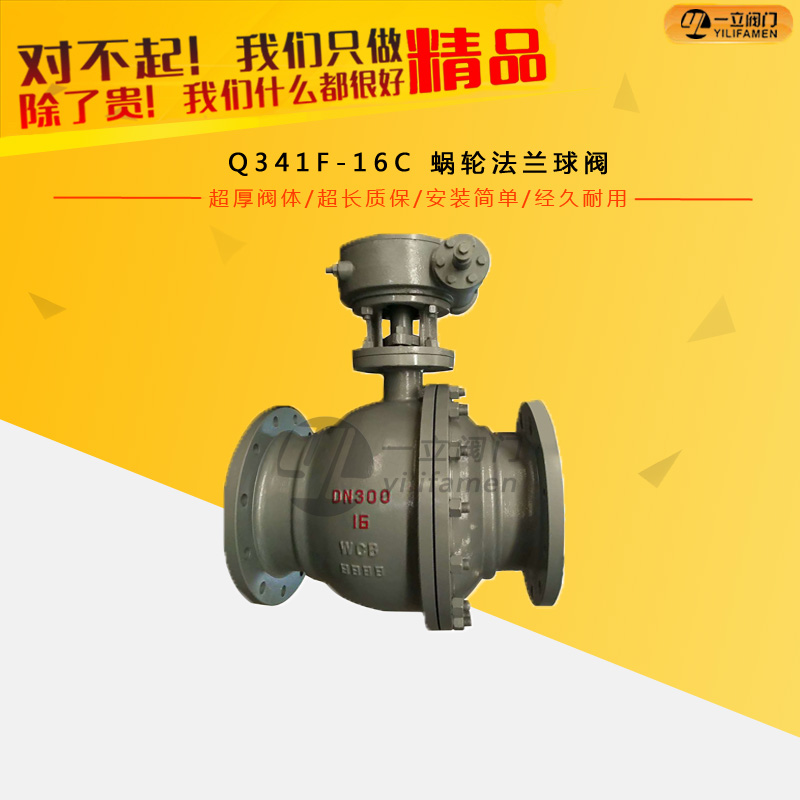

Q341F-16C 蜗轮法兰球阀

  • 蜗轮球阀产品概述: 蜗轮球阀在管路中主要用来做切断、分配和改变介质的流动方向。 球阀是近年来被广泛采用的一种新型阀门,它具有以下优点: 1. 流体阻力小,其阻力系数与同
  • 咨询热线:0577-67313796
  • 产品详情


蜗轮球阀产品概述:

蜗轮球阀在管路中主要用来做切断、分配和改变介质的流动方向。蜗轮球阀是一种重要的阀类,在石油化工、长输管线等领域有应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。在阀门中,球阀的流动阻力较小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质流损较小。球阀旋转90°可全关全开,启闭快。与相同规格的闸阀、截止阀比较、球阀体积较小、重量较轻,便于管道安装。

球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:

1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

产品特点:

1、流体阻力小,全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

技术规范:

设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

对焊端

GB/T12224

ANSI B16.25

试验和检验

GB/T9092

AP16D

AP1598



设计标准:

设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79
检验按JB/T9092

试验项目

壳体试验

密封试验

上密封试验

气密封试验

介质

单位

MPa

MPa

MPa

MPa

公称压力PN(MPa)

1.6

2.4

1 8

1 8

0.5-0.7

2.5

3.8

2.8

2.8

4.0

6.0

4.4

4.4

6.4

9.6

7.0

7.0

10.0

15.0

11.0

11.0

16.0

24.0

18.0

18.0



主要零件材料:

名称

材料

阀体 /阀盖

CF8

CF3

CF8M

CF3M

WCB

LCB

WC6

WC9

C5

球体

CF8

CF3

CF8M

CF3M

WCB HCr

CF8

CF8

CF8

CF8

阀杆

F304

F304L

F316

F316L

2C13

F304

F304

F304

F304

阀座

PTFE/PPL

填料 /垫片

PTFE/PPL

石墨

螺栓

不锈钢

35CrMoA

螺母

不锈钢

45、35CrMoA

涡轮

铸铁



主要外形及连接尺寸:

公称通径 15 20 25 40 50 65 80 100 125 150 200
d1 13 19 25 38 64 64 76 102 127 152 203
L 108 117 127 165 191 191 203 229 356 394 457


1.6MPa主要连接尺寸:

型号

公称通径 DN(mm)

尺寸(mm)

L

D

D1

D2

b-f

z-Φd

H

W

PN16

15

130

95

65

45

14-2

4-Φ14

65

115

20

140

105

75

55

14-2

4-Φ14

75

130

25

150

115

85

65

14-2

4-Φ14

85

150

32

165

135

100

78

16-2

4-Φ18

95

190

40

180

145

110

85

16-3

4-Φ18

105

230

50

200

160

125

100

16-3

4-Φ18

115

240

65

220

180

145

120

18-3

4-Φ18

145

280

80

250

195

160

135

20-3

8-Φ18

160

310

100

280

215

180

155

20-3

8-Φ18

185

330

125

320

245

210

185

22-3

8-Φ18

215

600

150

360

280

240

210

24-3

8-中23

245

800

200

400

335

295

265

26-3

12-Φ23

300

1000

250

450

405

355

320

30-3

12-Φ25

380

1200



2.5MPa主要连接尺寸:

型号

公称通径 DN(mm)

尺寸(mm)

L

D

D1

D2

b-f

z-Φd

H

W

PN25

15

130

95

65

45

14-2

4-Φ14

65

115

20

140

105

75

55

14-2

4-Φ14

75

130

25

150

115

85

65

14-2

4-Φ14

85

150

32

165

135

100

78

16-2

4-Φ18

95

190

40

180

145

110

85

18-3

4-Φ18

105

230

50

200

160

125

100

20-3

4-Φ18

115

240

65

220

180

145

120

22-3

8-Φ18

145

280

80

250

195

160

135

22-3

8-Φ18

160

310

100

280

230

190

160

24-3

8-Φ23

185

330

125

320

270

220

188

28-3

8-Φ25

215

600

150

360

300

250

218

30-3

8-Φ25

245

800

200

400

360

310

278

34-3

12-Φ25

300

1000

250

450

425

370

332

36-3

12-Φ30

380

1200



4.0MPa主要连接尺寸:

型号

公称通径 DN(mm)

尺寸 (mm)

L

D

D1

D2

D6

b-f

z-Φd

H

W

PN40

15

130

95

65

45

40

16-2

4-Φ14

70

115

20

140

105

75

55

51

16-2

4-Φ14

80

130

25

150

115

85

65

58

16-2

4-Φ14

90

150

32

180

135

100

78

66

18-3

4-Φ18

100

190

40

200

145

110

85

76

18-3

4-Φ18

110

230

50

220

160

125

100

88

20-3

4-Φ18

120

240

65

250

180

145

120

110

22-3

8-Φ18

150

280

80

280

195

160

135

121

22-3

8-Φ18

170

310

100

320

230

190

160

150

24-3

8-Φ23

190

330

125

360

270

220

188

176

28-3

8-Φ25

220

600

150

400

300

250

218

204

30-3

8-Φ25

250

800

200

550

375

320

282

260

38-3

12-Φ30

390

1200



6.4MPa主要连接尺寸:

型号 Type

公称通径 DN(mm)

尺寸(mm)

L

D

D1

D2

D6

b-f

z-Φd

H

W

PN64

15

140

105

75

55

40

18-2

4-Φ14

75

115

20

160

125

90

68

51

20-2

4-Φ18

85

130

25

180

135

100

78

58

22-2

4-Φ18

95

150

32

200

150

110

82

66

24-2

4-Φ23

105

190

40

220

165

125

95

76

24-3

4-Φ23

120

230

50

250

175

135

105

88

26-3

4-Φ23

130

240

65

280

200

160

130

110

28-3

8-Φ23

160

280

80

320

210

170

140

121

30-3

8-Φ23

180

310

100

360

250

200

168

150

32-3

8-Φ25

200

330

125

381

295

240

202

176

36-3

8-Φ30

230

600

150

403

340

280

240

204

38-3

8-Φ34

260

800

200

502

405

345

300

260

44-3

12-Φ34

400

1200


咨询:Q341F-16C 蜗轮法兰球阀
