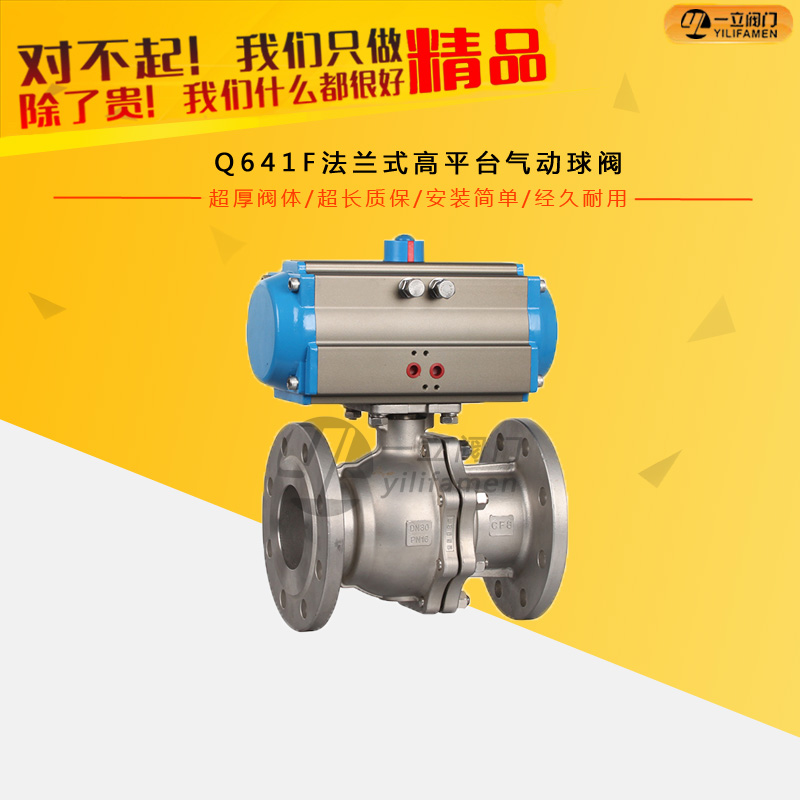

产品简介：
Q641F气动高平台球阀、气动高平台防火型球阀，密封性能优良，流量系数大，流阻系数小，结构简单，使用寿命长；气动执行器具有极好的防腐性外壳，可视的位置指针显示，外型设计轻巧，免维护。执行器机械摩擦在Ra0.4～0.6之间，确保摩擦减到zui小值，保证执行器的zui长寿命。光滑的各组成部分保证了低摩擦率，以避免金属和金属间摩擦延长执行器的工作寿命。每台执行器在出厂都经过100%旋转和密封测试，使用寿命达到100万次以上。
采用脱蜡精密铸造，防火结构设计，独特的高平台计便于安装执行器；阀杆与阀体之间具有防静电装置、阀杆具有防爆出装置，钢球上有压力平衡孔；双层阀杆填料及两片碟形弹片装置，阀杆泄漏符合德国TUV TA-LUFT的测试要求，阀体具有清洁阀腔的装置。
产品优点：
1，流体阻力小、球阀是所有阀类中流体阻力zui小的一种，即使是缩径球阀，其流体阻力也相当小。
2，止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3，阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4，阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5，由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6，下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是一种新型阀门，它具有以下优点：
1.流体阻力小，其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
5. 因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的性。
6.相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置。
7.气动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。
性能规范：
|
公称通径mm |
DN15-DN300 |
|
材料代号 |
C |
P |
R |
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
密封圈 |
增强聚四氟乙烯对位聚苯 |
|
填料 |
聚四氟乙烯柔性石墨 |
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸类 |
醋酸类 |
|
适用温度 |
-28℃- 300℃ |
|
执行器 |
型号 |
DA/SR系列、GTD/GTE系列、QGSY系列等 |
|
气源压力 |
0.4-0.7MPa |
