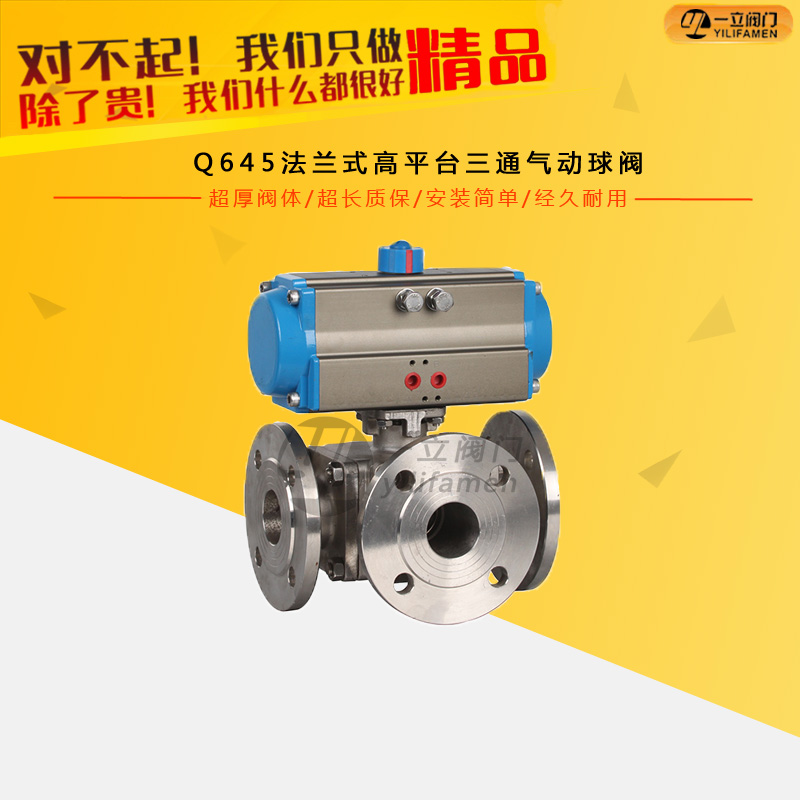

Q645法兰式高平台三通气动球阀

一、Q644/Q645气动三通球阀简介： 1、Q644/Q645气动三通球阀在结构上采用一体化结构，四面阀座的密封型式，法兰联接，可靠性高，设计实现了轻量化 2、三通球阀使用寿命长，流通能力大

Q644/Q645气动三通球阀简介：

1、Q644/Q645气动三通球阀在结构上采用一体化结构，四面阀座的密封型式，法兰联接，可靠性高，设计实现了轻量化

2、三通球阀使用寿命长，流通能力大，阻力小

3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态

球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门。

Q644/Q645气动三通球阀优点：

1．流体阻力小，其阻力系数与同长度的管段相等。

2．结构简单、体积小、重量轻。

3．紧密可靠、密封性好，在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

产品特点：

※ 实心球芯，用料足。同等规格产品比同行重。

※ 防火，防静电处理，阀杆防爆出装置，保证系统。

※ 高平台设计符合ISO5211标准，可以ISO5211标准执行器，直接连接。互换性好

※ 硅溶胶精密铸造阀体，结构紧密，尺寸精度高。外观精美。

产品参数：

气动执行器	双作用单作用常闭式单作用常开式
附件可选	换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压	AC220V AC110V AC380 DC12V DC24V DC110V
公称通径	DN10-400mm
公称压力	1.6MPa-6.4MPA
适用温度	PTFE:-30~+180℃，PPL：-30～250℃
连接方式	法兰式，螺纹式，焊接式，卡箍快装式
阀体结构	A型
阀体材质	WCB、304、316、316L
阀板材质	WCB、304、316、316L
阀座衬里	PTFE、PPL
适用介质	蒸汽、水液，气体等

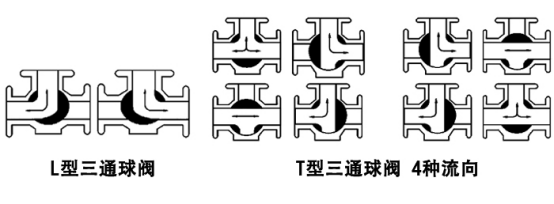

流向示意图：

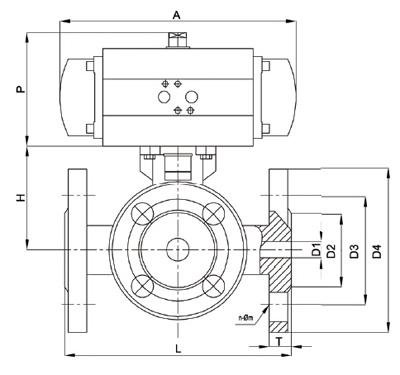

产品外形及尺寸：

Q644/Q645气动三通球阀工作原理：

A、开启过程

1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

B、关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的**几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
