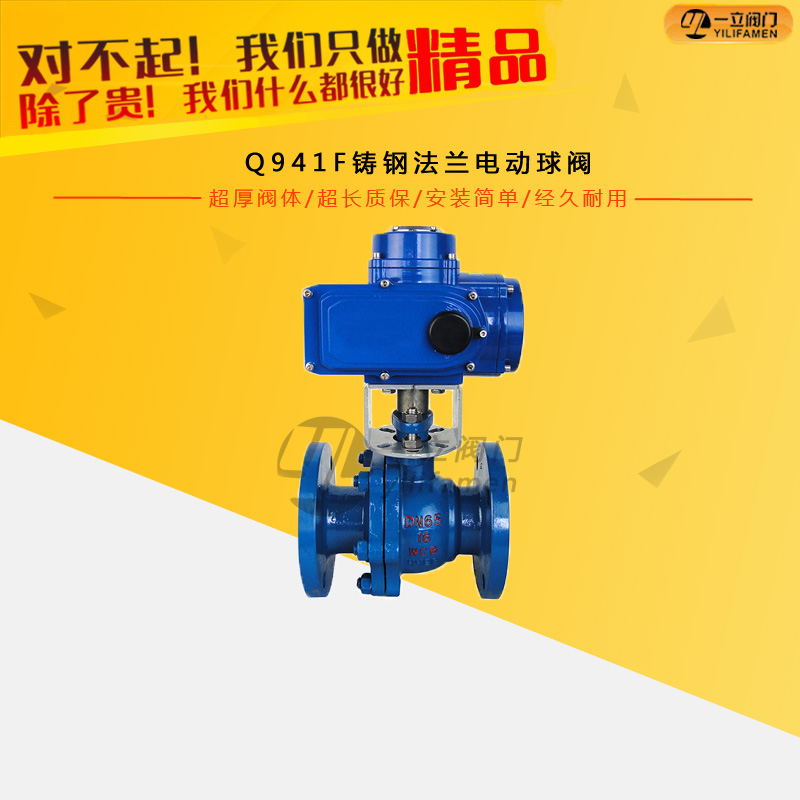

Q941F铸钢法兰电动球阀

一、Q941F电动衬氟球阀概述：电动衬氟球阀由DSR系列电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有

咨询热线：0577-67313796

产品详情

Q941F电动衬氟球阀介绍：

电动衬氟球阀由DSR系列电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性。执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。
Q941F软密封浮动式电动法兰铸钢球阀是一种球体绕垂直于通道轴旋转90°的阀门，其由部分回转阀门电动装置和O型阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

Q941F电动衬氟球阀产品特点：

1、阀门密封结构，设计有工作密封和检修密封，操作力矩小，密封比压适中，密封可靠，动作灵敏，电动控制易于实现自动控制，使用寿命长。

2、球阀的压力温度额定值不仅与壳体材料有关，而且更多地与阀座、填料及垫片等密封件材料有联系。密封件可以是高分子材料、石棉或橡胶，密封件材料的选择取决于阀门所输送的介质成分、工作温度、工作压力和流速。

3、底部安装符合ISO05211标准，低噪音，有自锁功能，防止反转，传动部分稳定可靠。可靠的力矩传感系统可实现过载保护，指示窗使位置指示更清晰。

基本参数：

精小型执行机构技术参数		阀体参数
电源	AC200/220V，50/60Hz	公称通径	DN10～300mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配LQ 802 等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80	DN100-300
环境温度	-30°～60°	可调范围	250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口	PE1/2〞进线线锁		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

主要技术参数：

阀体形式	直通铸造阀
公称通径	DN15～300mm
公称压力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	JIS、ANSI、GB、JB、HG等
连接形式	法兰式、焊接式、螺纹式
阀盖形式	一体式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

主要性能：

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

主要特点及用途：

Q941F型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置CY系列、PSQ、DQW、381等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

性能特点：

该球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。

1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。

2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
