产品介绍：

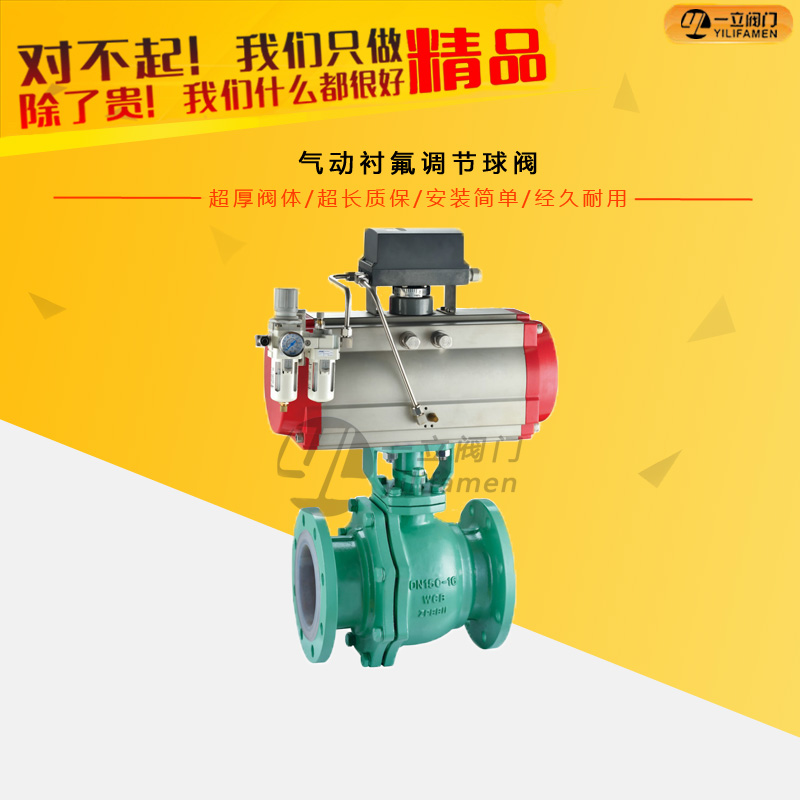

Q641F气动衬氟球阀是一种（球体）绕垂直于通道轴旋转90o的阀门，其由回转型角行程电子式气动执行器和O型阀结构组成。Q641F气动衬氟球阀属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出。Q641F气动衬氟球阀可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
产品特点：
1、流体阻力小，是所有阀类中流体阻力最小的一种。以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动球体0~90o，达到启闭动作或调节动作。
2、是全电子式气动执行机构，采有机电一体化结构。Q641F气动衬氟球阀具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单。Q641F气动衬氟球阀通过输入电流信号或电压信号，改变球芯的旋转角度（0-90o任意角度），实现比例调节动作。
3、球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 Q641F气动衬氟球阀特别适用于要求零泄漏率的场合。
4、有效的降低了球与密封圈之间的磨擦系数，减少了操作力矩。当介质压力较小时，Q641F气动衬氟球阀密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封，当介质压力较大时，Q641F气动衬氟球阀密封圈与球体接触面积也相应增大，故阀座密封圈能承受较大的介质推力而不会损坏，确保可靠密封。
结构原理：
气动衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的，阀恋和阀体内侧全部采用氟塑料制成，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，是专门为控制各种强腐蚀性介质的启闭而进行设计的球阀，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
主要性能规范：
|
试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
|
气密试验 |
0.4～0.7MPa |
工作原理：
衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的，阀恋和阀体内侧全部采用氟塑料制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
安装指导：
1、气动衬氟球阀安装前的准备：
(1)管路气动衬氟球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受管路气动衬氟球阀的重量，否则管道上必须配有适当的支撑。
(2)把衬氟阀门前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。
(3)核对管路气动衬氟球阀的标志，查明管路气动球阀完好无损。将阀全开全闭数次证实其工作正常。
(4)拆去管路气动衬氟球阀两端连接法兰上的保护件。
(5)检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。
2、气动衬氟球阀安装：
(1)把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的衬氟球阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的管路气动衬氟球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。
(2)阀门法兰与管线法兰间按管路设计要求装上密封垫。
(3)法兰上的螺栓需对称、逐次、均匀拧紧。
(4)连接气动管线(采用气动驱动器时)。
3、气动衬氟球阀安装后的检查：
(1)操作驱动器启、闭管路气动衬氟球阀数次，应灵活无滞涩，证实其工作正常。
(2)按管路设计要求对管道与管路气动球阀间的法兰结合面进行密封性能检查。
