气动衬氟三通球阀

气动衬氟三通球阀产品概述: 衬氟三通换向球阀是由角行程活塞式气动执行器及三通球阀组成，是一种旋转类切断、调节阀门，具有关闭严密、结构紧凑、重量轻、维修方便等优点。在

咨询热线：0577-67313796

产品详情

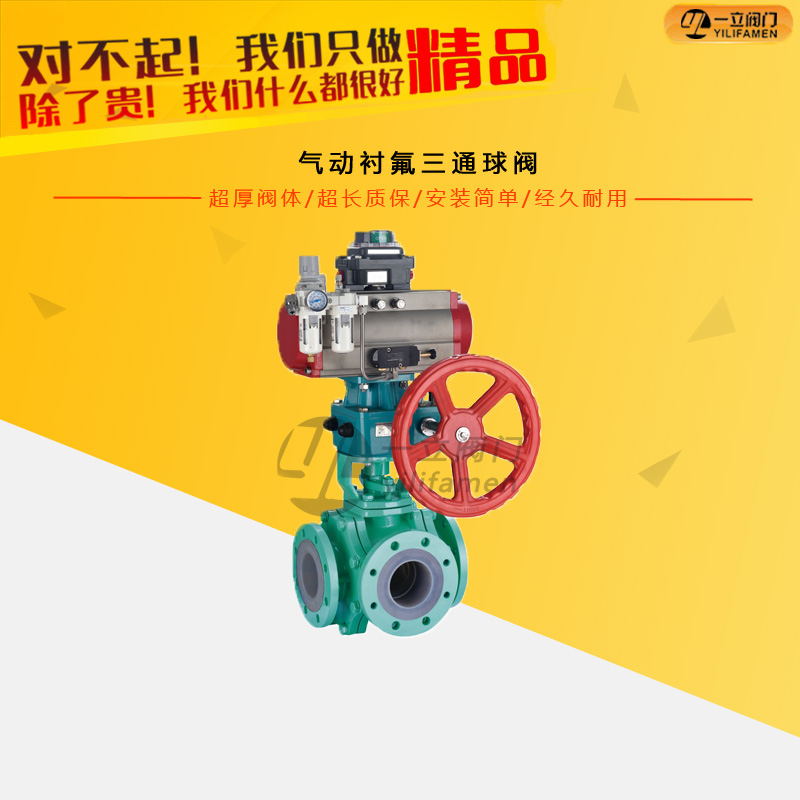

气动衬氟三通球阀

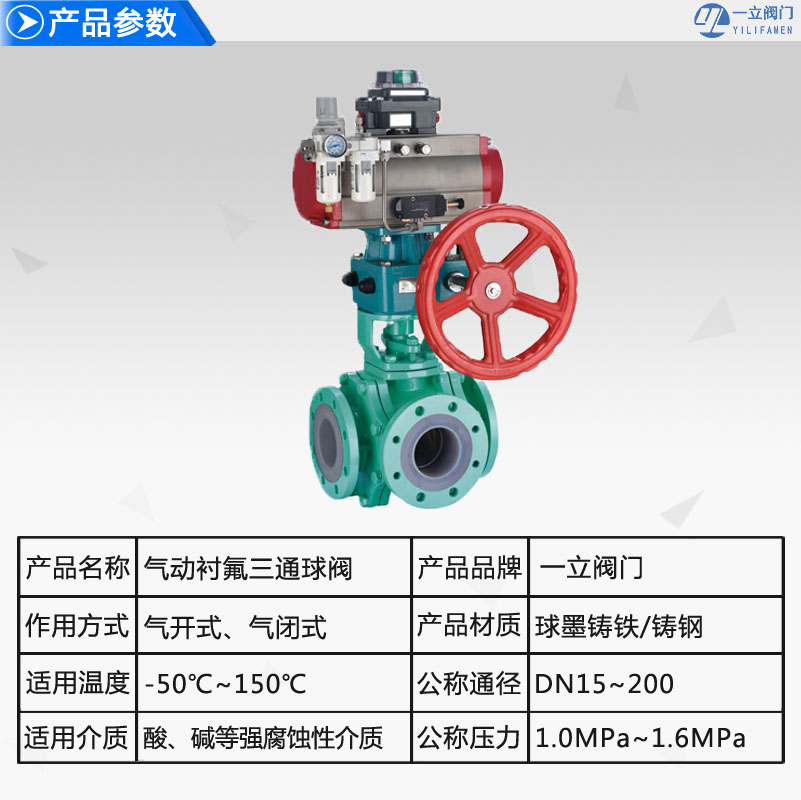

产品概述:

衬氟三通换向球阀是由角行程活塞式气动执行器及三通球阀组成，是一种旋转类切断、调节阀门，具有关闭严密、结构紧凑、重量轻、维修方便等优点。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙烯 (F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙稀(PFA)等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触，故密封性能好。该阀可配以阀门定位器输入控制信号(4-20mADC或1-5V DC)气源即可控制运转，亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。两阀座密封三通换向球阀具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。四阀座密封三通换向球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。广泛应用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

产品特点:

1. 耐腐蚀：几乎能耐所有介质(包括浓硝酸和王水)的腐蚀；

2. 流通能力大，且介质流向不受限制；

3. 密封性能好、泄漏量小：密封阀座采用聚四氟乙烯，具有可靠的密封性和自润滑性，泄漏量低；

4. 除适用于一般的气、液体外，更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质；

5. 结构简单，维修方便；

6. 配多弹簧的齿轮齿条气动执行机构，以及角行程的电动执行机构，方便各种环境适用，是目前用量相当大的控制和切断系统。

控制方式：

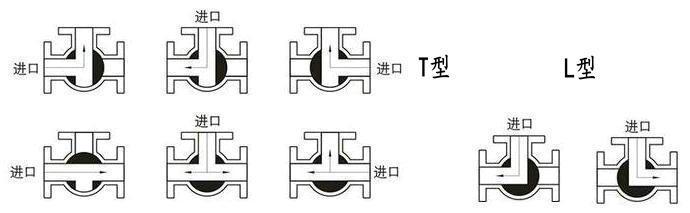

气动三通球阀分L型和T型，介质流通方向见下图。气动三通L型球阀适用于介质流向的切换，能使相互垂直的两个通道连通:气动三通T型球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。

流向图：

结构图及尺寸：

PN1.6MPa尺寸：

DN	L	D	D1	D2		Z-φd
15	108	95	65	45	14	4-φ14
20	117	105	75	55	14	4-φ14
25	127	115	85	65	14	4-φ14
32	140	135	100	78	16	4-φ18
40	165	145	110	85	16	8-φ18
50	178	160	125	100	16	8-φ18
65	191	180	145	120	18	8-φ18
80	203	195	160	135	20	8-φ18
100	229	215	180	155	20	8-φ18
125	356	245	210	185	22	8-φ18
150	394	280	240	210	24	8-φ23
200	457	335	295	265	26	12-φ23

PN2.5MPa尺寸：

DN	L	D	D1	D2		Z-φd
15	130	95	65	45	16	4-φ14
20	140	105	75	55	16	4-φ14
25	150	115	85	65	16	4-φ14
32	165	135	100	78	18	4-φ18
40	180	145	110	85	18	4-φ18
50	200	160	125	100	20	4-φ18
65	220	180	145	120	22	8-φ18
80	250	195	160	135	22	8-φ18
100	280	230	190	160	24	8-φ23
125	320	270	220	188	28	8-φ25
150	360	300	250	218	30	8-φ25
200	400	360	310	278	34	12-φ25

PN4.0MPa尺寸：

DN	L	D	D1	D2		Z-φd
15	130	95	65	45	16	4-φ14
20	140	105	75	55	16	4-φ14
25	150	115	85	65	16	4-φ14
32	180	135	100	78	18	4-φ18
40	200	145	110	85	18	4-φ18
50	220	160	125	100	20	4-φ18
65	250	180	145	120	22	8-φ18
80	280	195	160	135	22	8-φ18
100	320	230	190	160	24	8-φ23
125	360	270	220	188	28	8-φ25
150	400	300	250	218	30	8-φ25
200	500	375	320	282	38	12-φ25
