产品简介：
衬氟球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。
衬氟球阀概述：
衬氟球阀，由气动活塞式执行机构和O型衬氟球阀组成。
阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。
主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。广泛应用于食品、环保、轻工、石油、造纸、化工、轻纺、电力等行业的自动调节与远程控制系统中。
基本参数：
产 品 名： 衬氟球阀
型 式： 衬氟法兰球阀
公称通径： 15～400mm
公称压力： PN1.0、1.6Mpa
法兰标准： JB/T79.1-94、79.2-94等
材 料： ZG230-450衬F46
上 阀 盖：与阀体一起铸造
工作温度：-40～+180℃
压盖型式：螺栓压紧式
填 料：聚四氟乙烯填料
按驱动方式分类：
衬氟球阀按驱动方式有手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀等。
特点及用途：
1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，适用于任何强腐蚀性化学介质；
2.采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便便于管路系统在通球扫线和管路维护。
衬氟球阀为控制各种强腐蚀性介质的启闭而进行的专业设计，广泛使用于石油，化工，染化，农药，制酸制碱等行业，是防腐阀门最理想的选择。
衬氟球阀作用型式：
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
结构特点：
衬氟球阀门结构为全通径浮动球式（二段式）和全通径固定球式（三段式）（小口径为两片式，大口径为三片式），主要用于截断或接通管路中的腐蚀性介质，并可用于流体的调节与控制，与其它阀类相比，有如下特点：
1.流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。
2.开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作。
3.采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。
4.可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。
5.球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。

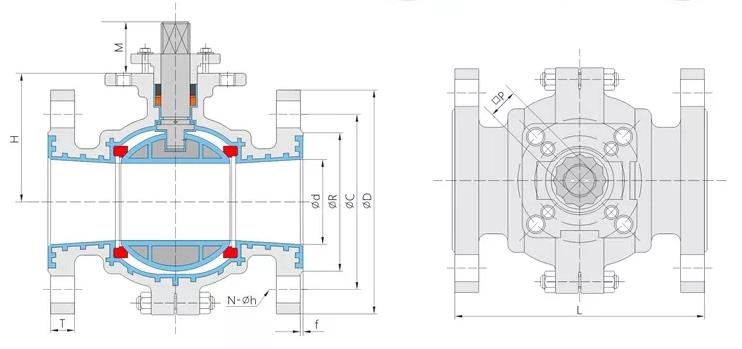

结构图：
连接尺寸表：
衬氟球阀内组件：
阀芯型式：球型阀芯
阀芯材料：2Cr13衬F46
流量特性：近似等百分比
额定行程：全开90°
衬里材料：
衬氟球阀主要衬里材料——氟塑料
使用温度：0-55
特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接及粘合，价格较低。
聚四氯乙烯 PTFE(F4)
使用介质：强酸，强碱，强氧化剂等。
使用温度：-200~180
特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。
聚烯烃：PO
适用介质： 各种浓度的酸碱盐及某些有机溶剂。
使用温度：-58~80
特点：是世界最理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。
可溶性聚四氟乙烯PFA
使用介质：使用介质：强酸，强碱，强氧化剂等。
使用温度：-50-180
特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的自润滑材料，但机械性能较低，流动性差，热膨胀大。性能优于F4，颜色透明偏白色 。
