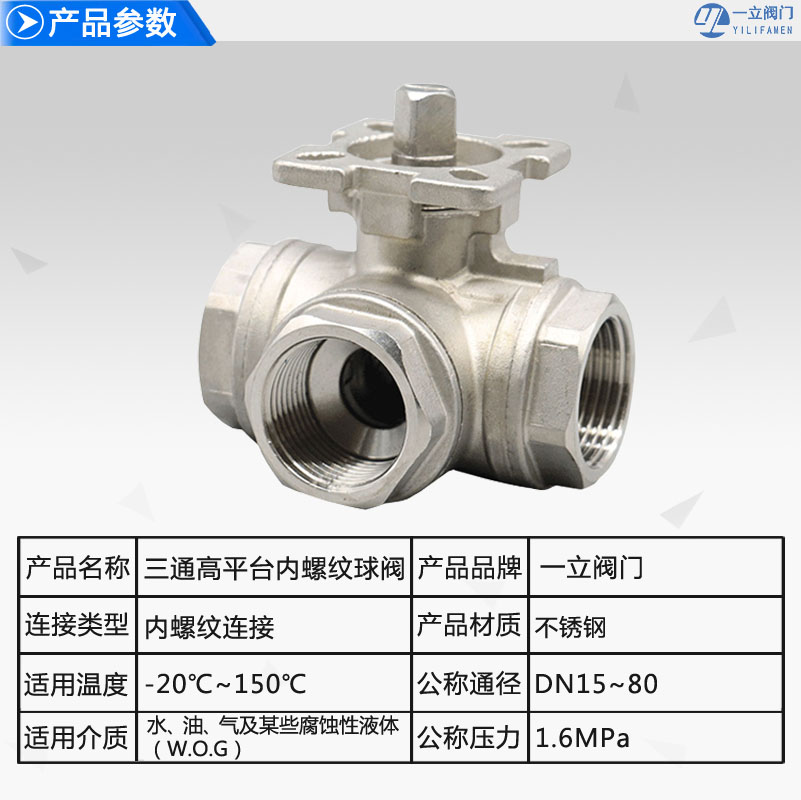

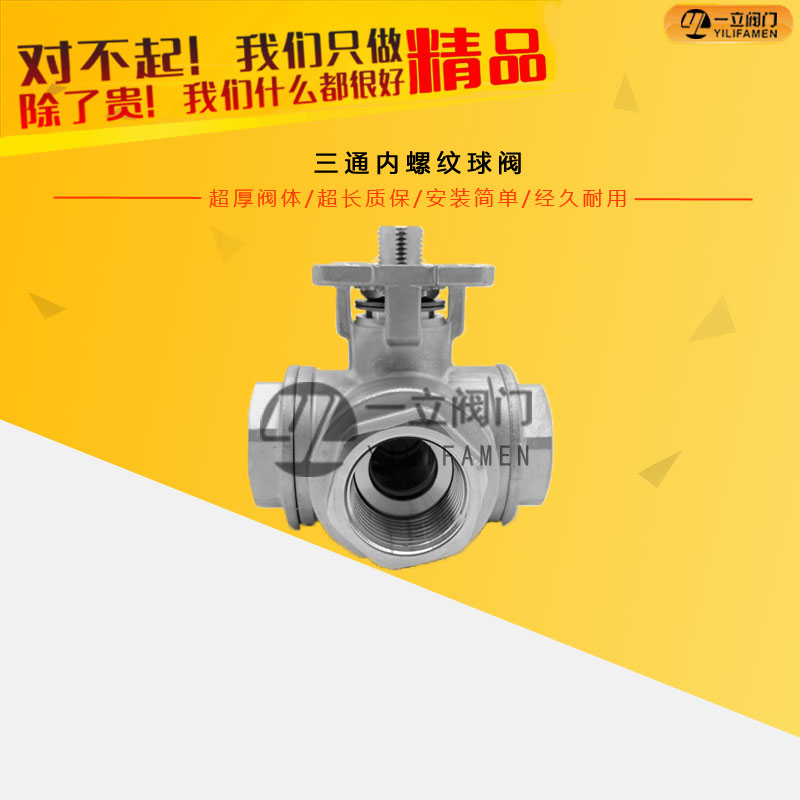

三通内螺纹球阀

产品介绍：内螺纹三通球阀分为L形和T形，L形（Q14F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q15F）三通球阀用于介质分流、合流及流向切换。T形三通可以

咨询热线：0577-67313796

产品详情

产品介绍：

内螺纹三通球阀分为L形和T形，L形（Q14F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q15F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
三通球阀结构紧凑，密封可靠，结构简单，方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和，适用于水、溶剂、酸和天然气等一般工作介质，用于截断或接通管路中的介质，亦可用用于流体的调节与控制。

技术参数：

序号	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	球	不锈钢CF8M/CF8
4	球垫	聚四氟乙烯/PTFE
5	阀杆	不锈钢CF8M/CF8
6	填料	聚四氟乙烯/PTFE
7	中口	聚四氟乙烯/PTFE
8	大薄片	聚四氟乙烯/PTFE
9	压盖螺母	不锈钢CF8M/CF8
10	手柄	不锈钢CF8M/CF8
11	流向指示牌	ALUMINUM
12	华司	不锈钢/CF8
13	螺帽	不锈钢/CF8
14	锁定装置	不锈钢/CF8
15	皮套	塑料
16	盲盖	不锈钢/CF8M/CF8

三通内螺纹球阀安装尺寸：

SIZE	d	L	H	D1	B	W1	W2	h	重量WT（g）
1/2″	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4″	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1″	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
11/4″	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
11/2″	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2″	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

手动三通T型球阀：

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT（g）
1/2″	12.7	75	59	126	71.0	335	375	22.4	35.0	10-24UNC	550
3/4″	16	85	64	126	81.5	390	425	22.4	35.0	10-24UNC	725
1″	20	100	80	145	102.0	505	515	22.4	35.0	10-24UNC	1000
11/4″	25	115	90	145	108.5	510	575	25.4	38.1	10-24UNC	2000
11/2″	32	125	96	204	121.0	580	630	25.4	38.1	1/4-20UNC	3000
2″	38.1	148	106	204	138.5	655	730	25.4	38.1	1/4-20UNC	4650

密封性能：

1.密封圈是合金钢堆焊，所以硬密封球阀在开关时不会产生太大的磨损。（它的硬度系数为65-70）：

2.密封性能好；由于硬密封球阀的密封是采用人工研磨，直到阀芯与密封圈完全吻合才能使用。所以他的密封性能是可靠的。

3.开关轻；由于硬密封球阀的密封圈底部采用弹簧使密封圈与阀芯紧紧抱在一起，所以在外界力量超过弹簧的预紧力时开关非常轻。

4.使用寿命长：已广泛应用于石油、化工、发电、造纸、原子能、火箭等各部门，以及人们日常生活中。

工作原理：

Q14F内螺纹三通球阀分L型和T型。L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通。T型气动三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

产品特点：

1、结构紧凑、启闭迅速、流道畅通、流体阻力小。

2、密封性能好：利用四面阀座材料聚四氟弹性变形实现无泄漏密封。

3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。

4、方便：在系统卸压后，无需拆下整个阀体就可进行检查和。
