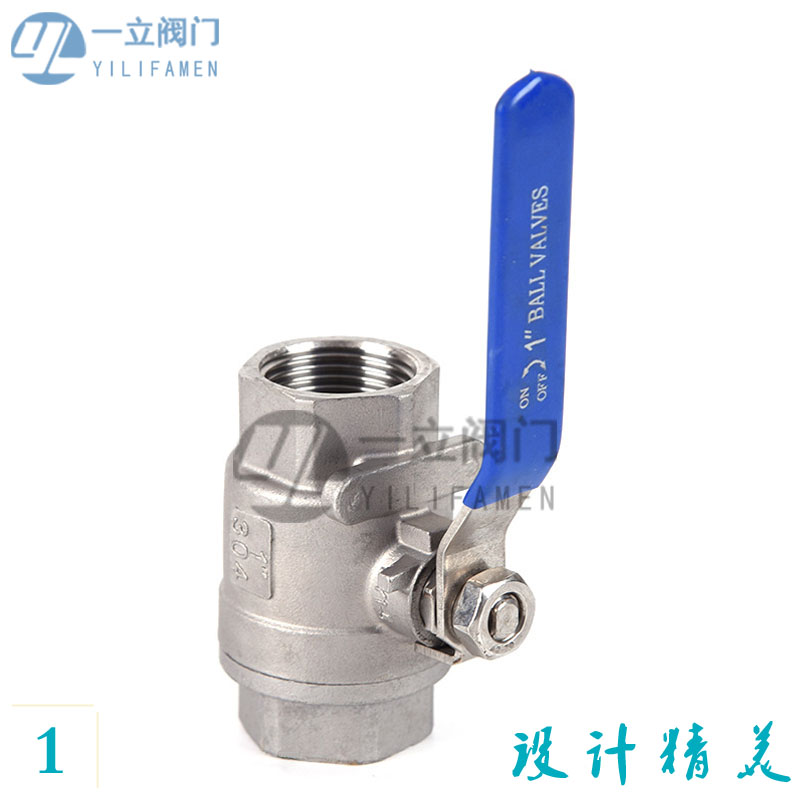

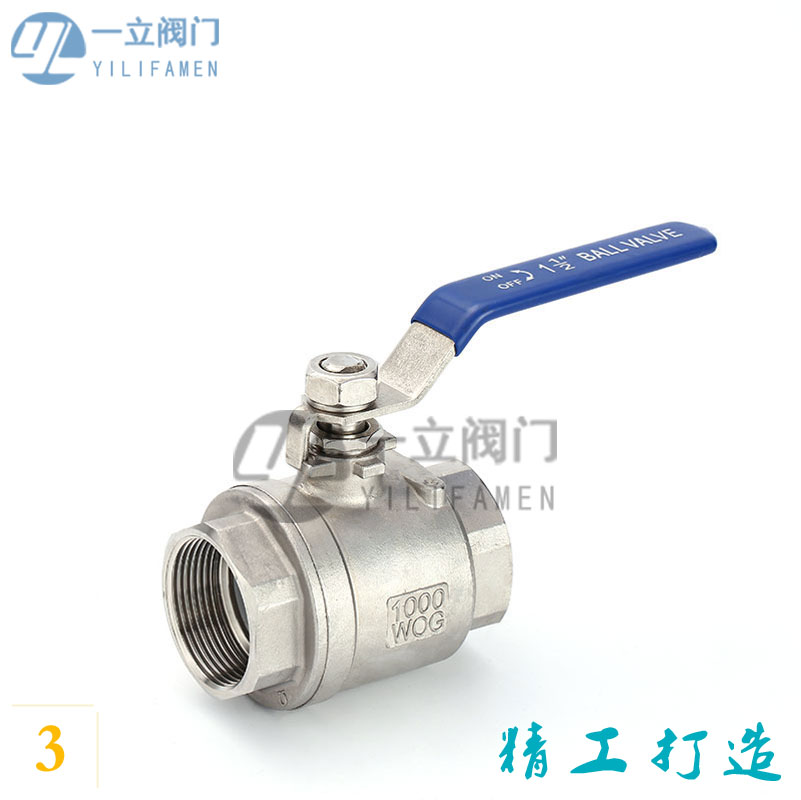

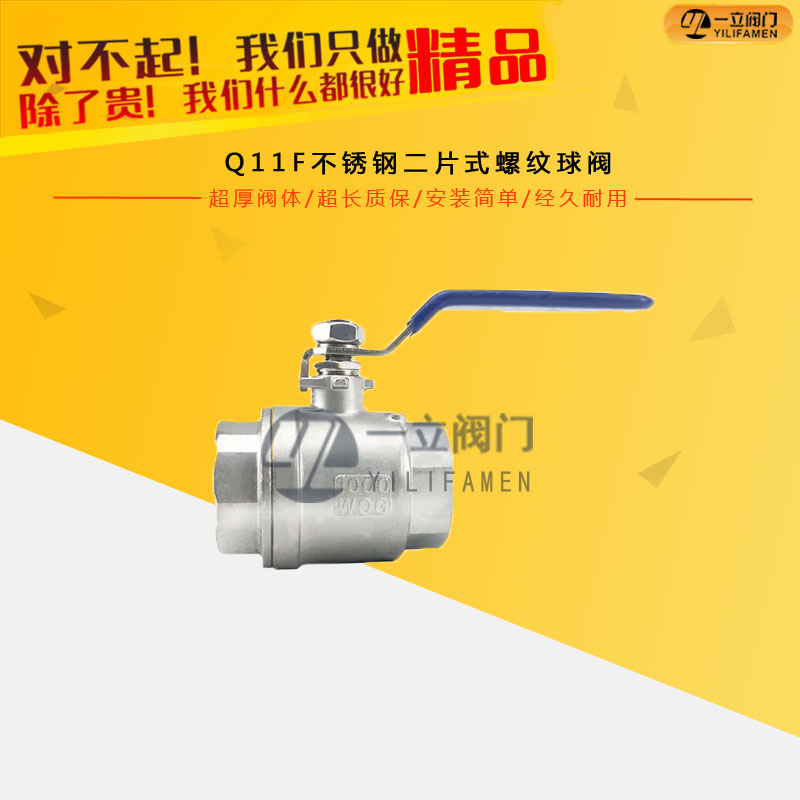

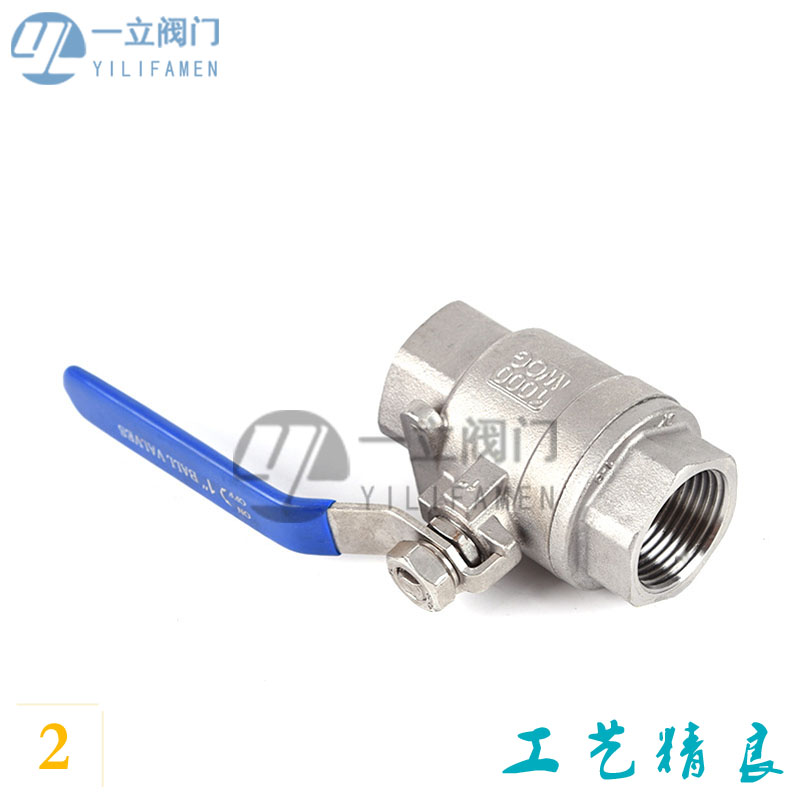

Q11F不锈钢二片式螺纹球阀
- 产品详情： Q11F二片式球阀及对焊连接球阀分为整体式一片式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796

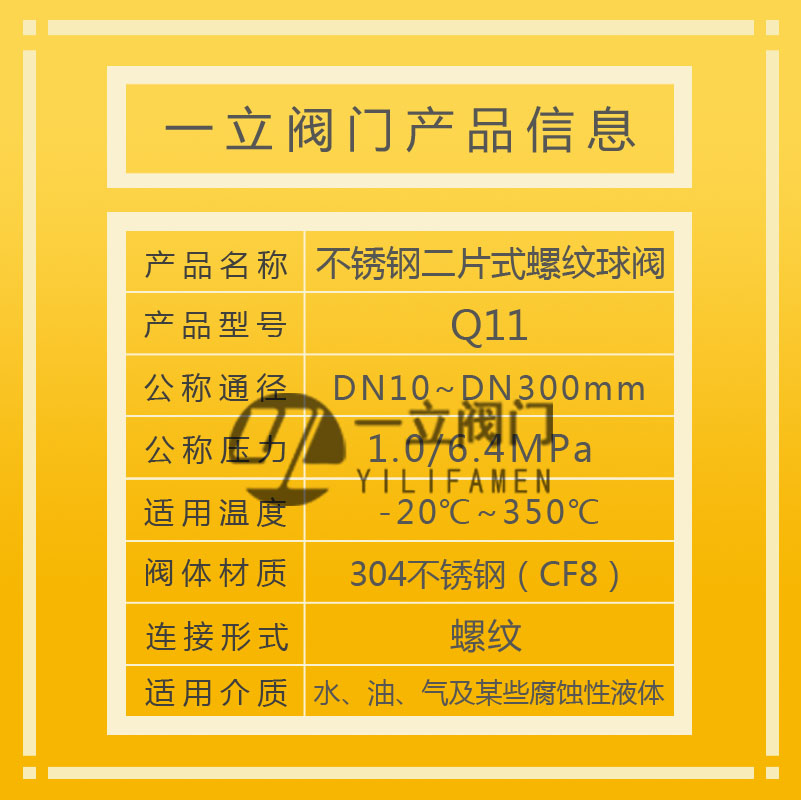

Q11F二片式球阀产品特征：
|
公称压力 |
适用稳定范围 |
适用介质 |
螺纹类型 |
|
1.6-6.4MPa |
-20～232℃～350℃ |
水、油、气及某些腐蚀性液体（W。O。G） |
G。NPT。BSPT。BSP。DI259/2999 |
Q11F两片式球阀主要零件材料：
|
零件名称 |
材质 |
|
|
密封圈 |
聚四氟乙烯PTFE |
碳钢 |
|
球体 |
不锈钢SS316 |
碳钢WCB |
|
密封垫 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢CF8M |
不锈钢SS316 |
|
阀体 |
不锈钢CF8M |
不锈钢CF8M |
|
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
手柄套 |
不锈钢SS304 |
塑料PLASTIC |
|
手柄 |
塑料 |
不锈钢SS304 |
Q11F二片式球阀主要连接尺寸及重量：
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
咨询：Q11F不锈钢二片式螺纹球阀
