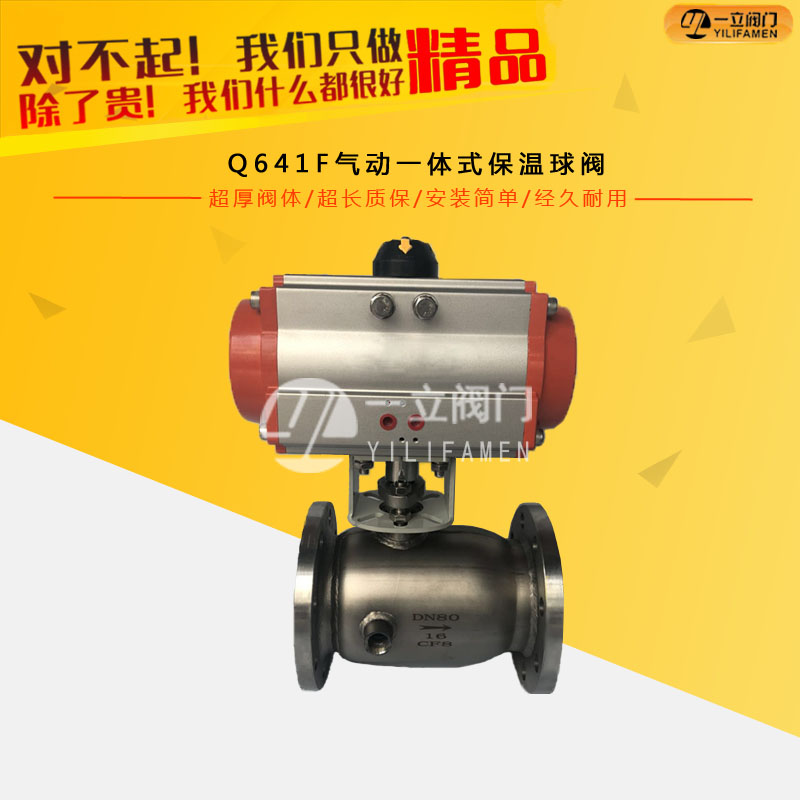

BQ641F气动一体式保温球阀

一、 BQ41F 一体式保温球阀产品特点该产品具有良好的保温保冷特性且阀门的通径与管径*同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统

咨询热线：0577-67313796

产品详情

产品简介：

BQ641F气动夹套（一体式）保温球阀具有良好的保温保冷特性，且阀门的通径与管径致，介质呈直线流动，阻力小，zui适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。可根据用户需要往夹套中注入蒸气、导热油、冷却水、冷气等，使整个阀门升温或降温达到所需要的温度，防止介质结晶。用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

产品特点：

1、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

2、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

3、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

4、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

5、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

6、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

7、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

该产品具有良好的保温保冷特性,且阀门的通径与管径*,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏,密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

技术规范：

设计标准	ASME B 16.34 GB/T 12224
结构长度	ASME B 16.10 GB/T 12221
连接法兰	ASME B 16.5 JB/T 79
驱动方式	手动、电动、气动
试验和检验	JB/T9092 API 598
适用介质	重油、胶类等易凝固介质

主要零件材质表：

序号	零件名称	材质
序号	零件名称	GB	ASTM
1	夹套	25	A105
2	阀座	WCB	A216-WCB
3	阀体	25	A105
4	密封圈	PTFE、对位聚苯
5	球体
6	阀杆	1Cr13	A247-410
7	填料	柔性石墨
8	填料压盖	WCB	A216-WCB

注：系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用.

主要外型及连接尺寸表：

公称通径 (DN)		b	L	D		E	Q	H	W	管螺纹
(mm)	(in)	b	L	(mm)	(in)	E	Q	H	W	P
20	3/4″	19	117	40	11/2″	58.5	147	101	170	G3/4″
25	1″	25	127	50	2″	62.5	156	106	170	G3/4″
40	11/2″	38	165	65	21/2″	63.5	181	125	250	G3/4″
50	2″	51	178	80	3″	68	218	135	250	G3/4″
80	3″	76	229	150	6″	82	275	193	350	G3/4″
100	4″	102	254	200	8″	83	300	265	420	G3/4″
150	6″	152	292	250	10″	95	403	355	1000	G3/4″
200	8″	203	330	300	12″	100	492	410	1300	G3/4″
备注		法兰尺寸请按对应的通径参阅样本《主要外型及连接尺寸表》

公称通径DN	L	L1	H	D	D1	执行器型号
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	仅供参考
15	130	130	182	95	65	ATD-52
20	140	140	186	105	75	ATD-63
25	150	140	208	115	86	ATD-63
32	165	170	212	136	100	ATD-75
40	180	170	269	146	110	ATD-75
50	200	186	295	160	125	ATD-83
65	220	254	306	180	145	ATD-92
80	250	254	329	195	160	ATD-105
100	280	296	384	215/230	180/190	ATD-125
125	320	384	420	245/270	210/220	ATD-140
150	360	501	440	280/300	240/250	ATD-160
200	400	533	506	335/360	295/310	ATD-190

产品使用说明：

维护保养和安装使用注意事项：

1、阀门应整体的存放在通风干燥库房内，严禁栈置或露天存放，阀门通径两端需板堵塞。

2、安装前需仔细检查阀门，并清除阀门内在运输、存放过程中造成的损害。

3、在安装前应注意各部的螺丝受力是否平衡、升降（活动）是否灵活。

4、阀门应安装在无剧烈震动和冲击的地方，以及使用阀门无损害的场地。

5、当出料受堵塞时，可以使用金属杆或硬性工具疏通，要注意使用金属杆或硬性工具不要损害阀瓣和密封圈接触面。

6、应尽量避免酸碱介质交替使用（除中和反应介质），以免缩短寿命。

7、根据介质性能及使用期，应经常检查阀体顶部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。

8、若发现阀门面有损坏时应立即停用，可用专门材料修补患处，或委托有关生产单位生产。
