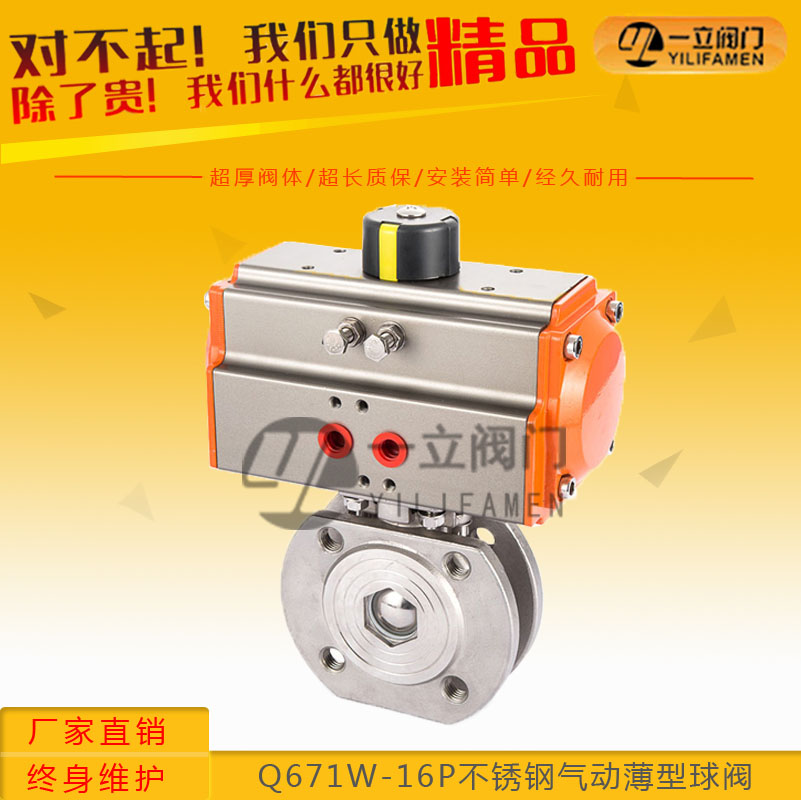

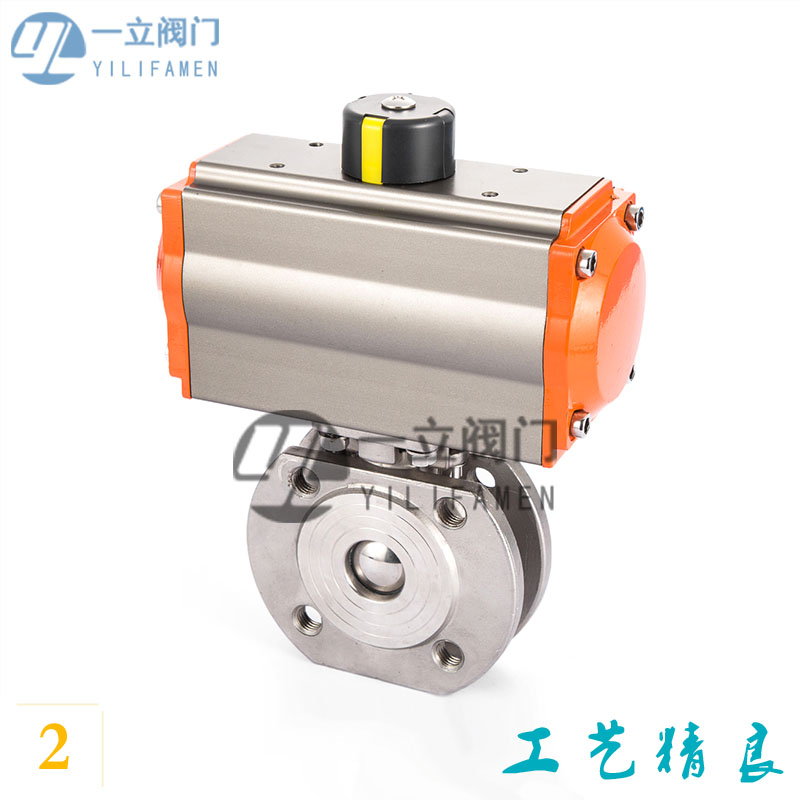

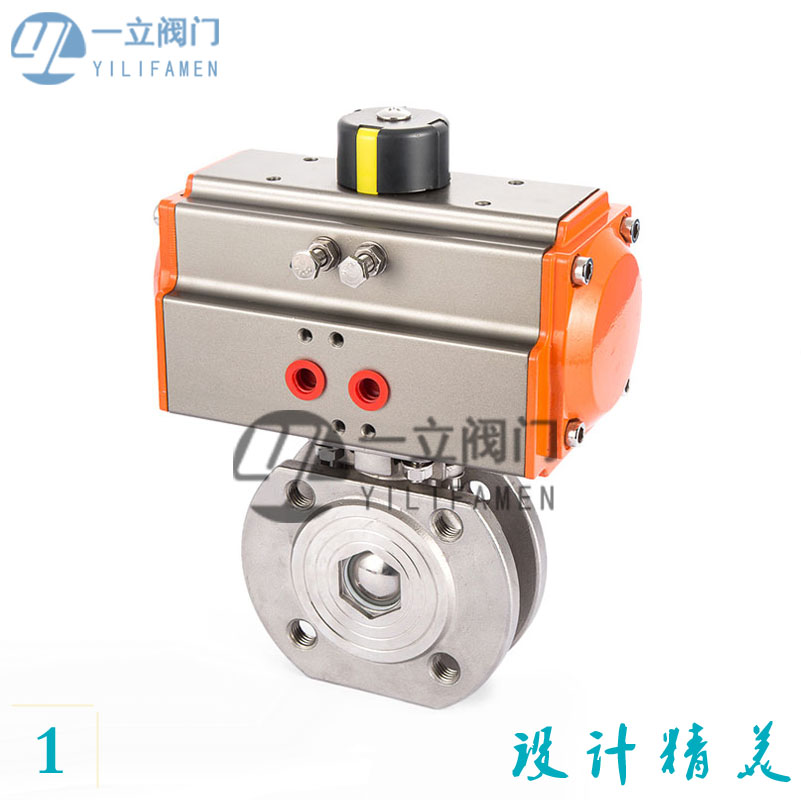

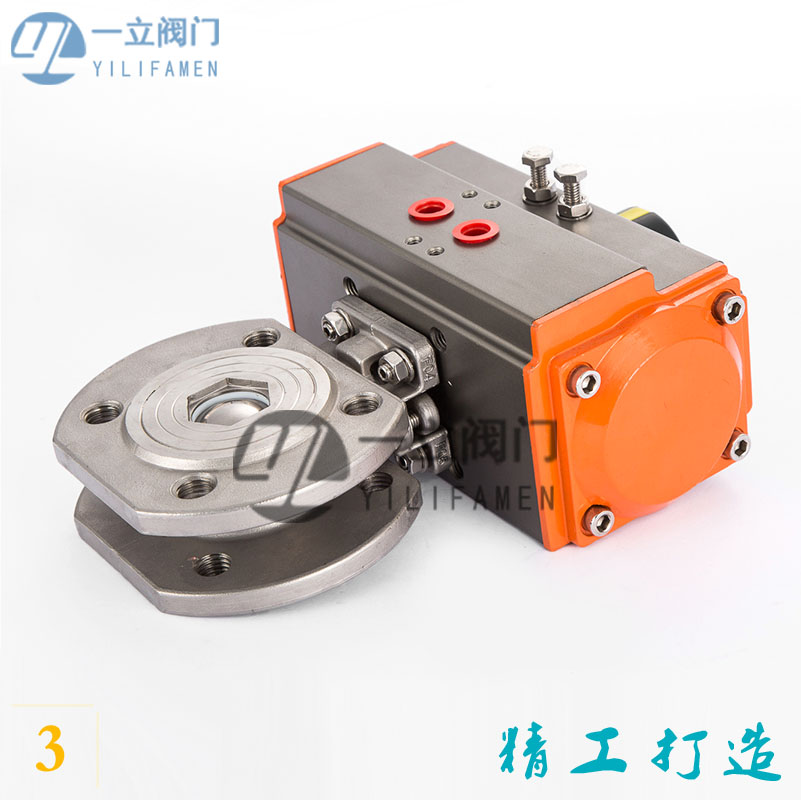

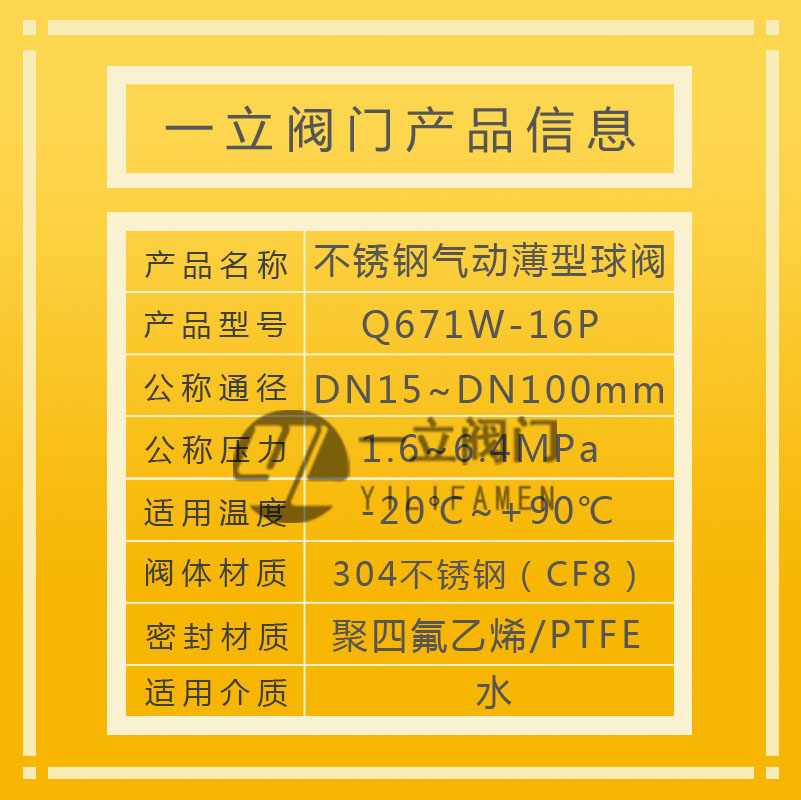

Q671W-16P不锈钢气动薄型球阀
- 概述： Q671F对夹薄型气动球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
概述：
Q671F对夹薄型气动球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
工作原理：
Q671气动球阀由气动双活塞齿轮齿条执行器和超短法兰距球阀组合而成，阀体部分同“1”电动球阀阀体一样。 气动活塞执行机构分有弹簧式和无弹簧式两种。故障下要求阀全开或关闭时配有弹簧式（靠弹簧的恢复张力复位），故障下要求保位时，配无弹簧式。它主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输出轴等零部件组成。对两位开关阀，需配电磁阀以及行程开关等；对比例式调节阀，需配定位器。阀体采用整体式结构。通过精密的加工和装配，球芯由一端装入后，旋紧压环，使两软密封阀座与球芯保持良好的接触和密封。同时，压环内垫也实现良好的密封，使阀门工作的泄漏为零。由于采用整体式结构的阀体，所以该阀实现了超短法兰距，整机重量大大降低，仅为同类普通球阀的50%左右。
产品特点：
1、该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。
2、采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。
3、球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
性能规范：
|
公称通径DN（mm）
|
15-150
|
|||||
|
公称压力PN(MPa)
|
1.6
|
2.5
|
||||
|
公称压力
PS(MPa) |
强度试验
|
2.4
|
3.75
|
|||
|
密封试验
|
1.76
|
2.75
|
||||
|
材料\材料代号
|
C
|
P
|
R
|
|||
|
主 要 零 件 |
阀 体
|
WCB
|
ZG1Cr 18Ni 9Ti
|
ZG0Cr 18Ni 12Mo2Ti
|
||
|
球 体
|
WCB
|
ZG1Cr 18Ni 9Ti
|
ZG0Cr 18Ni 12Mo2Ti
|
|||
|
阀 杆
|
2Cr13
|
1Cr 18Ni 9Ti
|
0Cr 18Ni 12Mo2Ti
|
|||
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
|||||
|
填 料
|
聚四氟乙烯 柔性石墨
|
|||||
|
适 用
工 况 |
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
||
|
适用温度
|
-28℃ - 250℃
|
|||||
|
执行器
|
型 号
|
DA/SR系列、GTD/GTE系列、QGSY系列等
|
||||
|
气源压力
|
0.4-0.7MPa
|
|||||
|
执行标准
|
设计制造
|
结构长度
|
法兰尺寸
|
压力温度
|
试验检验
|
|
|
GB12237
|
GB12221
|
GB9113
|
GB9131
|
GB13927
|
||
产品尺寸表：
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
|
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
|
A |
根据阀门压力大小而定。配置执行器不同，外形尺寸也不相同。可进入气动执行器页面查阅 |
||||||||||
咨询：Q671W-16P不锈钢气动薄型球阀
