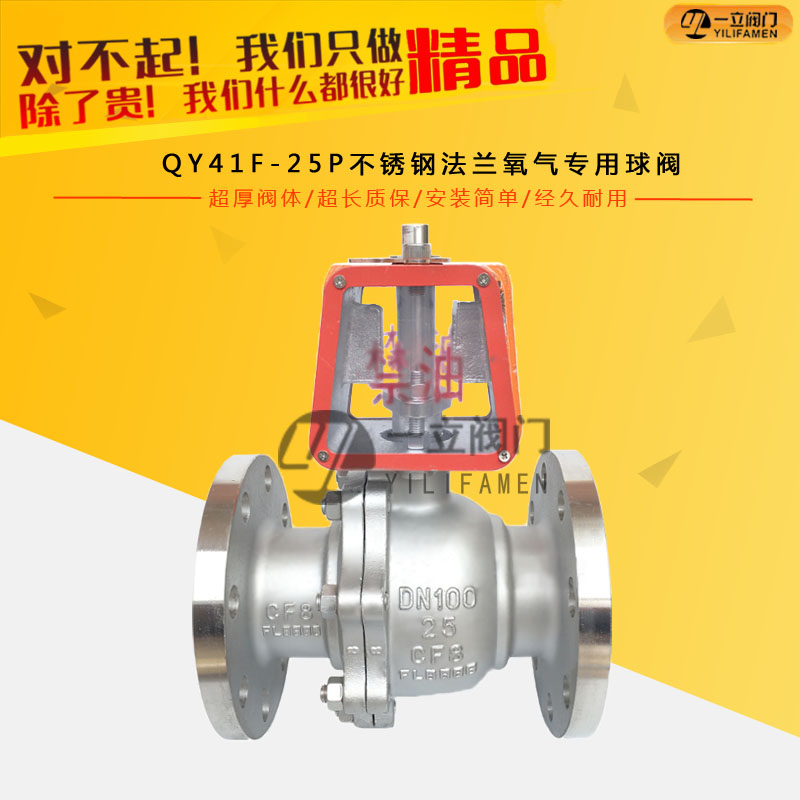

QY41F-25P不锈钢法兰氧气专用球阀

产品概述： QY41F不锈钢氧气球阀，除具有普通球阀的特点以外，还采用了带禁油罩禁油脱脂氧气阀和优良的不锈钢材质制造，又具有耐腐蚀、阻燃性能好、导电性好、传热快等优点，加

咨询热线：0577-67313796

产品详情

产品概述：

QY41F不锈钢氧气球阀，除具有普通球阀的特点以外，还采用了带禁油罩禁油脱脂氧气阀和优良的不锈钢材质制造，又具有耐腐蚀、阻燃性能好、导电性好、传热快等优点，加上结构上的不断更新和精细工艺的保证，使得不锈钢氧气球阀成为氧气管控工程系统中理想的设备。

产品特点：

（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

氧气阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。

QY41F YQ41F氧气球阀在结构上，设计为：氧气球阀阀杆与球心的槽加装弹珠，这样静电才能有效的释放出来；阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。因阀杆是90°转动，不会有油进入阀体里面，现在大多数不需要禁油罩，方面而且经济。

技术参数阀体材质 1Cr18Ni9Ti 公称压力PN（MPa） 2.5 公称通径DN（mm） 15-400 性能描述特点具有密封性能好，操作轻便灵活，，使用寿命长等优点。

压力试验：

公称压力	1.6	2.5	4.0
强度试验	2.4	3.8	6.0
水密封试验	1.8	2.8	4.4
气密封试验	0.4-0.7

主要零件材料：

阀体	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座	聚四氟乙烯PTFE 不锈钢/柔性石墨
填料	聚四氟乙烯PTFE 增强柔性石墨
填料压盖	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度	-29～150（聚四氟乙烯 PTFE） -29～200（加玻纤增强聚四氟乙烯 PTFE+GLASS） -29～300（对位聚笨 PPL）
介质	水蒸汽油品	硝酸类		强氧化介质	醋酸类		尿素类

PN1.6MPa主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	140	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt（Kg）	2.5	3	5	6	7	10	15	19	33	58	93	160

PN2.5MPa主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt（Kg）	-	-	-	-	-	-	-	-	-	-	-	-

PN4.0MP主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt（Kg）	-	-	-	-	-	-	-	-	-	-	-	-

可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
