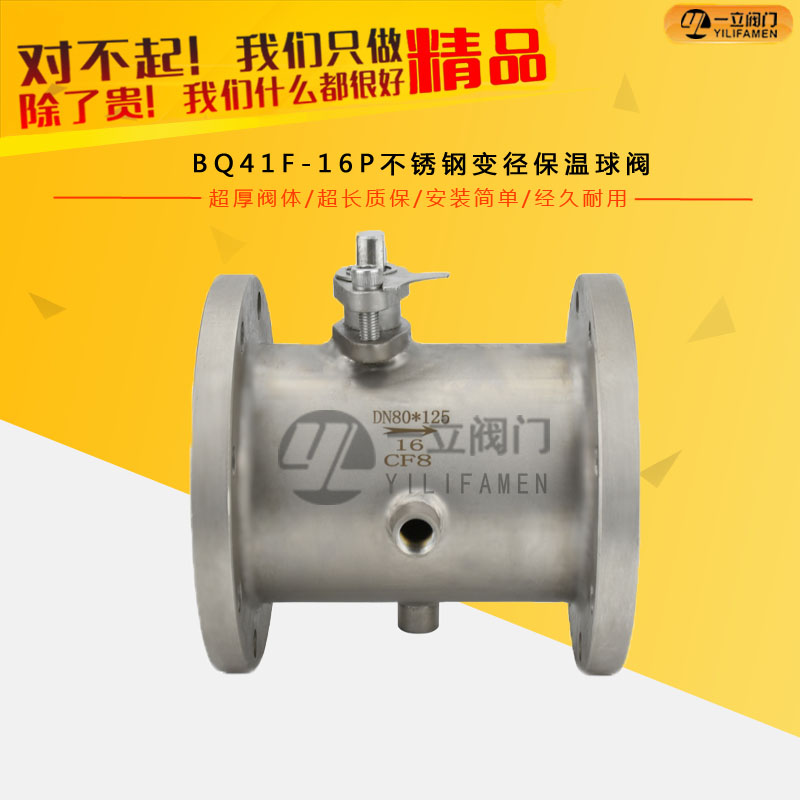

BQ41F-16P不锈钢变径保温球阀

产品概述： BQ41F夹套保温球阀该产品具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统

咨询热线：0577-67313796

产品详情

产品概述：

BQ41F夹套保温球阀该产品具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

结构设计：

浮动保温球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力较小时，密封圈与球体的接触面较小，故有较大的密封比压，确保可靠密封，介质压力圈套时，密封圈与球体接触面积增大，故密封圈能承接较大的介质推力而不会损坏。由于聚四氟乙等密封圈材料具有良好的自润滑性，与球体的摩擦损小，故球的使用寿命长。

产品特点:

BQ41F缩径保温球阀具有保温、保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。

BQ41F缩径保温球阀由于采用了蒸气夹套保温。故即使外界温度降到零度以下，该阀仍操作灵活保证输油管道能断开，其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。

根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。 BQ41F缩径保温球阀产品具有良好的保温保冷特性，具阀门的痛径与管径一致，同时又能有效降管路中介质热量损失。
主要用于石油、化工、冶金、制药、食品等各类系统中，以输送还常温下会凝固的高粘度介质。

参数表：

产品名称	BQ41F,BQ41H保温夹套球阀
产品型号	BQ41F、BQ41H
公称通径	DN20-200mm
压力范围	1.6-2.5MP
阀体材质	铸钢、不锈钢

设计标准	ASME B 16.34 GB/T 12224
结构长度	ASME B 16.10 GB/T 12221
连接法兰	ASME B 16.5 JB/T 79
驱动方	手动、电动、气
试验和检验	JB/T9092 API 598
适用介质	重油、胶类等易凝固介质

主要零部件材料：

序号	零件名称	材质
序号	零件名称	GB	ASTM
1	夹套	25	A105
2	阀座	WCB	A216-WCB
3	阀体	25	A105
4	密封圈	PTFE、对位聚苯
5	球体
6	阀杆	1Cr13	A247-410
7	填料	柔性石墨
8	填料压盖 Gland	WCB	A216-WCB

主要外形及连接尺寸：

公称通径 (DN)		b	L	D		E	Q	H	W	管螺纹
(mm)	(in)	b	L	(mm)	(in)	E	Q	H	W	P
20	3/4″	19	117	40	11/2″	58.5	147	101	170	G3/4″
25	1″	25	127	50	2″	62.5	156	106	170	G3/4″
40	11/2″	38	165	65	21/2″	63.5	181	125	250	G3/4″
50	2″	51	178	80	3″	68	218	135	250	G3/4″
80	3″	76	229	150	6″	82	275	193	350	G3/4″
100	4″	102	254	200	8″	83	300	265	420	G3/4″
150	6″	152	292	250	10″	95	403	355	1000	G3/4″
200	8″	203	330	300	12″	100	492	410	1300	G3/4″

可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
