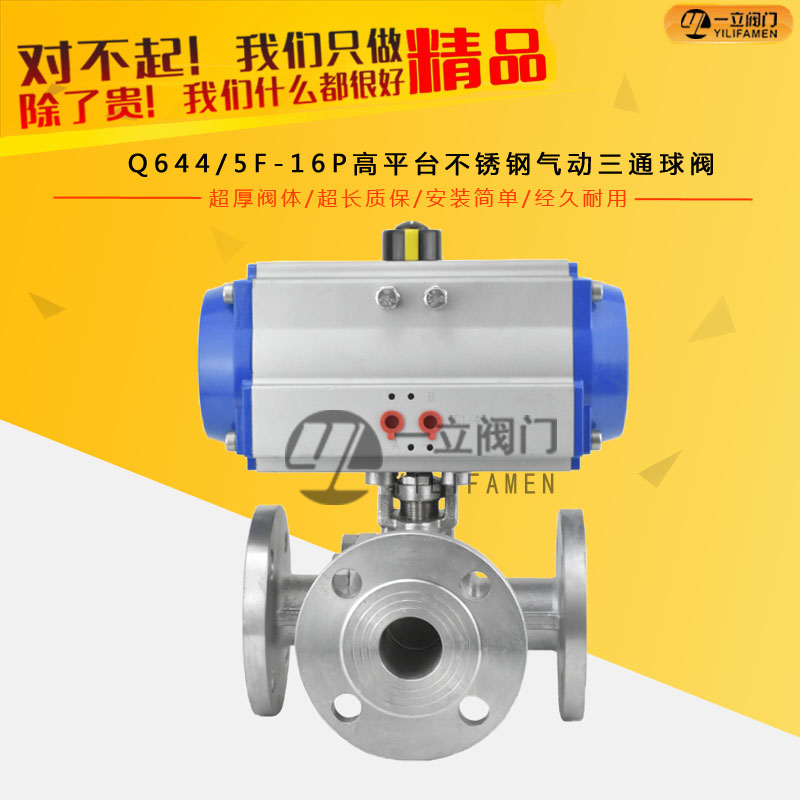

Q644/5F-16P高平台不锈钢气动三通球阀

产品概述： Q644(5)F(H)、ZSHL(T)气动法兰三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换，任一个管道都可以作为入口或出口。气动三通球阀分有气动三通L型球阀和气

咨询热线：0577-67313796

产品详情

产品概述：

Q644(5)F(H)、ZSHL(T)气动法兰三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换，任一个管道都可以作为入口或出口。气动三通球阀分有气动三通L型球阀和气动三通T型球阀两种，可以符合不同的经营工艺要求。原理作用：气动三通L型球阀是对三条管道中的两条管道进行切断，气动三通T型球阀实现把三条连通管道进行合流与分流。

特点及用途：

1、结构紧凑、启闭迅速、流道畅通、流体阻力小。

2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。

3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。

4，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。

5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

介质流向原理：

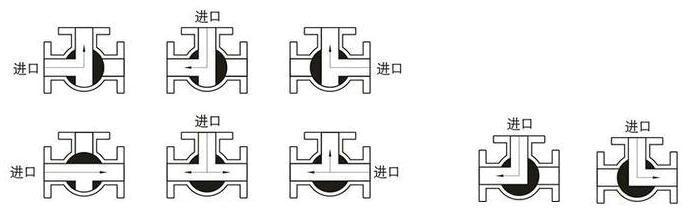

不锈钢气动三通球阀分L型和T型，介质流通方向见下图。气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

技术参数：

公称通径DN

100

125

150

200

允许压差(MPa)

≤公称压力

动作范围

0～90°

阀体形式

二段分体式铸造阀体

阀盖形式

整体式

压盖型式

螺栓压紧式

密封填料

聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

连接方式

法兰式、螺纹式(适用于1/2"～2")

阀芯形式

三通球型阀芯

流量特性

近似快开特性

泄露量Q

软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%

配置执行机构

可配GT、AT、AR、AW系列单双作用气动执行器

控制方式

开关两位控制、4-20mA模拟量控制

部件材料：

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

外形尺寸：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	150	150	180	200	220	240	260	280	320	380	440	550
L1	75	75	90	100	110	120	130	140	160	190	220	275
H	185	191	193	212	217	260	293	323	382	468	510	655
W	140	140	140	164	164	190	210	247	276	348	378	524
PN1.6MPa法兰连接尺寸
D	95	105	115	140	150	165	185	200	220	250	285	340
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	46	56	65	76	84	99	118	132	156	184	211	266
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22
PN2.5MPa法兰连接尺寸
D	95	105	115	140	150	165	185	200	235	270	300	360
D1	65	75	85	100	110	125	145	160	190	220	250	310
D2	46	56	65	76	84	99	118	132	156	184	211	274
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26
