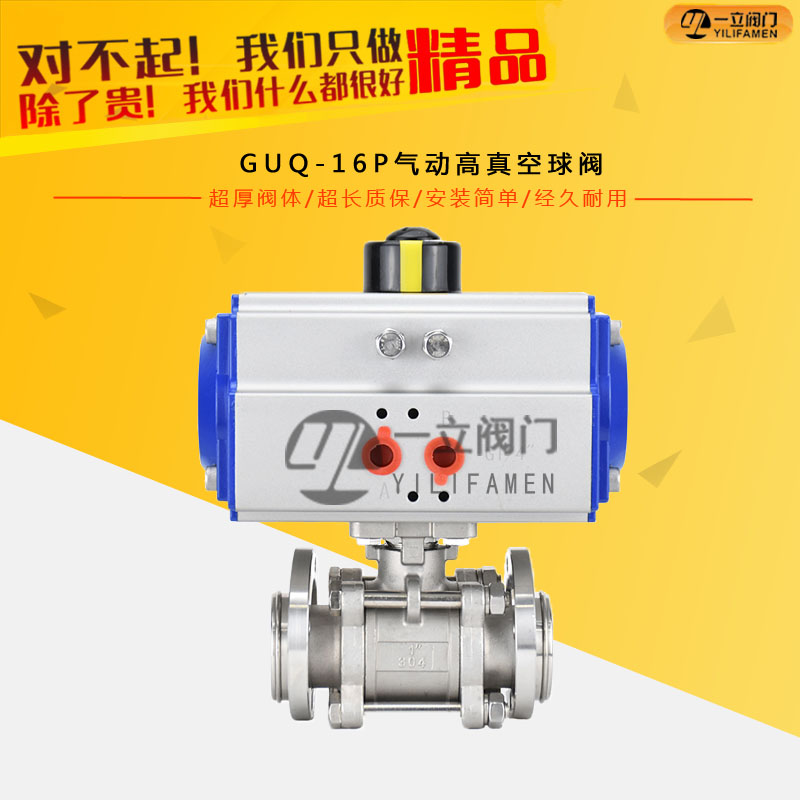

GUQ-16P气动高真空球阀

  • 产品概述: GUQ气动高真空球阀用途和使用范围:GUQ系列气动真空球阀是在1.310-7~6105Pa的真空系统中用来开启或隔断气流的气动阀门,气动真空球阀适用气体,液体等正/负压力管道系统,符合
  • 咨询热线:0577-67313796
  • 产品详情



产品概述:

GUQ气动高真空球阀用途和使用范围:GUQ系列气动真空球阀是在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的气动阀门,气动真空球阀适用气体,液体等正/负压力管道系统,符合标准。

主要性能:

(1)、漏率:1.3×10-9Pa.M3/S

(2)、压力范围:5×10-7Pa~0.6Mpa

(3)、工作温度:-30℃~+232℃

(4)、气源压力:0.4~0.6 Mpa

(5)、工作介质:水、蒸气、酸、碱

(6)、安装位置:任意

(7)、原理:采用气动执行器驱动阀杆转90°达到开关目的。

主要零件材料:

①阀体:304、316L;

②球体:316L;

③密封件:增强聚四氟乙烯
产品特点:
(1)流体阻力小,全通径的球阀基本没有流阻。
(2)结构简单、体积小、重量轻。
(3)紧密。它有两个密封面,而且目前球阀的密封面材料使用塑料,密封性好,能实现密封。在真空系统中也已使用。(4)操作方便,开闭快,从全开到全关只要旋转90°,便于远距离的控制。
(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
(7)适用广,通径从小到几毫米,大到几米,从高真空到高压力都可应用。
(8)由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

(1)、密封漏率小;
(2)、开关扭矩小,配置气动执行器小,工作稳定;
(3)、结构紧凑,重量轻,外形简洁、美观;

参数表:

产品名称
GUQ气动高真空球阀
产品型号
GUQ
公称通径
DN10-300
压力范围
--
阀体材质
不锈钢304L/R、316L/R

气动真空球阀快卸法兰连接尺寸 (标准:GB4982):

型 号

DN

A

B

L

H

GUQ-16R

16

30

12.2

75

100

GUQ-20R

20

40

26.2

90

110

GUQ-25R

25

40

26.2

100

125

GUQ-32R

32

55

34.2

110

155

GUQ-40R

40

55

41.2

120

170


气动真空球阀卫生级法兰连接尺寸 (标准:ISO-2852):

型 号

DN

A

B

L

H

GUQ-16R

16

34

27.5

75

100

GUQ-20R

20

50.5

43.5

90

110

GUQ-25R

25

50.5

43.5

100

125

GUQ-32R

32

50.5

43.5

110

155

GUQ-40R

40

50.5

43.5

120

170

GUQ-50R

50

64

56.5

135

210

GUQ-65R

65

77.5

70.5

150

260

GUQ-80R

80

91

83.5

200

320

GUQ-100R

100

119

110

250

400


气动真空球阀活套法兰连接尺寸 (标准:GB6070):

型 号

DN

A

B

n

c

L

H

GUQ-16R

16

60

45

4

6.6

75

100

GUQ-20R

20

65

50

4

6.6

90

110

GUQ-25R

25

70

55

4

6.6

100

125

GUQ-32R

32

90

70

4

9

110

155

GUQ-40R

40

100

80

4

9

120

170

GUQ-50R

50

110

90

4

9

135

210

GUQ-65R

65

130

110

4

9

150

260

GUQ-80R

80

145

125

8

9

200

320

GUQ-100R

100

165

145

8

9

250

400


可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

请按以下指示进行安装:

(1)取掉法兰端两边的保护盖,在阀打开的状态下进行冲洗清洁。
(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

咨询:GUQ-16P气动高真空球阀
