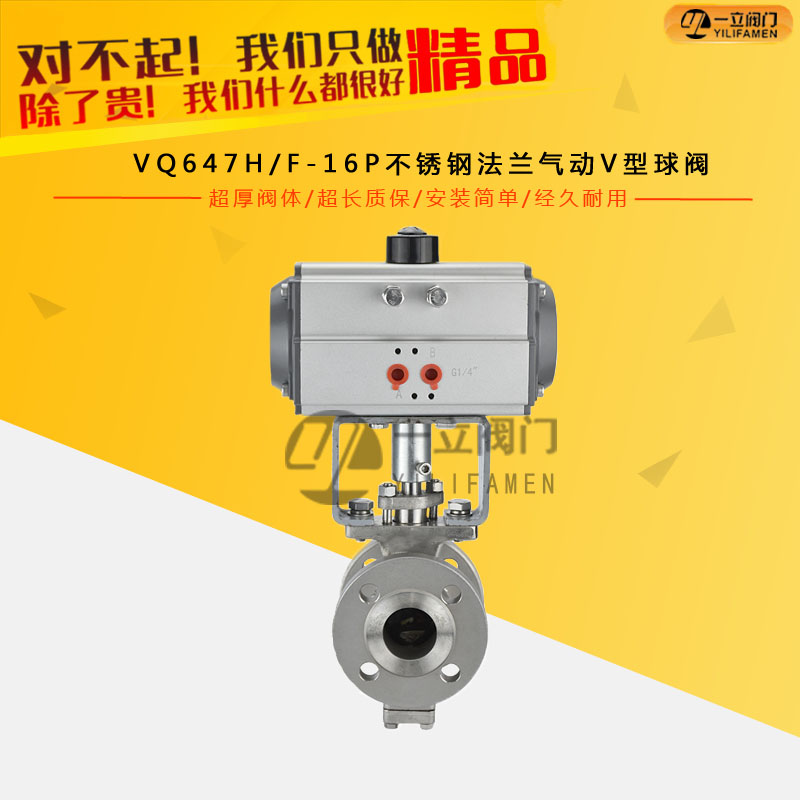

VQ647H/F-16P不锈钢法兰气动V型球阀

产品概述： VQ647H、VQ677H气动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能好。球芯与阀座不会产生卡阻或脱离，使用长。球芯上的V形切口与金属阀座之间具

咨询热线：0577-67313796

产品详情

产品概述：

VQ647H、VQ677H气动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能好。球芯与阀座不会产生卡阻或脱离，使用长。球芯上的V形切口与金属阀座之间具有剪切作用，适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得优。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门具有近似等有分比的流量特性、可调范围大，还具有调节与定位的功能。

产品特点：

一、耐磨；由于硬密封球阀的阀芯是合金钢喷焊，

二、密封性能好；由于硬密封球阀的密封是采用人工研磨，直到阀芯与密封圈完全吻合才能使用。所以他的密封性能是可靠的。

三、开关轻；由于硬密封球阀的密封圈底部采用弹簧使密封圈与阀芯紧紧抱在一起，所以在外界力量超过弹簧的预紧力时开关非常轻。

四、使用寿命长：已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

气动球阀结构简单紧凑，密封可靠，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。

参数表；

产品名称	VQ647H、VQ677H气动V型调节球阀
产品型号	VQ647H、VQ677H
公称通径	DN25-DN300mm
压力范围	1.0-4.0MPa
阀体材质	铸钢，不锈钢

产品性能规范：

公称压力	试验压力（MPa)		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、油、气及高粘度，含纤维、固体颗粒等介质	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59 GB9113 HG20592-97 ANSI B16.5
	检验试验	JB/T9092-99 API 598

主要外形尺寸：

公称或压力级	公称口径		尺寸（mm）
公称或压力级	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
ClASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-

可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
