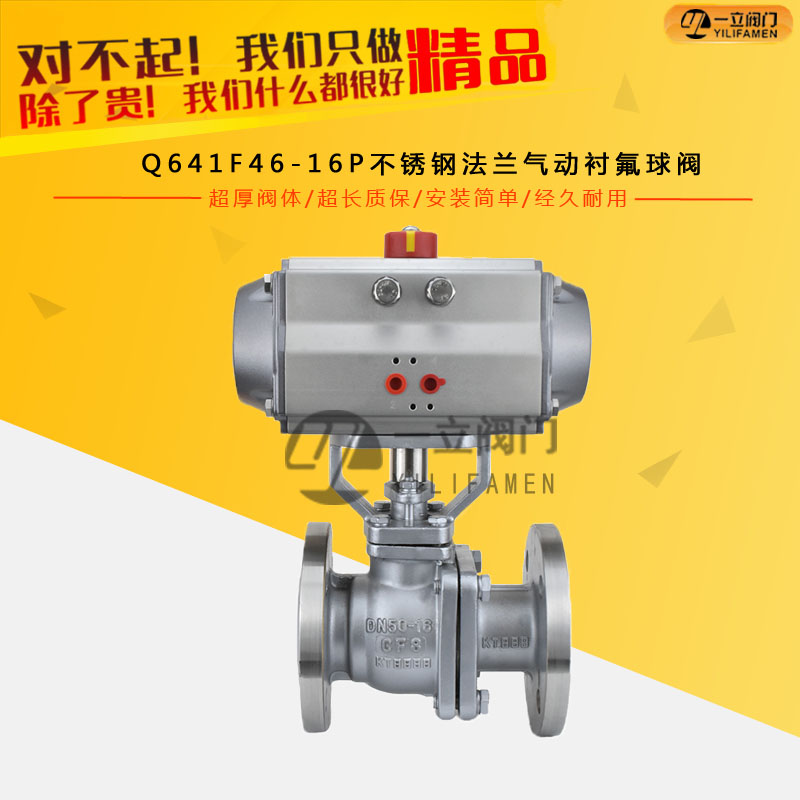

Q641F46-16P不锈钢法兰气动衬氟球阀
- 产品概述： Q641F46气动衬氟球阀是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。 气动衬
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
|
公称通径DN(mm) |
15～300 |
|
公称压力(MPa) |
PN1.0、1.6 MPa |
|
阀体形式 |
两段式阀体(浮动球体、固定球体) |
|
连接形式 |
法兰式 |
|
阀芯形式 |
"O"型球形阀芯 |
|
密封填料 |
聚四氟乙烯(PTFE) |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
泄露量Q |
软密封：零泄漏 |
|
适用温度 |
PTFE≤180℃ |
|
基本误差 |
带定位器：小于全行程的±2% |
|
死区 |
带定位器：小于全行程的2% |
|
可调范围 |
250：1 |
|
配置执行机构 |
GT、AT、ST、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
|
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构、双作用执行机构 |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法兰尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
检验与试验 |
JB/T 9092、API 598、GB/T13927 |
|
零件名称 |
材料 |
|||
|
阀体、阀盖 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
|
球体 |
2Cr13+氮化处理+46 |
304+46 |
316+46 |
316L+46 |
|
阀杆 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE |
|||
|
密封填料 |
V型聚四氟乙烯填料 |
|||
|
公称通径DN(mm) |
主要尺寸 |
法兰尺寸 |
|||||||||
|
PN1.6MPa |
PN2.5MPa |
||||||||||
|
L |
H |
L1 |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
|
|
15 |
130 |
185 |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
|
20 |
140 |
191 |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
|
25 |
150 |
193 |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
|
32 |
165 |
212 |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
|
40 |
180 |
217 |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
|
50 |
200 |
260 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
65 |
220 |
293 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
|
80 |
250 |
323 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
280 |
382 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
|
125 |
320 |
468 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
|
150 |
360 |
510 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
|
200 |
400 |
655 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
|
250 |
630 |
/ |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
|
300 |
750 |
/ |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
