产品概述:
PQ640Y气动偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油等介质。
产品特点:
1、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求
2、密封严密、输送有害气体可达零泄露
3、密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免了阀门密封失效后,整台报废的弊端。
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
工作原理:
其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。

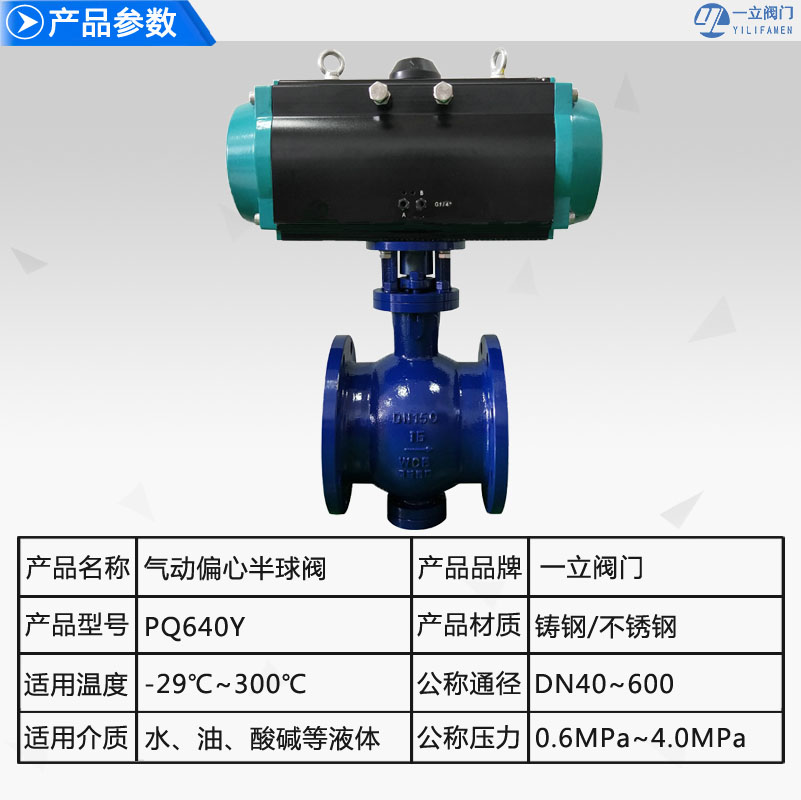

性能参数:
公称压力(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
公称通经(mm) |
40-600 |
40-600 |
40-600 |
40-600 |
40-600 |
密封试验压力(Mpa) |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
壳体试验压力(Mpa) |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
适用温度(℃) |
-29~300、-29~425、-29~540 |
适用介质 |
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类 |
驱动方式 |
手动、电动、气动 |
连接形式 |
法兰连接、对夹连接 |
安装方式 |
立式安装、卧式安装 |

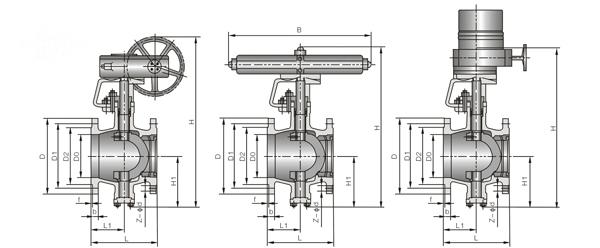

连接尺寸:
公称压力 PN |
公称通径 DN |
尺寸[mm] |
L |
D |
D1 |
D2 |
b |
Z-Φd |
Ws |
Hs |
Hw |
Hd |
1.0Mpa |
50 |
124 |
160 |
125 |
100 |
16 |
4-Φ18 |
230 |
164 |
260 |
310 |
65 |
145 |
180 |
145 |
120 |
18 |
4-Φ18 |
250 |
180 |
275 |
330 |
80 |
165 |
195 |
160 |
135 |
20 |
4-Φ18 |
300 |
200 |
300 |
360 |
100 |
194 |
215 |
180 |
155 |
20 |
8-Φ18 |
320 |
235 |
335 |
390 |
125 |
210 |
245 |
210 |
185 |
22 |
8-Φ18 |
400 |
260 |
355 |
405 |
150 |
229 |
280 |
240 |
210 |
24 |
8-Φ18 |
500 |
280 |
375 |
440 |
200 |
243 |
335 |
295 |
265 |
24 |
8-Φ23 |
800 |
320 |
410 |
470 |
250 |
297 |
390 |
350 |
320 |
26 |
12-Φ23 |
1000 |
355 |
485 |
550 |
300 |
338 |
440 |
400 |
368 |
26 |
12-Φ23 |
1200 |
400 |
530 |
595 |
350 |
400 |
500 |
460 |
428 |
28 |
16-Φ23 |
|
|
580 |
650 |
400 |
420 |
565 |
515 |
482 |
28 |
16-Φ25 |
|
|
650 |
730 |
450 |
502 |
615 |
565 |
532 |
30 |
20-Φ25 |
|
|
710 |
790 |
500 |
533 |
670 |
620 |
585 |
30 |
20-Φ25 |
|
|
760 |
840 |
600 |
800 |
780 |
725 |
685 |
34 |
20-Φ30 |
|
|
870 |
960 |
700 |
900 |
895 |
840 |
800 |
38 |
24-Φ30 |
|
|
910 |
1080 |
800 |
1000 |
1010 |
950 |
905 |
42 |
24-Φ34 |
|
|
935 |
1125 |
