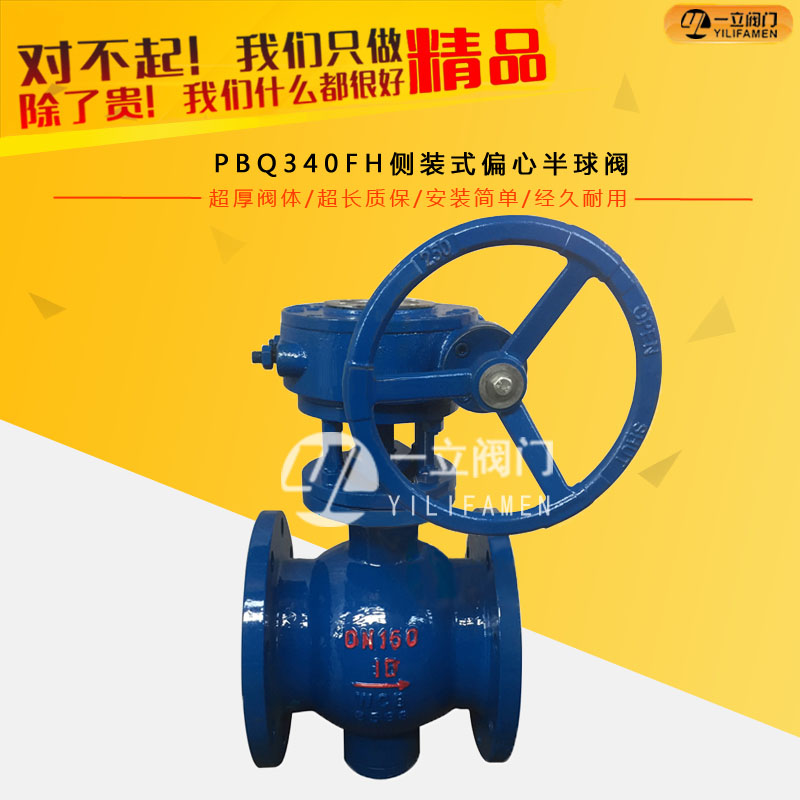

PBQ340FH侧装式偏心半球阀

  • 产品概述: PQ340F/H/Y侧装式偏心半球阀是近年来沪山阀门厂在消化吸收国外对夹式大流量直通阀的基础上研制成功的。它通过转动蜗轮机构,带动偏心半球转动,从而实现阀门的启闭,
  • 咨询热线:0577-67313796
  • 产品详情



产品概述:

   PQ340F/H/Y侧装式偏心半球阀是近年来沪山阀门厂在消化吸收国外对夹式大流量直通阀的基础上研制成功的。它通过转动蜗轮机构,带动偏心半球转动,从而实现阀门的启闭,该阀流阻小,密封可靠,性能稳定,被广泛应用于各种流体控制系统。

工作原理:

   PQ340F/H/Y侧装式偏心半球阀,其结构采用偏心—契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启进阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封,它对两相混流易结垢固体析出的混流输送特别有效;该阀的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求;本产品密封严禁,输送有害气体可达零泄露;
   PQ340F/H/Y侧装式偏心半球阀密封副的阀芯留有补偿量,当阀座磨损(阀座硬度低于阀芯)后,关闭时再转动少许,仍能可靠密封,延长使用寿命,此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免了现行众多阀门密封失效整台报废的弊端。

性能规范:

公称压力PN(Mpa) 0.6 1.0 1.6 2.5 4.0 6.4
常温最大工作压力(Mpa) 0.6 1.0 1.6 2.5 4.0 6.4
壳体强度试验压力(Mpa) 1.0 1.5 2.4 3.8 6.0 9.6
气密封试验压力(Mpa) 0.6 0.6 0.6 0.6 0.6 0.6
高压密封试验压力(Mpa) 0.7 1.1 1.76 2.75 4.4 7.1
渗漏率 <0.1×DNmm³/s  (符合GB/T13927-2008标准)
适用温度(℃) 软密封:-46℃~280℃;硬密封:-46℃~545℃
适用介质 天然气、水蒸气、油品类、酸类、碱类、煤粉、煤灰、废渣、泥浆、含颗粒状、含纤维等各类介质。
传动形式 蜗轮传动

零件材料:

阀体/阀盖 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti ZG15Cr1Mo1V
球体 WCB+硬铬 1Cr18Ni9Ti
表面特殊处理
0Cr18Ni12Mo2Ti
表面特殊处理
25Cr2Mo1V
表面特殊处理
阀杆 20Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 25Cr2Mo1V
阀座 Q235A+PTFE/堆焊 1Cr18Ni9Ti/PTFE 0Cr18Ni12Mo2Ti/PTFE 25Cr2Mo1V/PTFE
填料 柔性石墨 柔性石墨 柔性石墨 柔性石墨
螺栓 35CrmoA 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1V
螺母 45 0Cr18Ni9 0Cr18Ni9 20CrMo

连接尺寸:

公称压力
PN(MPa)
公称通径
DN(mm)
主要尺寸(mm)
L D D1 D2 b f Z-φd
0.6 40 125 130 100 80 16 3 4-14
50 140 140 110 90 16 3 4-14
65 190 160 130 110 16 3 4-14
80 178 190/185 150 125 18 3 4-18
100 200 210/205 170 145 18 3 4-18
125 254 240/235 200 175 20 3 8-18
150 267 265/260 225 200 20 3 8-18
200 292 320/315 280 255 22 3 8-18
250 330 375/370 335 310 24 3 12-18
300 390 440/435 395 362 24 4 12-23
350 430 490/485 445 412 26 4 12-23
400 530 540/535 495 465 28 4 16-23
450 580 595/590 550 518 28 4 16-23
500 630 645/640 600 568 30 4 16-23
600 800 755 705 670 30 5 20-26/25
1.0 40 125 145 110 85 16 3 4-18
50 140 160 125 100 16 3 4-18
65 190 180 145 120 18 3 4-18
80 178 195 160 135 20 3 4-18
100 200 215 180 155 20 3 8-18
125 254 245 210 185 22 3 8-18
150 267 280 240 210 24 3 8-23
200 292 335 295 265 24 3 8-23
250 330 390 350 320 26 3 12-23
300 390 440 400 368 26 4 12-23
350 430 500 460 428 28 4 16-23
400 530 565 515 482 28 4 16-25
450 580 615 565 532 30 4 20-25
500 630 670 620 585 30 4 20-25
600 800 480 725 685 34 5 20-30
700 900 895 840 800 38 5 24-30
800 1000 1010 950 905 42 5 24-34
