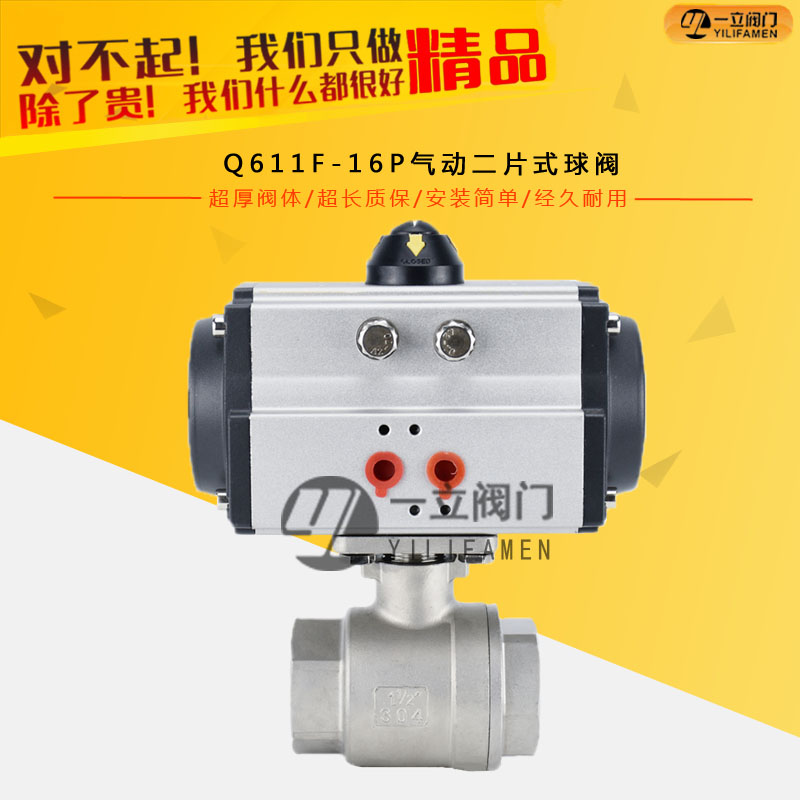

Q611F-16P气动二片式球阀

  • 概述: 气动两片式球阀分为两段式。阀体铸造结构合理、造型美观。阀座采用弹性密封结构,密封好,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。
  • 咨询热线:0577-67313796
  • 产品详情



概述:

气动两片式球阀分为两段式。阀体铸造结构合理、造型美观。阀座采用弹性密封结构,密封好,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

技术参数:

公称通径 DN(mm)

6-100

公称压力 PN(MPa)

1.6

公称压力 PS(MPa)

强度试验

2.4

密封试验

1.8

材料 \ 材料代号

C

P

R

主要零件

阀体

WCB

CF8 304

CF8M 316

球体

WCB

CF8 304

CF8M 316i

阀杆

2Cr13

0Cr18Ni9Ti

0Cr17NiMo2

密封圈

增强聚四氟乙烯 对位聚苯

填料

聚四氟乙烯 柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28 ℃ -300 ℃

气动装置

型号

OBD 系列

气源压力

0.4-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GBT/12238

Gb12221

/

GB/T13927

GB13927



产品名称
气动二片式球阀
产品型号
Q611F
公称通径
DN06-100
压力范围
1.6-2.5MPa
阀体材质
不锈钢

产品特点:
(1)流体阻力小,全通径的球阀基本没有流阻。
(2)结构简单、体积小、重量轻。
(3)紧密。它有两个密封面,而且目前球阀的密封面材料使用塑料,密封性好,能实现密封。在真空系统中也已使用。
(4)操作方便,开闭快,从全开到全关只要旋转90°,便于远距离的控制。
(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
(7)适用广,通径从小到几毫米,大到几米,从高真空到高压力都可应用。
(8)由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

连接尺寸:

口径
(mm)

尺 寸(mm)

气动装置型号(仅供参考)

三段式

对焊式

承插焊式

G

L

D

L

d

D

L

d

D1

A

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1~14.3

9.5

OBD50

10

3/8

65

12.7

65

12.7

18

65

12.7

17.55~17.8

9.5

OBD50

15

1/2

67

15

67

15.8

24

67

15

21.7~21.95

9.5

OBD50

20

3/4

82

20

82

20

28

82

20

27.05~27.3

11.1

OBD50

25

1

91

25

91

25

34

91

25

33.8~34.05

12.7

OBD50

32

11/4

108

32

108

32

41

108

32

42.55~42.8

14.3

OBD65

40

11/2

129

38

129

38

49

129

38

48.65~48.9

15.89

OBD65

50

2

148

50

148

50

62

148

50

61.1~61.35

17.4

OBD80

65

2

186

64

193

64

78

/

/

/

/

OBD80

80

3

206

78

222

78

94

/

/

/

/

OBD100

100

4

240

98

273

98

124

/

/

/

/

OBD130


可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

请按以下指示进行安装:

(1)取掉法兰端两边的保护盖,在阀打开的状态下进行冲洗清洁。
(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

咨询:Q611F-16P气动二片式球阀
