产品简介：

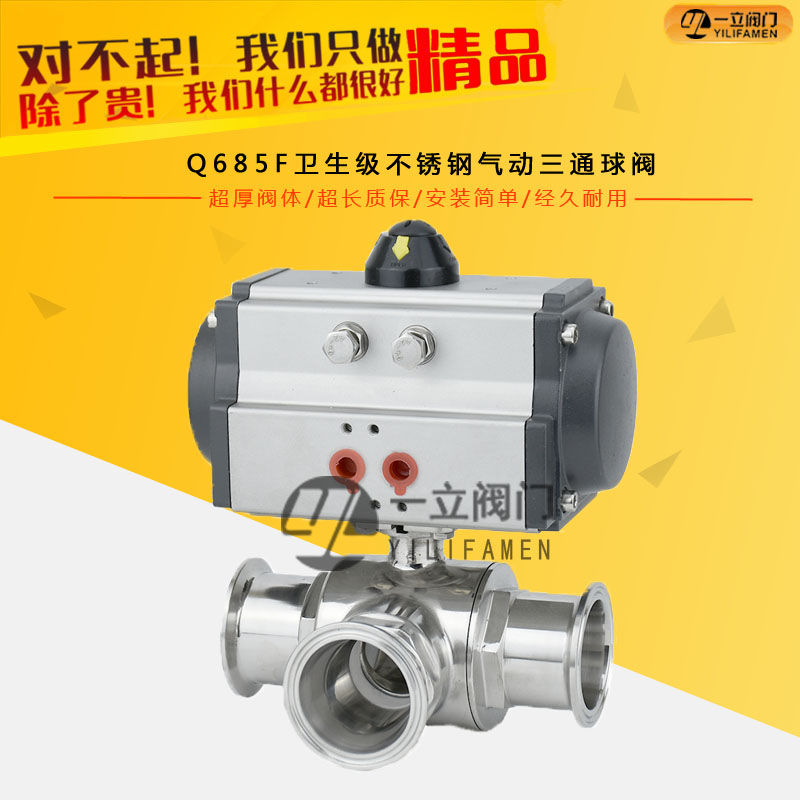

Q684F/Q685F气动卫生级三通球阀皆经过精密的检验流程和严格的品质管理。加工过程中，流道经过精密抛光和灭菌处理。其结构分为三通T型、三通L型，对介质起到分流、合流、换向等作用。密封圈为全封闭式紧紧包裹住阀球，无空间和死角。两端为卡箍连接方便拆卸、清洗、维修，通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
Q684F-16P,Q684F-16R,Q685F-16P,Q685F-16R气动卫生级三通快装球阀主要用于食品等卫生级工况管路介质切换、分流、合流等。三通球阀内部球芯分为T型（分流、合流）、L型（换向）。气动执行器有双作用和单作用，附件有电磁阀、限位开关、空气过滤减压阀、电气定位器等。
主要特点：
1、孔径大小与管道致，不产生沉淀物。
2、流道内壁240Grit抛光，保证流道畅通无阻。
3、采用全包的PTFE密封没有死角，易清洗。
4、双层阀杆填料与对压碟型弹片装置。
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
技术参数：
压力等级：16公斤、1.6MPa
连接形式：快装连接
主体材料：304/316
公称通径：DN15-DN100
适用介质：水、油品等
密封形式：软密封球阀
执行标准：国标
驱动方式：气动球阀
工作温度：≤150℃
特点：安全卫生，密封好、使用寿命长
其他：无
阀门参数：
【阀体材质】：304、316、316L
【阀板材质】：304、316、316L
【密封阀座】：硅橡胶、VITON
【压力等级】：1.6MPa
【公称通径】：DN25-DN200
【结构形式】：三通L型、三通T型
【连接方式】：卡箍快装
【电压范围】：AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
【温度范围】：硅橡胶：-30～100℃ VITON：30～150℃
【气动执行器】：双作用、单作用
【气动附件】：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构。注意以上附件为选购配件，客户若有需要可与客服单独下单购买。
卫生级球阀系列：
连接方式：快装、焊接、螺纹（供选）
属系：卫生级球阀系列
标准：ISO、DIN、IDF、SMS、3A等
材质：不锈钢sus304和sus316L
质量：产品内外用抛光设备处理，达到表面精密度要求
密封圈：EPDM、NBR、PTFE
包装：纸箱/木箱包装/塑料
工作压力：1.6Mpa
工作温度：-10℃+150℃
应用范围：食品、饮料、乳制品、啤酒以及精细化工
对外加工：可以按用户要求来图、来样加工非标产品
重量：以产品重量为准
壳体材料：碳钢、不锈钢、合金钢
适用介质：气体、液体、蒸汽
说明：卫生级三通快装球阀采用SUS304、316L制作，可以食品等领域介质的要求，其光滑、自动排空手工艺流体通道还适用于蒸汽踏它就地清洗的需要。
产品选型：
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
