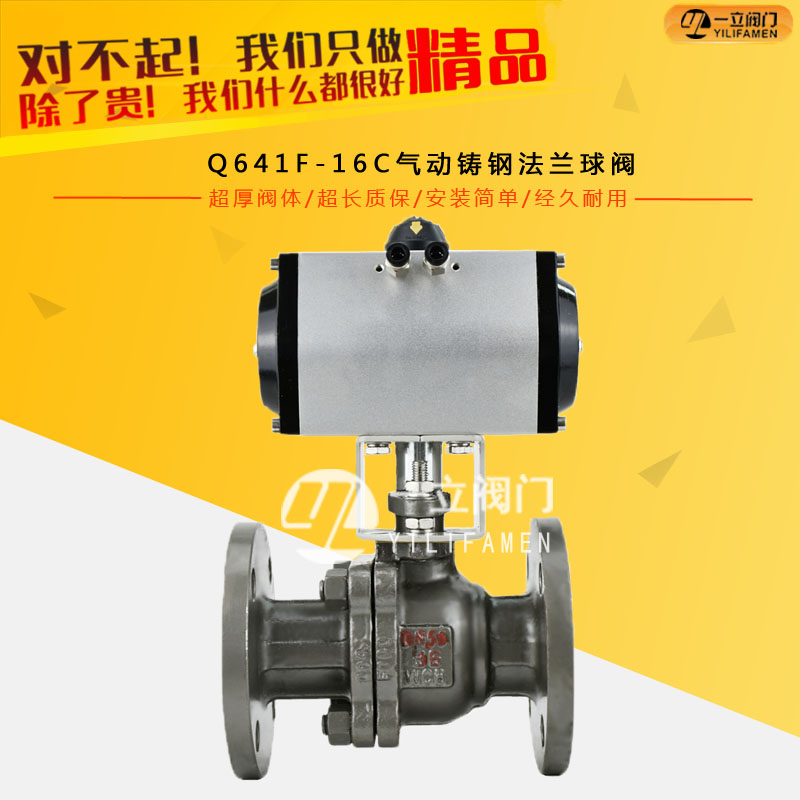

Q641F-16C气动铸钢法兰球阀

产品简介：气动球阀是球阀配上气动执行器，气动执行器的执行速度相对较快，最快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、

咨询热线：0577-67313796

产品详情

产品简介：

气动球阀是球阀配上气动执行器，气动执行器的执行速度相对较快，最快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制,在很大程度上节约了人力资源以及时间和安全性。

产品特点：

（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

参数表：

产品名称	Q41F、Q341F、Q641F、Q941F国标法兰球阀
产品型号	Q41F、Q341F、Q641F、Q941F
公称通径	DN25-250
压力范围	1.0-6.4MPa
阀体材质	铸铁,铸钢,不锈钢,合金钢

性能规范：

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

零件材料：

阀体		ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座	聚四氟乙烯PTFE 不锈钢/柔性石墨
填料	聚四氟乙烯PTFE 增强柔性石墨
填料压盖		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃～300℃(对位聚笨 PPL)
介质	水蒸汽油品	硝酸类		强氧化介质	醋酸类		尿素类

外形尺寸：

1.6-2.5MPa主要外型尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

4.0MPa-6.4MPa主要规格尺寸：

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q41F Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法兰 MFM Q41F Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500

可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

请按以下指示进行安装：

（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
