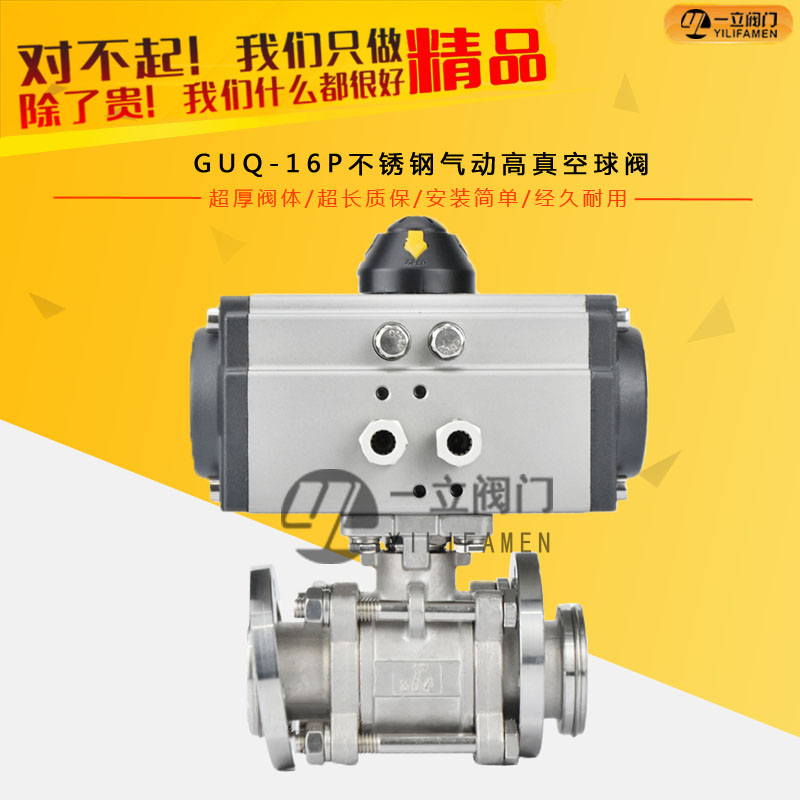

GUQ-16P不锈钢气动高真空球阀

产品概述： GUQ气动高真空球阀用途和使用范围:GUQ系列气动真空球阀是在1.310-7～6105Pa的真空系统中用来开启或隔断气流的气动阀门气动真空球阀适用气体液体等正/负压力管道系统符合

咨询热线：0577-67313796

产品详情

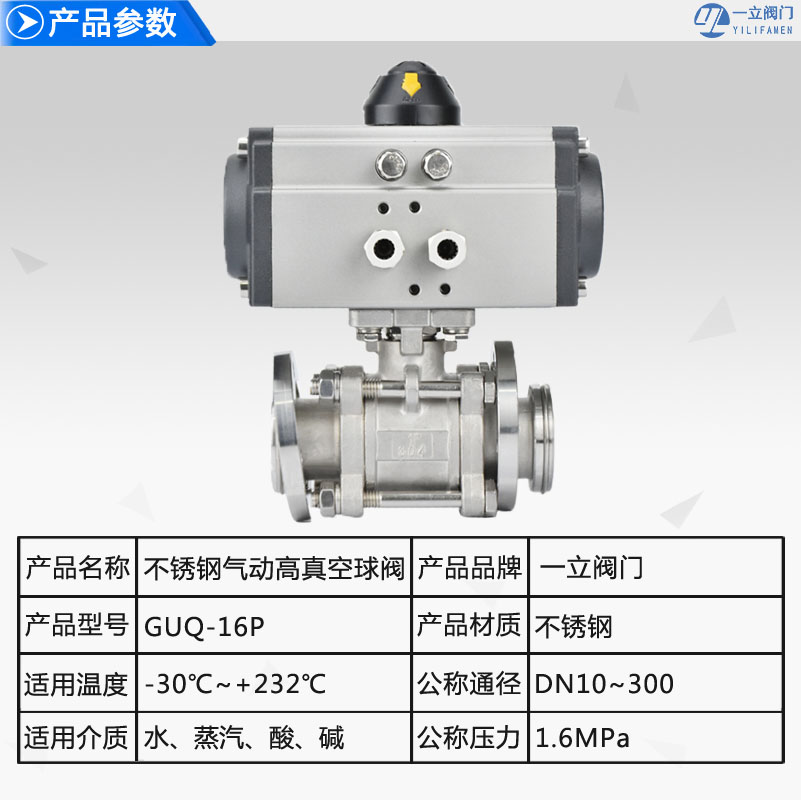

产品概述：

GUQ气动高真空球阀用途和使用范围:GUQ系列气动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门,气动真空球阀适用气体,液体等正/负压力管道系统,符合标准。

主要性能：

（1）、漏率:1.3×10-9Pa.M3/S

（2）、压力范围:5×10-7Pa～0.6Mpa

（3）、工作温度:-30℃～+232℃

（4）、气源压力:0.4～0.6 Mpa

（5）、工作介质:水、蒸气、酸、碱

（6）、安装位置:任意

（7）、原理:采用气动执行器驱动阀杆转90°达到开关目的。

主要零件材料：

①阀体：304、316L；

②球体：316L；

③密封件：增强聚四氟乙烯

产品特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

（1）、密封结构，漏率可达到＜1×10-10Pa.M3/S；

（2）、开关扭矩小,配置气动执行器小，工作稳定；

（3）、结构紧凑,重量轻,外形简洁、美观；

（4）、该阀既能适用高真空又能适用一定的正压力下使用。

气动真空球阀快卸法兰连接尺寸（标准：GB4982）：

型号	DN	A	B	L	H
GUQ-16R	16	30	12.2	75	100
GUQ-20R	20	40	26.2	90	110
GUQ-25R	25	40	26.2	100	125
GUQ-32R	32	55	34.2	110	155
GUQ-40R	40	55	41.2	120	170

气动真空球阀卫生级法兰连接尺寸（标准：ISO-2852）：

型号	DN	A	B	L	H
GUQ-16R	16	34	27.5	75	100
GUQ-20R	20	50.5	43.5	90	110
GUQ-25R	25	50.5	43.5	100	125
GUQ-32R	32	50.5	43.5	110	155
GUQ-40R	40	50.5	43.5	120	170
GUQ-50R	50	64	56.5	135	210
GUQ-65R	65	77.5	70.5	150	260
GUQ-80R	80	91	83.5	200	320
GUQ-100R	100	119	110	250	400

气动真空球阀活套法兰连接尺寸（标准：GB6070）：

型号	DN	A	B	n	c	L	H
GUQ-16R	16	60	45	4	6.6	75	100
GUQ-20R	20	65	50	4	6.6	90	110
GUQ-25R	25	70	55	4	6.6	100	125
GUQ-32R	32	90	70	4	9	110	155
GUQ-40R	40	100	80	4	9	120	170
GUQ-50R	50	110	90	4	9	135	210
GUQ-65R	65	130	110	4	9	150	260
GUQ-80R	80	145	125	8	9	200	320
GUQ-100R	100	165	145	8	9	250	400

可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

请按以下指示进行安装：

（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
