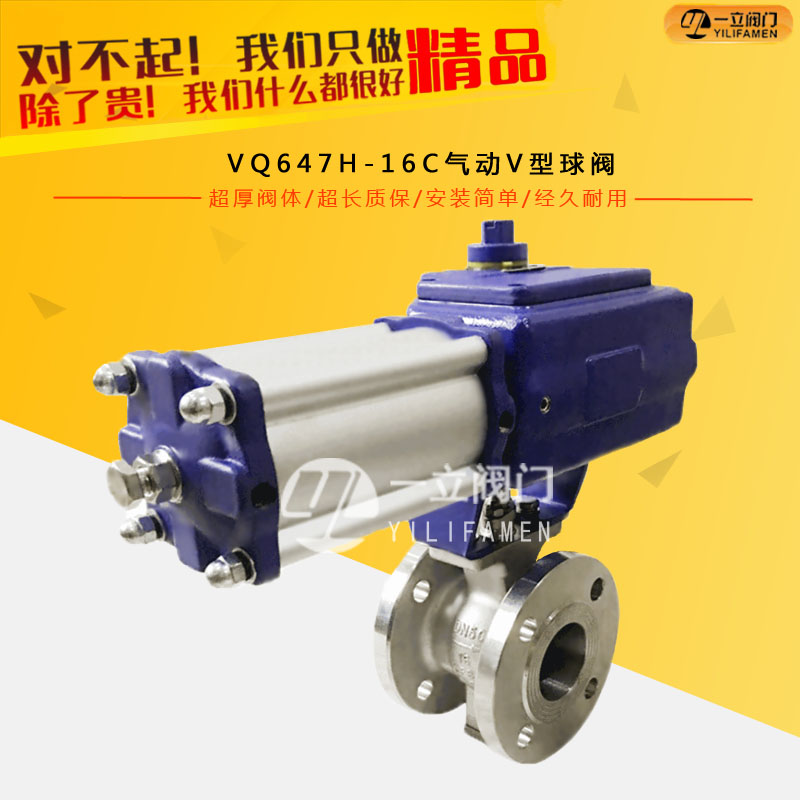

VQ647H-16C气动V型球阀

产品简介： VQ647H、VQ677H气动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能好。球芯与阀座不会产生卡阻或脱离，使用长。球芯上的V形切口与金属阀座之间具

咨询热线：0577-67313796

产品详情

产品简介：

VQ647H、VQ677H气动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能好。球芯与阀座不会产生卡阻或脱离，使用长。球芯上的V形切口与金属阀座之间具有剪切作用，适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得优。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门具有近似等有分比的流量特性、可调范围大，还具有调节与定位的功能。

1、VQ647H气动V型球阀气动执行器采用新型AT/GT系列气动执行器，其结构获得实用新型，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。

2、 VQ647F气动V型球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用形式分单作用和双作用式，调节型为双作用式。单作用式的独特优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于关闭或开启位置。

产品特点：

●气动球阀执行器采用铝合金压铸工艺制作，表面采用硬化处理，外观美观，有利于安装，运输。

●气动球阀采用压铸工艺制作的铝合金活塞，保证了双活塞的对称，并配合高质量的O型环和导向阀，可的供很高的扭矩输入与气压比，双导轨和活塞设计保证了输出扭矩的恒定。

●活塞导向带采用大接触面积，自润滑设计高强度材料保证了低摩擦，正常使用寿命可达100万次.

●阀体设计，铸造均采用精铸工艺，具有结构合理。能达到气泡级密封，启闭力矩小，使用寿命长。

●阀体与阀杆之间带防静电装置，阀杆防爆出装置设计，可适用多种恶劣场合选型。造型美观，质量可靠等优点。

●气动球阀可选配限位开关，空气过滤减压阀、手轮机构，电磁阀。

研制生产的法兰连接V型球阀具有加载碟形弹簧或圆柱弹簧的阀座结构设计、球体V型切口设计、球体和阀座的密封面硬化处理等特点。

产品性能参数：

公称通径D（mm）

100

125

150

200

250

300

额定流量系数Cv

110

170

280

410

750

1120

1850

2950

3800

公称压力PN（MPa）

1.6、2.5、4.0、6.4

流量特性

近似等百分比（参见典型曲线图）、直线特性、快开性

阀板转角（度）

0°～90°（可调）

允许泄漏量等级

软密封：零泄露硬密封：≤10－－5额定流量系数

作用形式

双作用/单作用（弹簧复位式）

控制型式

切断型/调节型

执行器

型号

AT系列、GT系列、AW系列、ZSQ系列等

气源压力

净化压缩空气（氮气）0.3-0.7MPa

调节型

输入信号

电流信号：0～10mA、4～10mA 气源信号20～100kPa

基本误差

带定位器≤±1.5%

回差

带定位器≤1.5%

死区

带定位器≤0.6%

可调节比

250:1

300:1

切断型

回讯电压

AC220V、AC110V、DC24V、

切断时间

0.5 S

1.0 S

2.5～4.0 S

7.0 S

零件材料：

零件名称	材质
阀体、阀盖	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺柱	35CrMoA	1Cr18Ni9Ti

外形尺寸：

公称或压力级	公称口径		尺寸（mm）
公称或压力级	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
ClASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-

可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
