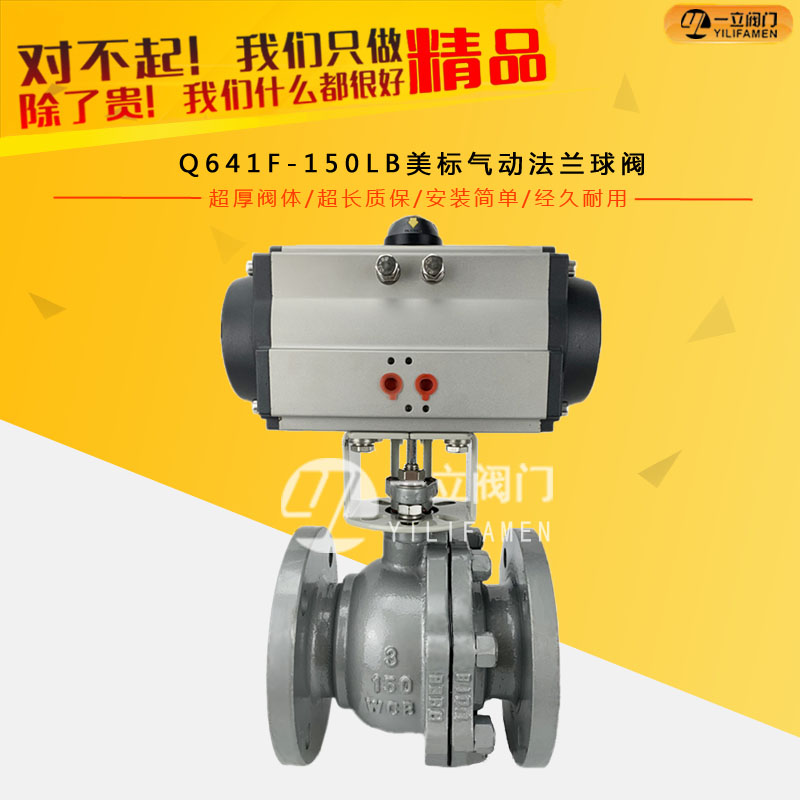

Q641F-150LB美标气动法兰球阀

产品介绍： Q641F系列气动O型球阀是一种转角为90的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构分单作用和双作用两种型号。产品

咨询热线：0577-67313796

产品详情

产品介绍：

Q641F系列气动O型球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

Q641F气动法兰球阀系列产品是在法兰球阀上装置气动执行器、电磁阀、气源三联件等组件后，可实现远程自动控制的一种压缩空气驱动的自控球阀。适合于大规模集中控制的管路阀门，特别是阀门适用现场不适用电源等驱动源的场合。这种气动法兰球阀也可以加装手轮机构，通过锁定开关的可实现自动和手动的切换。根据工况需要客户根据实际工况需要选用单作用气动执行器和双作用执行器以实现不同的控制要求。
气动球阀广泛适用于天然气、油品、化工、冶金、造纸电办、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的流体自动控制或调节控制，与自动化气动仪表配套使用。浮动式球阀采用唇型弹性密封圈结构设计，保证密封的可靠性对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。

产品特点：

1.气动法兰球阀是一种自控球阀，具备法兰球阀安装方便、流阻小等特点；

2.气动执行器结构简单，安装方便，特别是小口径气动法兰球阀较电动法兰球阀价格优势明显；

3.加装防爆电磁阀，可适用于防爆的场合；

4.驱动是压缩空气，能源消耗低。

技术参数：

公称通径DN（mm）		15-250
公称压力PN（MPa)		1.6
公称压力PS（MPa)	强度试验	2.4
公称压力PS（MPa)	密封试验	1.76
材料材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类	醋酸类
适用工况	适用温度	-28℃～300℃
执行器	型号	BAW系列、GT系列、SW系列
执行器	气源压力	0.4-0.7Mpa

主要尺寸：

PN1.6主要外型及连接尺寸：

PN1.6(MPa)
通径(DN)	L	D	D1	D2	D6		f	H	Z-d	气动装置	重量
15	130	95	65	45	-	14	-	225	4-14	QD60	6
20	130	105	75	55	-	14	-	227	4-14	QD60	7
25	140	115	85	65	-	14	-	233	4-14	QD60	8
32	165	135	100	78	-	15	-	259	4-18	QD60	13
40	180	145	110	85	-	16	-	267	4-18	QD60	17
50	200	160	125	100	-	16	-	278	4-18	QD60	23
65	220	180	145	120	-	18	-	363	4-18	QD100	33
80	250	195	160	135	-	20	-	383	8-18	QD100	38
100	280	215	180	155	-	20	-	552	8-18	QD100	48
125	320	245	210	185	-	22	-	576	8-18	QD150	93
150	360	280	240	210	-	24	-	604	8-23	QD150	108

PN2.5主要外型及连接尺寸：

PN2.5(MPa)
通径(DN)	L	D	D1	D2	D6		f	H	Z-d	气动装置	重量
15	140	95	65	45	-	14	-	225	4-14	QD60	6
20	152	105	75	55	-	14	-	228	4-14	QD60	7
25	165	115	85	65	-	14	-	233	4-14	QD60	8
32	178	135	100	78	-	15	-	259	4-18	QD60	13
40	190	145	110	85	-	16	-	267	4-18	QD60	17
50	216	160	125	100	-	16	-	278	4-18	QD60	23
65	241	180	145	120	-	18	-	363	8-18	QD100	33
80	283	195	160	135	-	20	-	383	8-18	QD100	38
100	305	230	190	160	-	20	-	552	8-23	QD150	98
125	381	270	220	188	-	22	-	575	8-25	QD150	108
150	403	300	250	218	-	24	-	624	8-25	QD150	109

PN4.0主要外型及连接尺寸：

PN4.0(MPa)
通径(DN)	L	D	D1	D2	D6		f	H	Z-d	气动装置	重量
15	140	95	65	45	40	16	4	225	4-14	QD60	6
20	152	105	75	55	51	16	4	227	4-14	QD60	7
25	165	115	85	65	58	16	4	233	4-14	QD60	8
32	180	135	100	78	66	18	4	259	4-18	QD60	13
40	200	145	110	85	76	18	4	267	4-18	QD60	17
50	220	160	125	100	88	20	4	349	4-18	QD100	28
65	250	180	145	120	110	22	4	363	8-18	QD100	33
80	280	195	160	135	121	22	4	383	8-18	QD100	38
100	320	230	190	160	150	24	4.5	552	8-23	QD150	98
125	400	270	220	188	176	28	4.5	575	8-25	QD150	108
