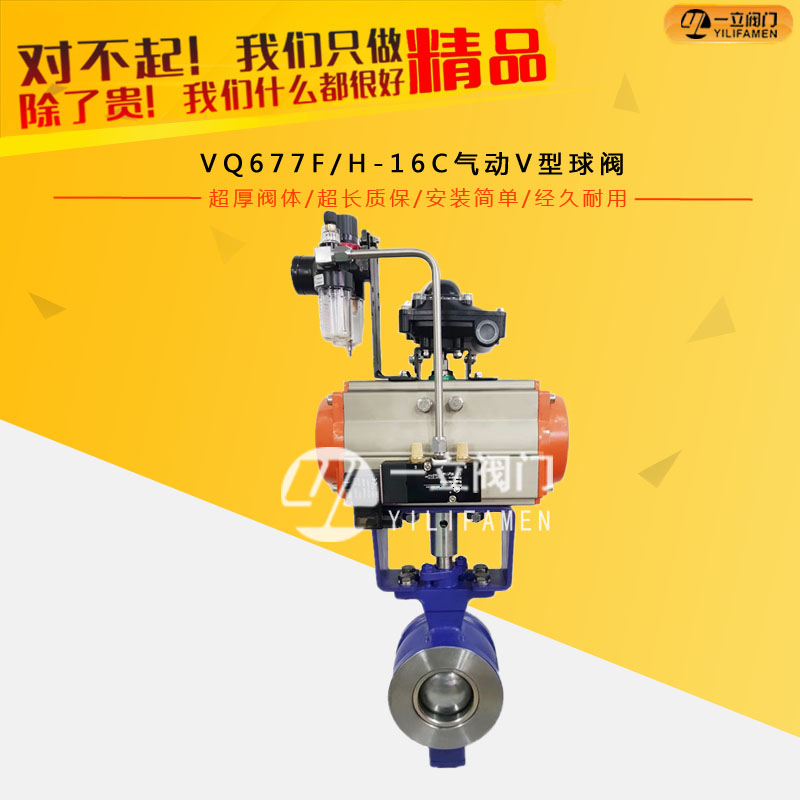

VQ677FH-16C气动V型球阀由GT或AT气动活塞式执行机构和对夹式V型球阀组成。气动活塞式执行机构分单作用和双作用二种，对夹式V型球阀密封形式分为软密封和硬密封二种，由于气动V型球阀为直角回转式结构，当阀芯相对于阀座旋转时具有较强的剪切作用，因此该产品尤其适用于带有纤维和微小颗粒介质的调节控制。该阀门被广泛用于石油、化工、电力、造纸、冶金等行业。
主要特点：
Q677F/H/Y气动V型球阀由于V型球阀流路简单、流阻较小，因而流通能力较大； V型球阀芯上具有近似等百分比流量特性的V型和具有近似线性流量特性的U型二种缺口形式，因而无须通过定位器调整，即能实现不同流量特性的流量控制； 其可调比可达到300：1，远大于直通单、双座调节阀；该阀门具有较高的密封等级，软密封结构的泄漏等级为GB/T4213VI级，硬密封结构的泄漏等级为GB/T4213IV级，执行机构正、反作用方式变换较为方便，只需将阀芯初始位置旋转90℃，即能实现作用方式的转换。
主要性能参数表：
|
公称压力 |
试验压力 |
适用介质 |
适用温度 |
|
|
壳体试验 |
密封试验 |
|||
|
1.6 |
2.4MPa |
1.76MPa |
水、油、气及 |
-28℃～550℃(特殊高温定制) |
|
2.4 |
3.75MPa |
2.75MPa |
||
|
4.0 |
6.0MPa |
4.4MPa |
||
|
检验和试验标准 |
JB/T 9092-99 、API 598 |
|||
性能参数表：
|
型式 |
GT/AT型气缸执行机构 |
|
供气压力 |
0.40～0.70MPa |
|
气源接头 |
Rc1/4 |
|
环境温度 |
-30～+70℃ |
|
选配附件 |
定位器、空气过滤减压阀、电磁阀、限位开关、手轮机构、其它 |
|
作用方式 |
单作用气缸执行机构：正作用(气压增加阀闭)、反作用(气压增加阀开) 双作用气缸执行机构：随输入定位器信号的增加阀开或阀闭 |
|
可调比 |
300：1 |
|
阀座泄漏量 |
金属阀座：符合 FCI 70-2-1998(ASME B16.104)和GB4213-1992Ⅳ级和Ⅴ级要求 |
|
回差 |
1.5%(带定位器) |
|
线性 |
±1.5%(带定位器) |
|
始终点偏差 |
±2% |
主要外型尺寸表：
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
||||
|
L |
L1 |
D |
Dc |
H1 |
||
|
1.6 |
25 |
50 |
25 |
64 |
38 |
57 |
|
40 |
60 |
25 |
82 |
49 |
63 |
|
|
50 |
75 |
32 |
100 |
60 |
92 |
|
|
65 |
85 |
38 |
120 |
75 |
100 |
|
|
80 |
100 |
45 |
131 |
89 |
108 |
|
|
100 |
115 |
50 |
158 |
113 |
117 |
|
|
125 |
135 |
55 |
180 |
140 |
140 |
|
|
150 |
160 |
65 |
216 |
164 |
177 |
|
|
200 |
200 |
80 |
268 |
205 |
200 |
|
|
250 |
240 |
92 |
326 |
259 |
252 |
|
|
300 |
- |
- |
- |
300 |
270 |
|
