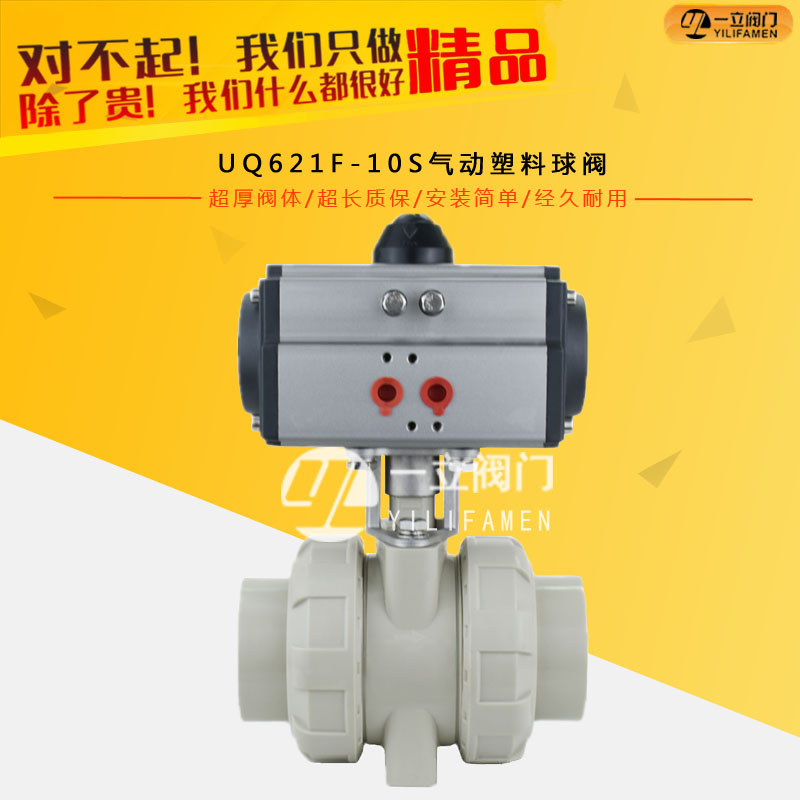

UQ621F-10S气动塑料球阀

产品概述： UQ621F气动UPVC球阀采用双由令承插连接，不须使用特殊工具即可快速装配，具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。气动UPVC球阀阀体材质卫生无

咨询热线：0577-67313796

产品详情

产品概述：

UQ621F气动UPVC球阀采用双由令承插连接，不须使用特殊工具即可快速装配，具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。气动UPVC球阀阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广，例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

产品特点：

1、气动UPVC球阀采用双向双由令结构，可同时当由令及阀门使用，可在前段设备管路不必停工的状态下，关闭球阀，卸下由令，进行后段工程维修。

2、气动UPVC球阀阀体具有优良的耐化学腐蚀性能，在由令端有FPM或EPDM "O"环，配合PTFE垫座之使用，能防止多数化学物质之腐蚀。

3、垫座松紧可做适度调整。管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。

4、气动UPVC球阀阻燃性能为自熄性。低热传导性能，约为钢材的1/200。重量轻，相当于钢管1/5，铜管的1/6。

5、介质中重离子含量达超纯水标准，卫生指标符合国家卫生标准要求。

6、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。

气动执行器：

采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

技术参数及性能：

UQ621F气动UPVC球阀执行器技术参数		UQ621F气动UPVC球阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN15～100mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	UPVC、CPVC、PP、PVDF、ABS
输出力矩	单作用：7N·M～2668N·M	阀体材质	UPVC、CPVC、PP、PVDF、ABS
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	球体材质	UPVC、CPVC、PP、PVDF、ABS
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	PTFE
动作范围	0～90°±5°	温度	0℃～+60℃
接口螺纹	GTD40～GTD83/ATD50～ATD88 G1/8″	连接方式	双油令、法兰
接口螺纹	GTD110～GTD350/ATD100～200 G1/4″	适用介质	食品工业、石化和与PVC相匹配的各种流体
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	结构紧凑、体积小、重量轻、安装方便

外形尺寸：

公称通径DN		15	20	25	32	40	50	65	80	100
CNS	D1	22.4	26.4	34.5	42.5	48.6	60.6	76.7	89.7	115
CNS	D	31	37	44	54	65	79	92	108	146
ANSI	D1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76
ANSI	D	31	37	44	54	65	79	92	108	146
DIN	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	D	31	37	44	54	65	79	92	108	146
JIS	D1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7
JIS	D	31	37	44	54	65	79	92	108	146
L		112	132	144	167	172	206	273	303	333
L1		104	130	130	140	140	186	186	254	254
H		151	158	162	198	198	225	278	307	362
重量		1.2KG	1.4KG	1.6KG	2.4KG	2.7KG	5.1KG	5.6KG	11.4KG	13.6KG
执行器型号		ATD-32	ATD-52	ATD-52	ATD-63	ATD-63	ATD-83	ATD-83	ATD-110	ATD-110
