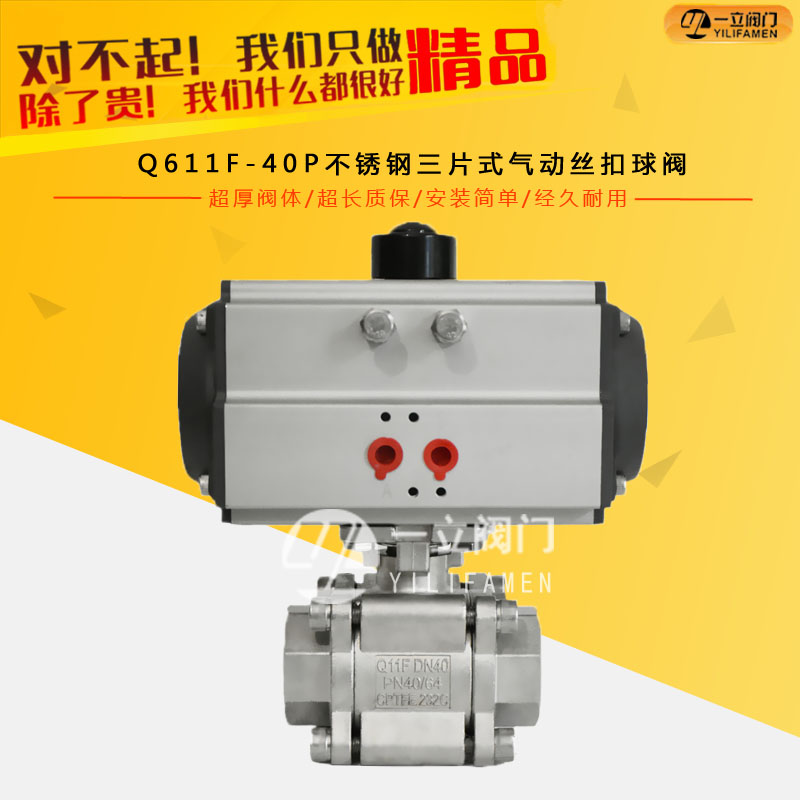

Q611F-40P不锈钢三片式气动丝扣球阀

  • 产品概述: Q611F气动丝扣球阀分为整体式、两段式及三段式。阀体铸造结构合理、造型紧凑。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常
  • 咨询热线:0577-67313796
  • 产品详情



产品概述:

Q611F气动丝扣球阀分为整体式、两段式及三段式。阀体铸造结构合理、造型紧凑。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、醋酸、氨盐水、中和水等多种介质。

产品特点:

  Q611F气动三片式球阀 及对焊连接球阀分为整体式(一片式)、两段式及三段式。

  阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。

  阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。

  二片式、三片式球阀、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。

  可设置90°开关定位机构,根据需要加锁以防止误操作。

  驱动方式:手动、电动、气动具有以下优点:

  1. 流体阻力小,其阻力系数与同长度的管段相等。

  2. 结构简单、体积小、重量轻。

  3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

  7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

参数表:

产品名称
Q611F气动丝扣球阀
产品型号
Q611F
公称通径
DN15-DN100mm
压力范围
1.6-4.0MPa
阀体材质
不锈钢

技术参数:

公称通径 DN(mm)

6-100

公称压力 PN(MPa)

1.6

公称压力 PS(MPa)

强度试验

2.4

密封试验

1.8

材料 \ 材料代号

C

P

R

主要零件

阀体

WCB

CF8 304

CF8M 316

球体

WCB

CF8 304

CF8M 316i

阀杆

2Cr13

0Cr18Ni9Ti

0Cr17NiMo2

密封圈

增强聚四氟乙烯 对位聚苯

填料

聚四氟乙烯 柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28 ℃ -300 ℃

气动装置

型号

OBD 系列

气源压力

0.4-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GBT/12238

Gb12221

/

GB/T13927

GB13927


连接尺寸:

口径
(mm)

尺 寸(mm)

气动装置型号(仅供参考)

三段式

对焊式

承插焊式

G

L

D

L

d

D

L

d

D1

A

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1~14.3

9.5

OBD50

10

3/8

65

12.7

65

12.7

18

65

12.7

17.55~17.8

9.5

OBD50

15

1/2

67

15

67

15.8

24

67

15

21.7~21.95

9.5

OBD50

20

3/4

82

20

82

20

28

82

20

27.05~27.3

11.1

OBD50

25

1

91

25

91

25

34

91

25

33.8~34.05

12.7

OBD50

32

11/4

108

32

108

32

41

108

32

42.55~42.8

14.3

OBD65

40

11/2

129

38

129

38

49

129

38

48.65~48.9

15.89

OBD65

50

2

148

50

148

50

62

148

50

61.1~61.35

17.4

OBD80

65

2

186

64

193

64

78

/

/

/

/

OBD80

80

3

206

78

222

78

94

/

/

/

/

OBD100

100

4

240

98

273

98

124

/

/

/

/

OBD130


可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
